- 21 -

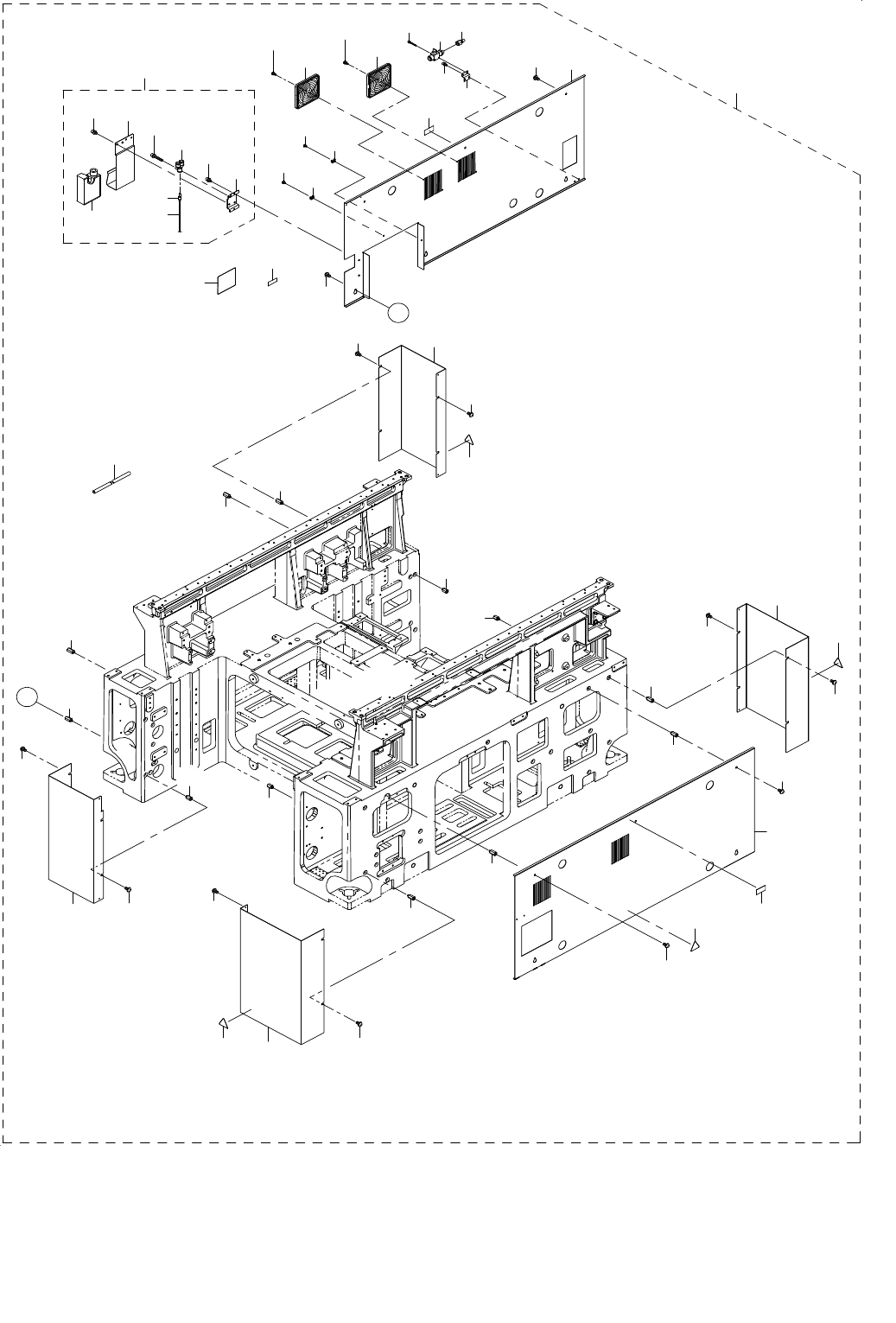

11. COVER COMPONENTS (5)
カバー関係（５）
34
5
37
38
38
35
39
40
36
42
41
11
12
10
9
8
7
6
5
3
1
31
31
29
26
26
24
20
17
17
16
15
15
13
4
11
12
14
14
A
A
18
19
21
21
23
22
27
28
33
32
43
45
44
12
2
45
2
2
2
4
30
25
30
25
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47219 COVER_BOTTOM(M)_ASM
カバーボトム（Ｍ）組
1
2 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(4)
3 401-47105 COVER_SBL
カバーＳＢＬ
(1)
4 400-01510 COVER STUD RL
カバースタッドＲＬ
(6)
5 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
6 400-00550 FV BRACKET
ＦＶブラケット
(1)
7 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
8 PJ-0252000-03 PLUG
プラグ
(1)
9 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
11 HX-0070600-0A MOUNT BASE
マウントベース
(2)
12 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
(1)
13 401-47107 COVER_SBR
カバーＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッドＲＬ
(5)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
16 401-47082 COVER_FBL
カバーＦＢＬ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
20 401-47083 COVER_FBR
カバーＦＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
24 401-47084 COVER_RBL_M
カバーＲＢＬ＿Ｍ
(1)
25 HM-0010100-10 FILTER
フィルター
(2)
26 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
27 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
28 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
29 401-47106 COVER_RBR_M
カバーＲＢＲ＿Ｍ
(1)
30 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
31 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
32 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
33 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
34 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
35 400-16815 DRAIN TANK
ドレインタンク
(1)
36 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
37 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
39 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
40 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
41 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
42 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
43 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
(1.7)
44 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
45 168-70206 GRAVITY SEAL
荷重中心シール
(2)
- 23 -

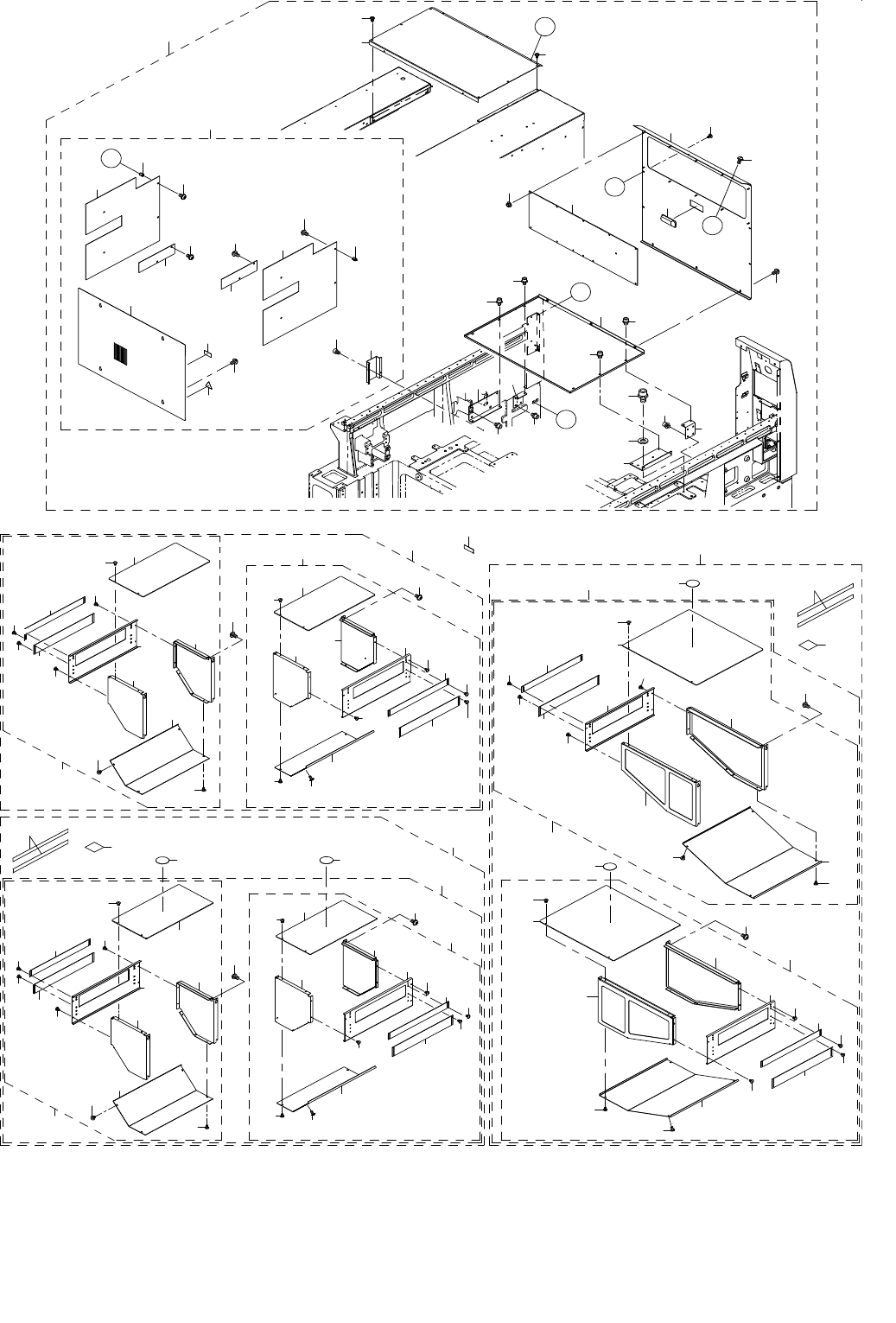

12. COVER COMPONENTS (6)
カバー関係（６）
74
78
79
80
77
81
76
76
A
A
82
82
83
84
85
85
86
87
87
87
87
75
75
75
81
B
B
76
89
90
91
92
93
93
94
95
96
97
98
98
99
99
101
100
88
C
C
73
4
5
6
9
10
10
10
3
10
10
10
11
8
13
14
15
16
10
17
19
18
20
20
20
20
20
20
20
12
1
22
35
44
43
43
43
43
43
43
43
41
42
40
39
38
37
36
31
34
26
32
30
29
28
27
25
21
2
45
45
71
72
23
51
52
58
56
58
58
57
58
53
54
55
58
58
59
50
70
61
62
65
64
68
63
68
67
66
68
68
68
68
68
68
69
70
60
48
24
7
33
33
33
33
33
33
33
47
46
49
