- 9 - 5. BASE FRAME EL ECTRIC APPARATUS COMPONENTS (3) ベースフレーム電装関係（３ ） 68 73 69 71 72 70 69 75 74 65 55 58 58 56 58 59 54 52 53 60 67 61 61 66 61 64 63 46 48 38 44 43 41 41 40 40 39 33 37 36 34 35 36 49 47 51 57 62 14 2 …

100%1 / 112
- 8 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-49489 POWER SUPPLY UNIT 10 ASM
電源ユニット１０組
1
2
#02
401-49490 POWER SUPPLY UNIT 10(EN) ASM
電源ユニット１０（ＥＮ）組
1
3 401-47568 PSU_MAIN_BR_CE
ＰＳＵメインブラケットＣＥ
(1)
4 401-08573 PSU SIDE COVER
ＰＳＵサイドカバー
(1)
5 401-47565 PSU_BRACKET
ＰＳＵブラケット
(1)
6 401-08571 ZT POWER PCB PLATE
ＺＴ電源基板プレート
(1)
7 401-14016 RELAY PLATE
リレープレート
(1)
8 HX-0029400-00 FIXED BASE
固定ベース
(17)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(17)
10 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
11 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
12 HA-0052400-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
13 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
14 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
15 HA-0054200-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0065000-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0065100-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0065100-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HB-0015400-00 RELAY
リレー
(1)
20 HB-0015400-10 RELAY
リレーソケット
(1)
21
#01
HB-0012800-0C RELAY
リレー
(3)
22
#01
HB-0005800-10 RELAY
リレー止め金具
(3)
23
#01
HB-0011000-00 RELAY
リレー
(1)
24
#01
HB-0011000-10 RELAY
関連パーツ
(1)
25 HK-0696500-10 BLOCK TERMINAL
端子台
(8)
26 HK-0693500-10 BLOCK TERMINAL
端子台
(2)
27 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
28 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(5)
29 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
30 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
31 HX-0069000-00 POWER SUPPLY
パワーサプライ
(1)
32 HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(8)
33 HK-0695900-00 BLOCK TERMINAL
端子台
(2)
34 HK-0695900-20 TERMINAL
ジャンパ２極
(2)
35 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(2)
36
#02
HK-0695900-0B BLOCK TERMINAL
マーキングシート
(1)
37
#02
HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(14)
38
#02
HK-0695900-20 TERMINAL
ジャンパ２極
(5)
39 HX-0070800-00 POWER SUPPLY
パワーサプライ
(1)
40 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
41
#02
401-14534 SAFETY UNIT ASSY
安全ユニット組
1
42 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
43 401-57364 SAFETY_UNIT_BASE
セーフティユニットベース
(1)
44 HB-0015800-00 RELAY
セーフティリレーユニット
(1)
45 HK-0696500-10 BLOCK TERMINAL
端子台
(22)
46 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
47 HN-0033900-00 VARISTOR
バリスタ
(5)
48 HA-0063200-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
49 HB-0013900-00 RELAY
リレー
(8)
50 HB-0013900-10 RELAY
リレー用ソケット
(8)
51 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
52 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
53 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
54 HK-0696900-0C BLOCK TERMINAL
マーキングシート
(1)
55 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
56 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(3)
57 HK-0691900-40 BLOCK TERMINAL
ブリッジ４極
(4)
58 EA-9500B01-00 CABLE BAND
束線バンド
(50)
59 EA-9500B02-00 CABLE BAND
束線バンド
(25)
60 HX-0070600-0A MOUNT BASE
マウントベース
(1)
61 401-57363 SAFETY_UNIT_BRACKET
セーフティユニットブラケット
(1)
62 401-57362 SLIDE RAIL
スライドレール
(1)
63 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(10)
64 401-11661 DIN RAIL 350
取付レール３５０
(2)
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
- 9 -

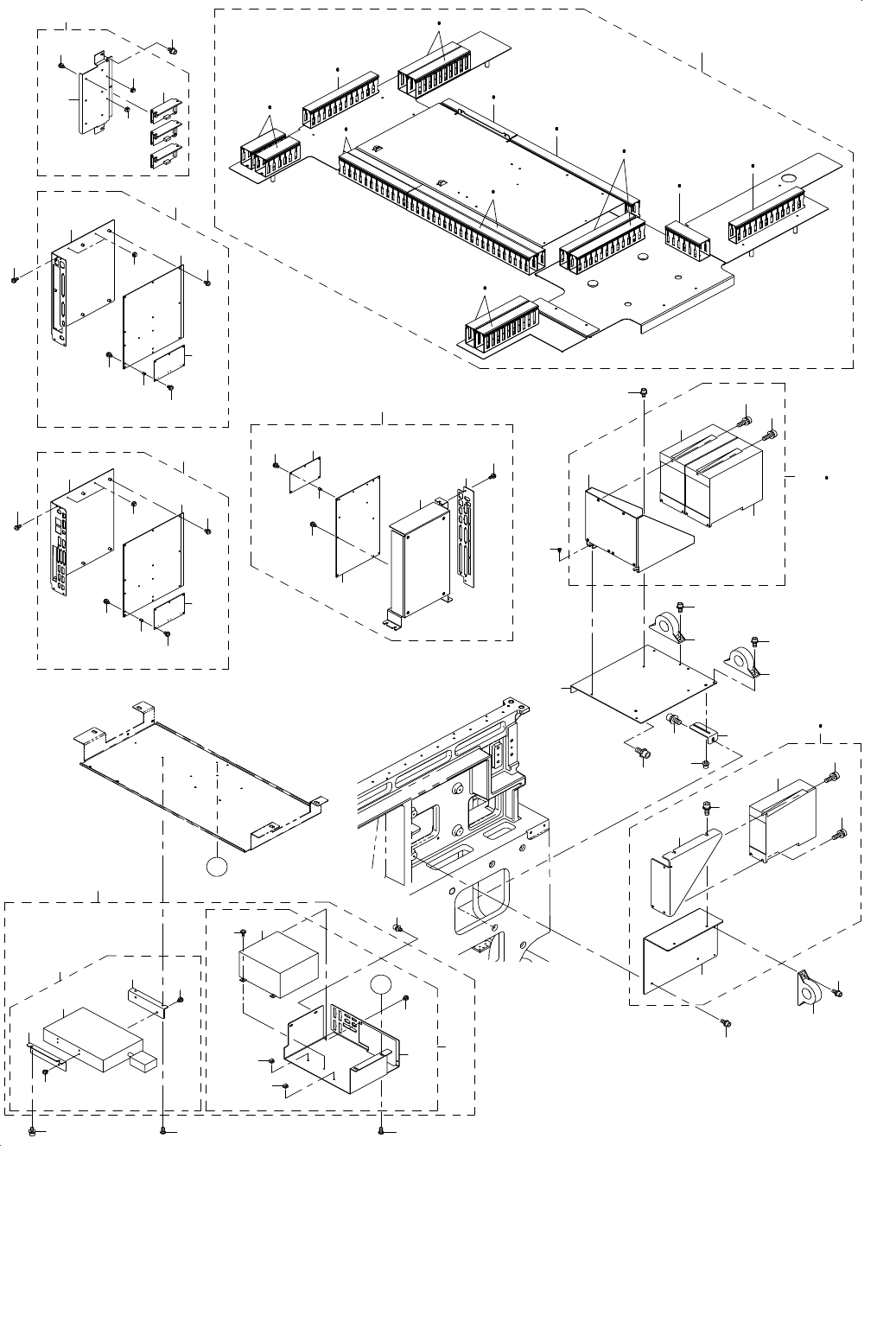

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
68
73
69
71
72
70
69
75
74
65
55
58
58
56
58
59
54
52
53
60
67
61
61
66
61
64
63
46
48
38
44
43
41
41
40
40
39
33
37
36
34
35
36
49
47
51
57
62
14
2
3
12
11
13
10
11
20
21
26
27
30
17
4 5
4
5
2
3
2
3
2
3
2
3
6
7
6
7
8
9
8
9
1
22
20
21
15
16
17
16
28
29
25
25
16
17
23
24
18
19
A
A
31
32
50
50
42
45
