- 61 - 31. SUPPORT TA BLE COMPONENTS サポートテーブル関係 17 18 20 20 18 21 22 23 19 2 3 3 4 4 16 15 16 5 6 6 7 8 14 11 10 12 13 9 11 9 13 12 14 10 1 25 15 46 47 49 48 45 50 41 42 40 42 41 44 A A 43 39 52 56 53 54 55 24 B B 51 31 …
- 60 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポートＡ組
1
2 E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポートＡ
(2)
3 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
4 SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
(4)
5 400-26804 DS CONNECTOR BRACKET
ＤＳコネクタブラケット
1
6 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
4
7 SL-6051092-TN SCREW
座金付き六角穴ボルト
2
8 400-93832 DC AIR PARTS
ドライブシリンダエアパーツ
2
9 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(1)
10 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
11 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(4)
12 PJ-3080600-03 UNION Y
ユニオンワイ
(2)
13 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
14 E2904-700-000 SOCKET
ソケット
(1)
15 401-14142 M FIXED BANK UNIT
Ｍ固定バンクユニット
1
16 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
17 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
18 E2501-729-AA0 FEEDER BANK ASM
フィーダバンク組
(1)
19 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
20 E2501-729-0B0 FEEDER BANK (30) COMPL.
フィーダバンク結合
(1)
21 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
22 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
23 E2515-729-000 FIXING PLATE
フィクシングプレート
(1)
24 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
25 E2505-729-0A0 MARK ASM.
マーク組
(2)
26 E2601-725-000 MARK
マーク
(1)
27 E2505-729-000 MARK BASE
マークベース
(1)
28 E2504-729-000 LOCK SHAFT
ロックシャフト
(1)
29 E2513-729-000 FIXING PLATE B
フィクシングプレートＢ
(4)
30 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
31 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
32 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
33 400-98252 POSITION LABEL
ポジションラベル
(1)
34 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ４Ｘ０．７ Ｌ＝１４
(4)
35 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(17)
36 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(12)
37 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(5)
38 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
39 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
40 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
41 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(8)
42 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(9)
43 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
44 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
45 SM-6085002-TN SCREW
六角穴ボルト
(2)
46 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(2)
47 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
2
48 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(6)
49 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
50 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.8)
51 400-93843 DRIVER SUPPORT
ドライバサポート
(1)
52 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
53 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
54 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
- 61 -

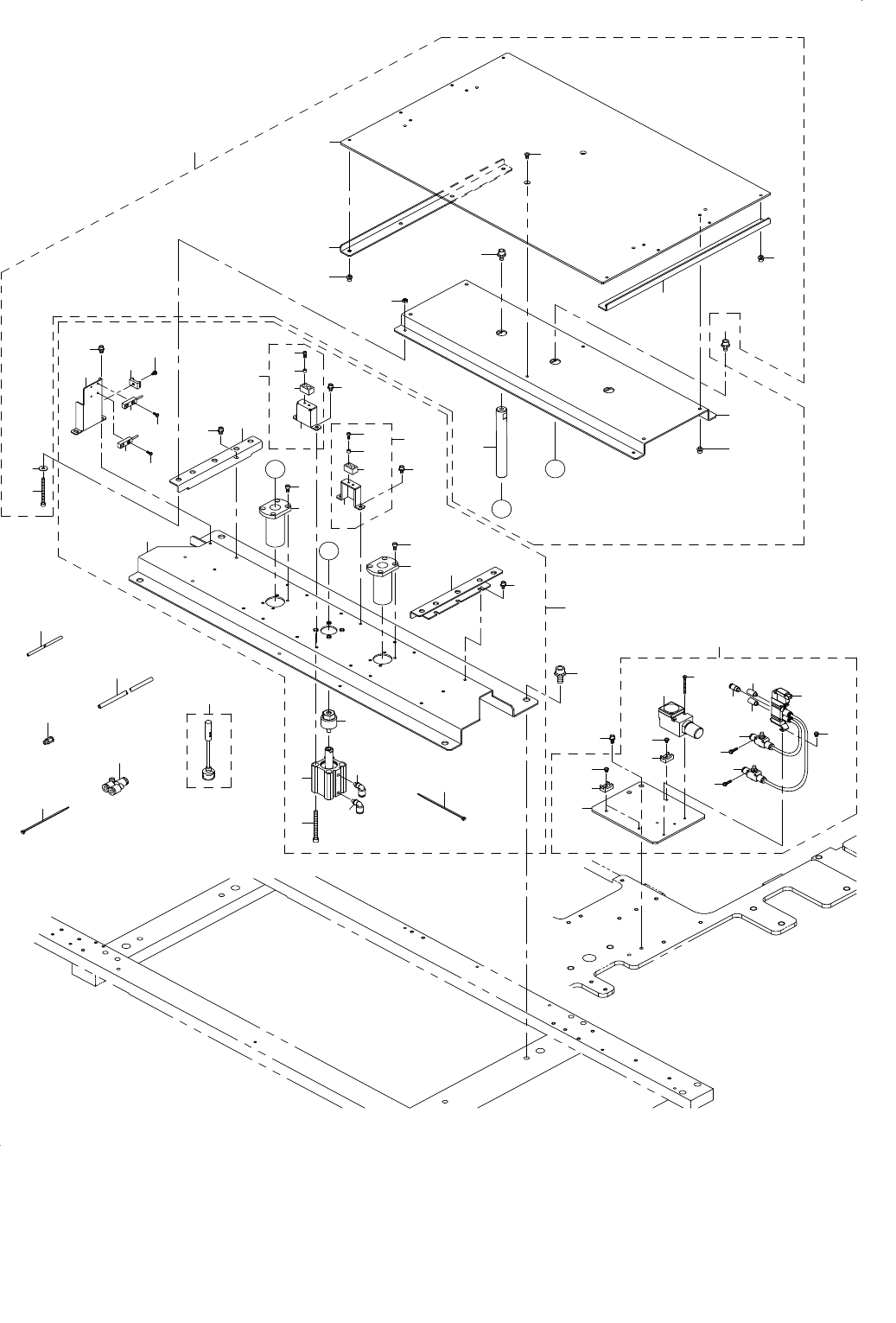

31. SUPPORT TABLE COMPONENTS
サポートテーブル関係
17
18
20
20
18
21
22
23
19
2
3
3
4
4
16
15
16
5
6
6
7
8
14
11
10
12
13
9
11
9
13
12
14
10
1
25
15
46
47
49
48
45
50
41
42
40
42
41
44
A
A
43
39
52
56
53
54
55
24
B
B
51
31
32
31
30
28
29
34
34
35
35
36
37
36
37
33
27
38
26
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61816 BU_BASE_350 ASM
ＢＵ＿ベース＿３５０組
1
2 401-36302 BU_BASE
ＢＵ＿ベース
(1)
3 SB-8160005-C0 BEARING
ころがり軸受
(2)
4 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
5 400-78535 CYLINDER
シリンダ
(1)
6 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
7 400-78534 FLOATING JOINT
フローティングジョイント
(1)
8 SM-6055552-TN BOLT M5 L=55
六角穴ボルト Ｍ５ Ｌ＝５５
(4)
9 401-36316 BU_TABLE_STOPPER_BR_A_ASM
ＢＵ＿テーブルストッパ＿ＢＲ＿Ａ＿組
(2)
10 401-36306 BU_TABLE_STOPPER_BR_A
ＢＵ＿テーブルストッパ＿ＢＲ＿Ａ
(1)
11 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
12 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
13 SM-6030802-TN SCREW
六角穴ボルト
(2)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
15 401-36307 BU_TABLE_STOPPER_BR_B
ＢＵ＿テーブルストッパ＿ＢＲ＿Ｂ
(2)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
17 401-61641 BU_SENSOR_BR
ＢＵ＿センサ＿ＢＲ
(1)
18 401-54793 PROXIMITY SENSOR CABLE ASM
近接センサケーブル組
(2)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
20 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
21 HX-0029400-00 FIXED BASE
固定ベース
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
23 EA-9500B01-00 CABLE BAND
束線バンド
(1)
24 401-38011 BACK_UP_PIN_LED_ASM
バックアップピン＿ＬＥＤ組
16
25 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
26 401-36314 BU_TABLE_AIR_BR_ASM
ＢＵ＿テーブルエア＿ＢＲ＿組
1
27 401-62468 SUP_TABLE_AIR_ASM_BR
サポートテーブル＿エア組＿ＢＲ
(1)
28 PF-0200040-00 REGULATOR
レギュレータ
(1)
29 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
(2)
30 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
31 PX-0505010-00 SILENCER
消音器
(2)
32 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
33 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
34 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(2)
35 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(2)
36 HX-0029400-00 FIXED BASE
固定ベース
(3)
37 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
39 401-36317 BU_TABLE_ASM
ＢＵ＿テーブル＿組
1
40 401-36303 BU_TABLE_A
ＢＵ＿テーブル＿Ａ
(1)
41 401-36305 BU_TABLE_SIDE_BAR
ＢＵ＿テーブルサイドバー
(2)
42 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(8)
43 SL-6040642-TN BOLT
座金付き六角穴ボルト
(4)
44 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
45 401-36304 BU_TABLE_B
ＢＵ＿テーブル＿Ｂ
(1)
46 400-78532 LIFTER GUIDE SH
リフターガイドＳＨ
(2)
47 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
48 SM-6045052-TN SCREW M4 L=50
六角穴ボルト Ｍ４ Ｌ＝５０
(4)
49 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ 1種
(4)
50 WP-0450816-SC WASHER
平座金
(4)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
1
52 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
1.7
53 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
0.08
54 PJ-3010400-01 REDUCER
レジューサ
1
55 PJ-3080600-03 UNION Y
ユニオンワイ
1
56 EA-9500B01-00 CABLE BAND
束線バンド
3
