- 31 - 16. X-Y COMPONENTS (3) Ｘ−Ｙ関 係 （ ３ ） Ａ ９ １３ １４ ８ ７ ５ ４ ３ １ ３９ ６ ２ ９ ３５ ３４ ３５ ３４ １３ １９ １８ ４１ ４０ ４２ ３９ ３７ ２５ ２２ ２１ ３６ １９ １８ １４ ８ ４ １ ７ ３ ５ ６ ２ １７ １５ １６ ２４ ２４ ２３ １１ ３２ ３３ ３０ １２ ３１ ２６ ３８ ２８ ２７ ２７ ３１ ２０ １２ ３０ ３２ ３３ １１ １…
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-46916 Y_SENSOR_BR_F_ASM
Ｙセンサーブラケット Ｆ組
1
2 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
(1)
3 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
4 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
6 401-46917 Y_SENSOR_BR_R_ASM
Ｙセンサーブラケット Ｒ組
1
7 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
(1)
8 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
10 400-91396 MAGNETIC SCALE Y
マグネスケールＹ
2
11 401-46930 Y_MSC_GUARD
Ｙ＿ＭＳＣガード
2
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
8
13 401-13989 Y STOPPER ASM
Ｙストッパ組
4
14 400-00708 Y STOPPER
Ｙストッパ
(1)
15 400-49671 COVER CUSHION
カバークッション
(2)
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
17 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
18 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
19 401-61588 Y_STOPPER_EXTN
Ｙ＿ストッパ＿ＥＸＴＮ
2
20 401-06038 Y LM GUIDE M
Ｙ軸ＬＭガイドＭ
2
21 SM-6051602-TN SCREW
六角穴ボルト
44
22 401-46931 Y_OIL_GUARD
Ｙオイルガード
2
23 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
8
24 401-61662 Y_UNDER_OIL_GUARD_350_R
Ｙアンダーオイルガード
1
25 401-61661 Y_UNDER_OIL_GUARD_350_L
Ｙアンダーオイルガード
1
26 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
- 31 -

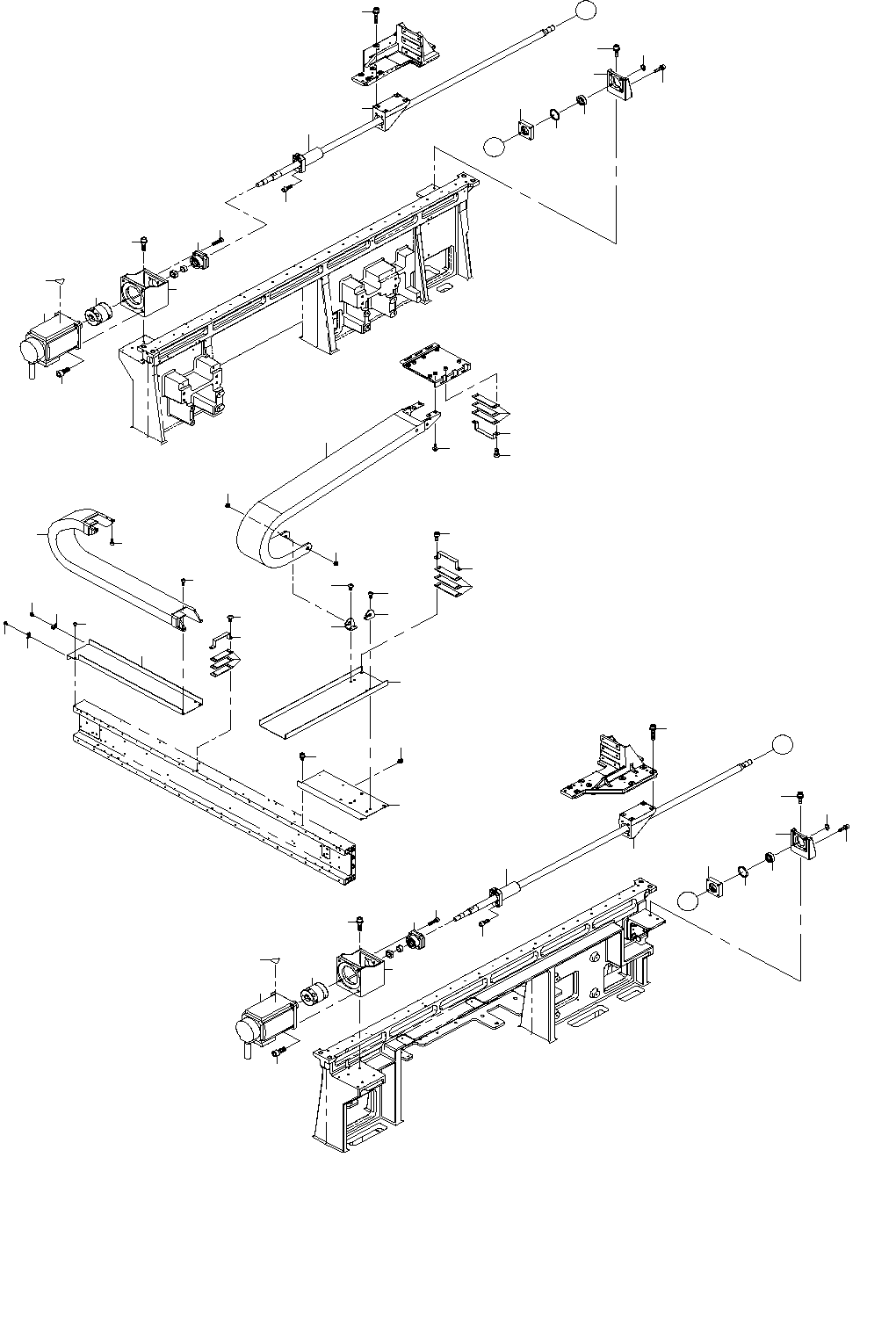

16. X-Y COMPONENTS (3)
Ｘ−Ｙ関係（３）
Ａ
９
１３
１４
８
７
５
４
３
１
３９
６
２
９
３５
３４
３５
３４
１３
１９
１８
４１
４０
４２
３９
３７
２５
２２
２１
３６
１９
１８
１４
８
４
１
７
３
５
６
２
１７
１５
１６
２４
２４
２３
１１
３２
３３
３０
１２
３１
２６
３８
２８
２７
２７
３１
２０
１２
３０
３２
３３
１１
１０
２９
２９
１０
Ｂ
Ｂ
Ａ
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06026 Y MOTOR FRAME
Ｙモータフレーム
2
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
8
3 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 400-93855 FIXED SUPPORT UNIT
フィックスサポートユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7 401-61654 COUPLING_Y_350
カップリング＿Ｙ＿３５０
2
8 401-06040 Y BALL SCREW M
Ｙ軸ボールねじＭ
2
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-46918 Y_BS_FRAME
Ｙ＿ボールねじ＿フレーム
2
11 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
4
12 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
2
13 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
14 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
15 401-46923 FC_SUPPORT_X
ＦＣ＿サポート＿Ｘ
1
16 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
3
17 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
2
18 401-10219 FC_SUPPORT_Y_V2
ＦＣ サポート Ｙ＿Ｖ２
2
19 400-98052 FC_RUBBER_Y
ＦＣ ラバー Ｙ
6
20 SM-6061202-TN BOLT
六角穴ボルト
2
21 401-46926 X_CB_SUPPORT
Ｘケーブルサポート
1
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
1
24 SM-6041002-TN BOLT
六角穴ボルト
8
25 401-46927 Y_CB_SUPPORT
Ｙケーブルサポート
1
26 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
27 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
28 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
29 401-36746 Y_ADJUST_PLATE
Ｙアジャストプレート
2
30 SB-1150004-00 RADIAL BEARING
ラジアル軸受
2
31 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケット ピン Ｘ
2
32 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
8
33 RC-0150001-KP RETAINING RING 13.8
Ｃ形止め輪 １３．８
2
34 HX-0029400-00 FIXED BASE
固定ベース
2
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
36 SM-6061202-TN BOLT
六角穴ボルト
2
37 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
4
38 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 401-61585 Y_CB_BR_350
Ｙ＿ケーブル＿ＢＲ＿３５０
1
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
42 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
