5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
68
73
69
71
72
70
69
75
74
65
55
58
58
56
58
59
54
52
53
60
67
61
61
66
61
64
63
46
48
38
44
43
41
41
40
40
39
33
37
36
34
35
36
49
47
51
57
62
14
2
3
12
11
13
10
11
20
21
26
27
30
17
4 5
4
5
2
3
2
3
2
3
2
3
6
7
6
7
8
9
8
9
1
22
20
21
15
16
17
16
28
29
25
25
16
17
23
24
18
19
A
A
31
32
50
50
42
45
- 10 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47581 DUCT_ASSY
ダクト＿組
1
2 400-77404 DUCT 30_60_200
ダクト ３０＿６０＿２００
(7)
3 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
4 400-32368 DUCT 40_60_125
ダクト ４０＿６０＿１２５
(3)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
6 400-94478 DUCT 30_60_450
ダクト ３０＿６０＿４５０
(3)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
8 400-94479 DUCT 30_60_200
ダクト ３０＿６０＿２００
(4)
9 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
10 401-47523 PLATE_SUPPORT
プレートサポート
2
11 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
12 401-47528 DRIVER_BASE
ドライバーベース
1
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
14 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
4
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
16
#01
HN-0015500-00 CORE
コア
3
17
#01
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
6
18 401-47588 Y_DRIVER_UNIT
Ｙ＿ドライバ＿ユニット
1
19
#01
401-49706 Y_DRIVER_UNIT(EN)
Ｙ＿ドライバ＿ユニット（ＥＮ）
1
20 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
(2)
21 SL-4051691-SC SCREW M5 L=16
座金付きなべ小ねじ Ｍ５ Ｌ＝１６
(6)
22 401-47527 DRIVER_BR
ドライバーブラケット
(1)
23 401-47589 X_DRIVER_UNIT
Ｘ＿ドライバ＿ユニット
1
24
#01
401-49707 X_DRIVER_UNIT(EN)
Ｘ＿ドライバ＿ユニット（ＥＮ）
1
25 SL-4051691-SC SCREW M5 L=16
座金付きなべ小ねじ Ｍ５ Ｌ＝１６
(3)
26 401-47663 X_MOTOR_DRV_BRACKET
Ｘモータドライバブラケット
(1)
27 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
28 401-47662 X_MOTOR_DRV_PLATE
Ｘモータドライバプレート
(1)
29 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
(1)
30 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
31 401-47585 ATX_UNIT
ＡＴＸ＿ユニット
1
32 401-47586 ATX_PSU_UNIT
ＡＴＸ＿電源＿ユニット
(1)
33 401-46346 ATX PSU
ＡＴＸ電源
(1)
34 401-47572 ATX_BR
ＡＴＸブラケット
(1)
35 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝５
(2)
36 HX-0070600-0A MOUNT BASE
マウントベース
(2)
37 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
38 401-47587 ATX_BATTERY_UNIT
ＡＴＸバッテリーユニット
(1)
39 401-46347 BATTERY
バッテリー
(1)
40 401-47559 ATX_BATTERY_BR
ＡＴＸバッテリーブラケット
(2)
41 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
43 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
44 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
46 401-47591 STP_MOTOR_DRIVER_UNIT
ステッピング＿モータ＿ドライバユニット
1
47 401-47573 CARRY_DRV_BR
キャリードライバブラケット
(1)
48 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
49 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
50 HX-0070600-00 MOUNT BASE
マウントベース
(2)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
52 401-61814 BASE_CARRY_PCB_UNIT_350
ベース＿搬送＿基板＿ユニット＿３５０
1
53 401-63533 PCB_PLATE_IO
ＰＣＢプレートＩＯ
(1)
54 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
(1)
55 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
56 HX-0041800-0C SPACER
スペーサ
(4)
57 HX-0070600-0A MOUNT BASE
マウントベース
(2)
58 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(17)
59 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
60 401-47599 XY_RELAY_PCB_UNIT
ＸＹ＿リレー＿基板＿ユニット
1
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(17)
62 HX-0070600-0A MOUNT BASE
マウントベース
(2)
63 401-47561 PCB_PLATE_S_XY
ＰＣＢプレートＳ ＸＹ
(1)
64 401-06795 S-XY RELAY PCB ASM
Ｓ−ＸＹリレー基板組
(1)
65 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
66 HX-0041800-0C SPACER
スペーサ
(4)
67 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
68 401-47617 FEEDER_PCB_UNIT
フィーダ＿基板＿ユニット
1
69 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(14)
70 HX-0041800-0C SPACER
スペーサ
(4)
71 401-47547 FEEDER_PCB_PANEL
フィーダ基板パネル
(1)
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
73 401-47560 FEEDER_PCB_BOX
フィーダ基板ボックス
(1)
74 400-47560 FEEDER PCB ASM
フィーダ基板組
(1)
75 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
- 11 -

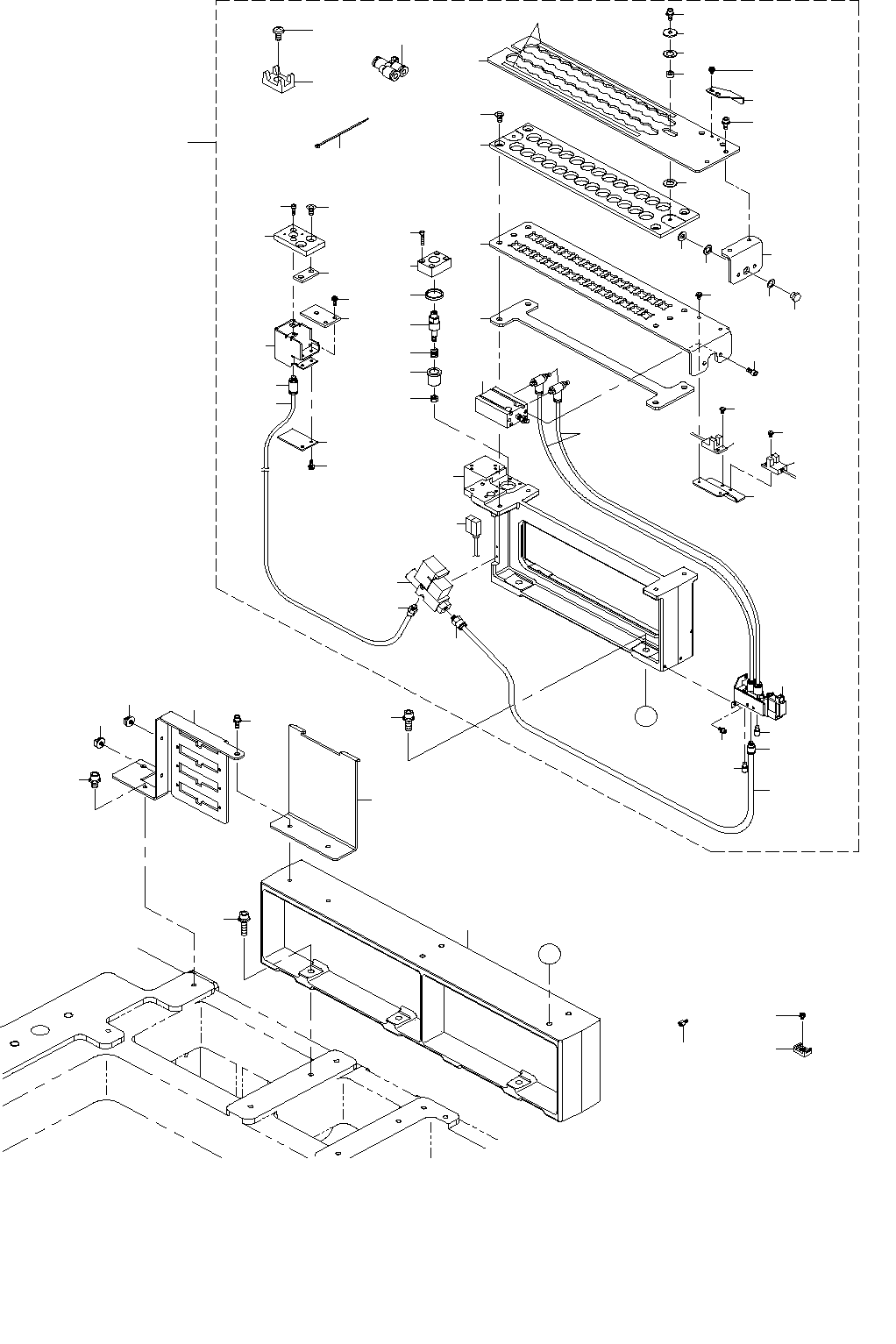

6. ATC & CAL BLOCK COMPONENTS
