- 17 - 9. COVER COMPONENTS (3) カバー関係（３） 44 67 66 96 96 95 92 92 94 94 93 93 91 91 90 90 97 45 A 79 78 A 86 85 84 59 82 79 72 71 70 69 68 65 64 63 62 61 60 48 51 49 48 48 46 88 36 3 1 2 11 40 39 38 37 40 39 38 42 36 43 31…

100%1 / 112
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61790 COVER_RUR_350 ASM
カバー＿ＲＵＲ＿３５０組
1
2 HX-0032600-0P GROMMET
ドームプラグ
(1)
3 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
4 401-47199 SWITCH_PANEL_COVER
スイッチパネルカバー
(1)
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
6 401-58875 SW_PANEL_R_10ACL_ASM
ＳＷ＿パネル＿Ｒ＿１０ＡＣＬ＿組
(1)
7 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
8 HX-0035400-0H SPACER
スペーサ
(6)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板 リア１０組
(1)
13
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板 リア１０組（ＥＮ）
(1)
14 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
15 HA-0055200-30 BEZEL
ベゼル
(2)
16 HA-0055200-10 LENS RED
レンズ 赤
(1)
17 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
18 HX-0032600-0A BUSH
ブッシュ
(4)
19 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
20 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
21 401-47128 SWITCH_PANEL
スイッチパネル
(1)
22 401-58859 USB_HOLE_COVER
ＵＳＢ＿ホール＿カバー
(1)
23 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
24 HX-0035400-0M STUD
基板サポート
(2)
25 401-47127 MOTOR_COVER_KB
モーターカバーＫＢ
(1)
26 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(6)
27 401-47200 COVER_RUR
カバー＿ＲＵＲ
(1)
28 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
29 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
30 401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
31 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
32 401-61966 COVER_RUL_ASM_350
カバー＿ＲＵＬ＿組＿３５０
1
33
#01
401-58870 COVER_RUL_ASM_10ACL
カバー＿ＲＵＬ＿組＿１０ＡＣＬ
1
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
35 401-47136 COVER_RUL
カバー＿ＲＵＬ
(1)
36 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
37 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
38
#01
401-47133 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ＢＲ
(1)
39 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
40 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
41 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ１４
(1)
42 401-58860 COVER_RUL_PLATE
カバーＲＵＬプレート
(1)
43 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
44 401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
- 17 -

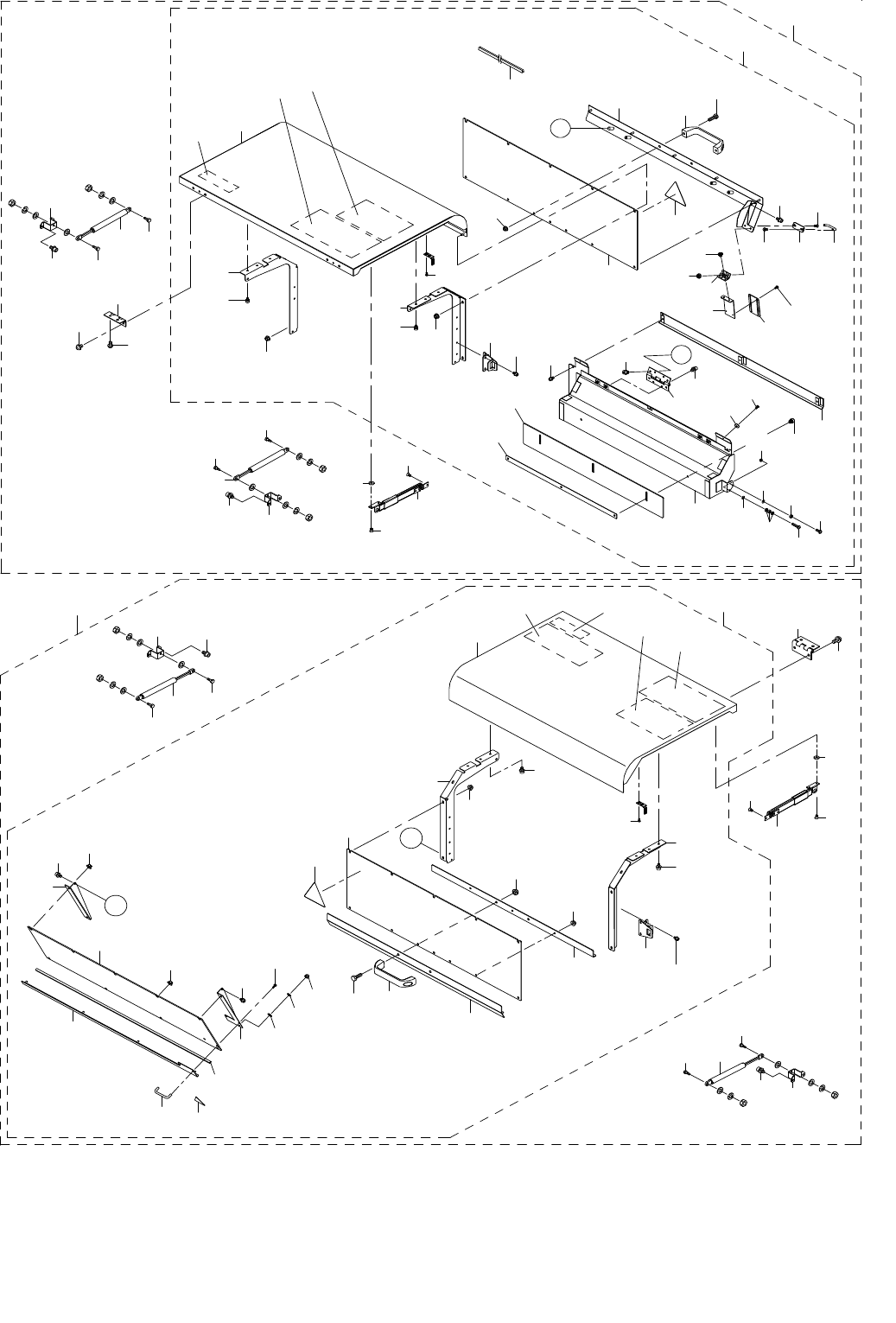

9. COVER COMPONENTS (3)
カバー関係（３）
44
67
66
96
96
95
92
92
94
94
93
93
91
91
90
90
97
45
A
79
78
A
86
85
84
59
82
79
72
71
70
69
68
65
64
63
62
61
60
48
51
49
48
48
46
88
36
3
1
2
11
40
39
38
37
40
39
38
42
36
43
31
32
30
27
10
20
18
7
6
6
4
5
41
35
89
73
73
74
74
76
75
77
87
14
9
12
13
9
14
15
16
8
17
19
A
A
12
23
24
22
21
25
26
28
29
33
37
80
83
56
57
58
55
81
50
50
92
92
47
52
53
54
38
38
34
