- 93 - 47. CUTTER UNIT CO MPONENTS (FIXED BANK) カッターユニット関係（固 定バンク） 6 6 1 2 3 4 C B 23 A 51 35 35 45 45 32 32 33 30 31 31 30 29 28 13 11 10 9 9 8 8 7 7 5 59 58 57 56 74 72 B C 27 26 26 25 25 24 22 17 17 16 18 19 20 21 75 …
- 92 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14162 E BANK ASSY
Ｅバンク組
1
2 401-10281 E BANK SUB ASSY
Ｅバンクサブ組
(1)
3 401-28160 E_BANK_BASE
Ｅバンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュＡ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
6 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
9 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
10 401-28166 MARK STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
15 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
16 401-03746 FIXING PLATE
フィキシングプレート
(4)
17 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(12)
18 401-03747 FIXING BLOCK
フィキシングブロック
(4)
19 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(12)
20 400-84713 E BANK SHIM 0.02
Ｅバンクシム０．０２
(8)
21 400-84714 E BANK SHIM 0.03
Ｅバンクシム０．０３
(8)
22 400-84715 E BANK SHIM 0.05
Ｅバンクシム０．０５
(8)
23 400-84699 E BANK SHIM 0.10
Ｅバンクシム０．１０
(12)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ４ Ｌ＝６
(20)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(12)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ４ Ｌ＝１８
(8)
27 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
28 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
29 401-03748 RAIL GUIDE 9
レールガイド９
(3)
30 401-03749 RAIL GUIDE 10
レールガイド１０
(1)
31 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
32 400-85590 GUIDE_PLATE
ガイドプレート
(41)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(82)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(41)
35 401-28162 LOCK SHAFT
ロックシャフト
(2)
36 HX-0029400-00 FIXED BASE
固定ベース
(8)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
38 401-38827 E_BANK_BASE_COVER
Ｅ＿バンク＿ベース＿カバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
40 EA-9500B02-00 CABLE BAND
束線バンド
(10)
41 400-93577 FDC BRACKET ASSY
ＦＤＣブラケット組
(1)
42 400-93591 FDC BRACKET STAY R
ＦＤＣブラケットステーＲ
(1)
43 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
44 401-28140 FDC BRACKET
ＦＤＣブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF POSITION LABEL(40)
ＥＴＦポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダーＩＦ１−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダーＩＦ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダーＩＦ１１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダーＩＦ１６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダーＩＦ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダーＩＦ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダーＩＦ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダーＩＦ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタねじ
(80)
56 400-93590 FDC BRACKET STAY L
ＦＤＣブラケットステーＬ
(1)
57 HX-0022300-0A BUSHING
ブッシュ
(0.14)
58 400-93578 BANK PCB BOX ASSY
バンク基板ボックス組
(1)
59 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
61 401-28042 BANK PCB BASE
バンク基板ベース
(1)
62 HX-0067100-00 GROMMET
グロメット
(0.21)
63 401-87551 ELEC BANK 10 PCB ASM V2
電動バンク１０基板組 Ｖ２
(1)
64 HX-0067100-0A GROMMET
グロメット
(0.36)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
67 400-93593 BANK PCB COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
69 EA-9500B01-00 CABLE BAND
束線バンド
(30)
70 EA-9500B02-00 CABLE BAND
束線バンド
(30)
71 401-07154 CLOSE LABEL
クローズラベル
(1)
72 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
- 93 -

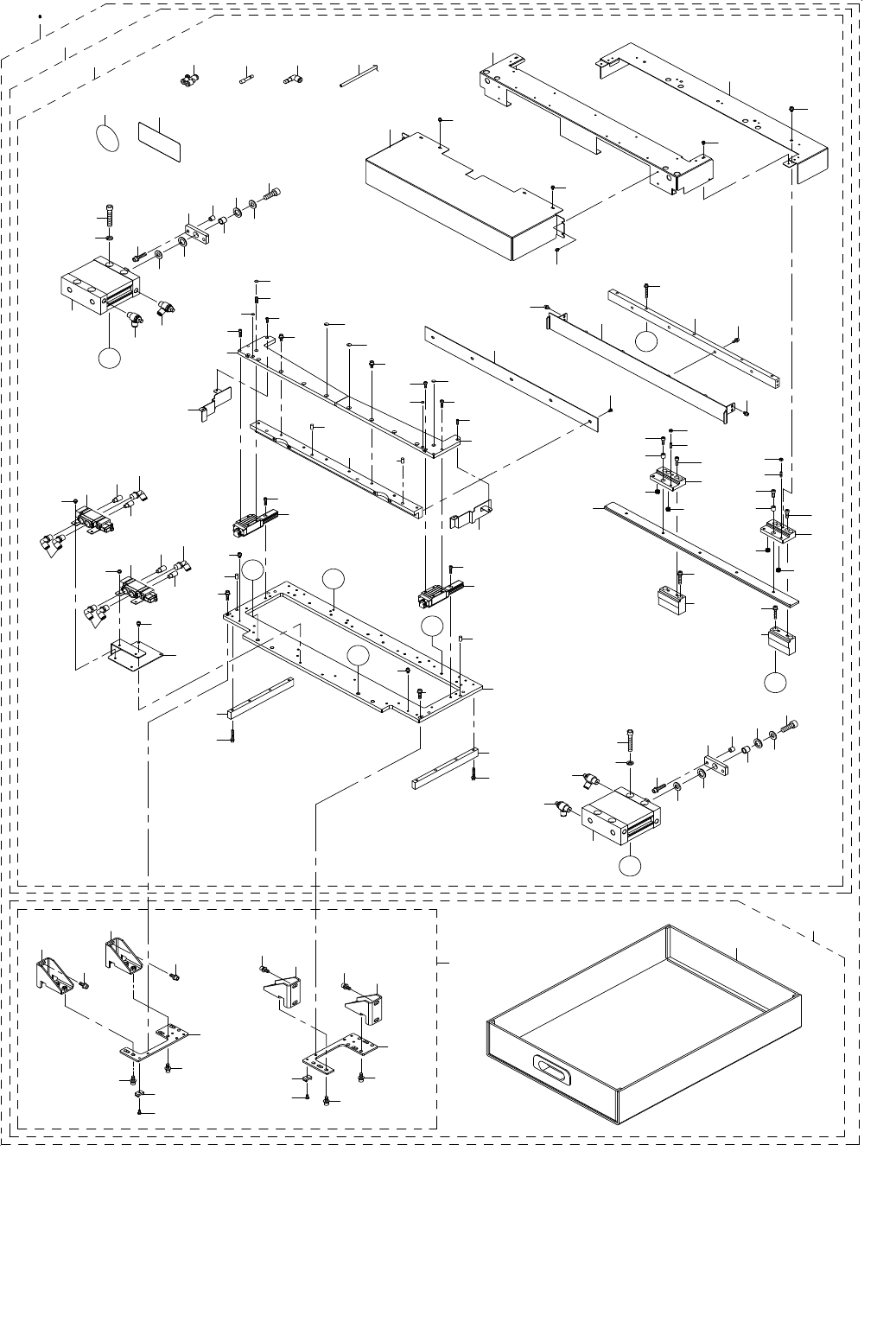

47. CUTTER UNIT COMPONENTS (FIXED BANK)
カッターユニット関係（固定バンク）
6
6
1
2
3
4
C
B
23
A
51
35
35
45
45
32
32
33
30
31
31
30
29
28
13
11
10
9
9
8
8
7
7
5
59
58
57
56
74
72
B
C
27
26
26
25
25
24
22
17
17
16
18
19
20
21
75
80
76
77
75
79
78
78
79
73
27
26
26
25
25
24
22
21
20
17
17
19
18
16
39
47
69
40
41
71
71
43
42
70
69
40
41
71
71
70
42
43
34
44
46
67
68
53
55
55
54
52
54
55
53
54
52
54
55
48
38
36
E
E
12
49
65
66
66
66
64
37
37
60
61
61
60
33
63
62
38
36
A
15
50
14
15
79
75
78
81
75
79
78
76
77
49
49
- 94 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
(WITH CUTTER UNIT) （カッターユニット有り）
#02....FOR REAR OF THE MACHINE マシン後側用
(WITH CUTTER UNIT) （カッターユニット有り）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47475 CUTTER UNIT(FIXED_BANK_TYPE)_F
カッタユニット（固定バンクタイプ）＿Ｆ
1
2
#02
401-47476 CUTTER UNIT(FIXED_BANK_TYPE)_R
カッタユニット（固定バンクタイプ）＿Ｒ
1
3 401-38824 CUTTER_UNIT_ASM_REV_B
カッターユニット組 ＲＥＶ＿Ｂ
(1)
4 401-38852 CUTTER UNIT_REV_B
カッターユニット ＲＥＶ＿Ｂ
(1)
5 401-14002 CUTTER BASE
カッターベース
(1)
6 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
7 400-84693 LINEAR GUIDE
リニアガイド
(2)
8 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(4)
9 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
(6)
10 401-38799 TAPE_GUARD_SIDE_L
テープガードサイドＬ
(1)
11 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(2)
12 401-38800 TAPE_GUARD_SIDE_R
テープガードサイドＲ
(1)
13 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(2)
14 401-38834 INNER_GUIDE
インナーガイド
(1)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
16 PA-6305001-A0 AIR CYLINDER
エアシリンダ
(2)
17 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
18 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
19 SM-6085002-TN SCREW
六角穴ボルト
(4)
20 401-10230 JOINT PLATE
ジョイントプレート
(2)
21 401-10316 SPACER
スペーサ
(4)
22 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
23 401-50918 JOINT_BAR
ジョイントバー
(1)
24 400-84691 SLIDE BUSH
スライドブッシュ
(2)
25 400-84690 SLIDE SPACER
スライドスペーサ
(4)
26 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
27 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ１０ Ｌ＝３０
(2)
28 401-10232 BOTTOM BLADE L
下刃Ｌ
(1)
29 401-10242 BOTTOM BLADE R
下刃Ｒ
(1)
30 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
(4)
31 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(8)
32 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(4)
33 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
34 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
35 SL-6043092-TN BOLT
座金付き六角穴ボルト
(6)
36 401-38814 UPPER_BLADE_SUPPORT_BASE
上刃サポートベース
(5)
37 401-38842 PLUG_M3
プラグＭ３
(2)
38 SL-6053092-TN SCREW
座金付き六角穴ボルト
(10)
39 401-10231 UPPER BLADE A
上刃Ａ
(1)
40 E6109-700-000 UPPER BLADE BUSH
上刃ブッシュ
(5)
41 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(5)
42 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ４Ｘ０．７ Ｌ＝１４
(10)
43 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(10)
44 401-38808 CUTTER_RIB
カッターＲＩＢ
(1)
45 401-13937 CUTTER RIB B
カッターＲＩＢ Ｂ
(2)
46 SL-6043592-TN SCREW
座金付き六角穴ボルト
(5)
47 401-50107 CUTTER_COVER_A
カッターカバーＡ
(1)
48 401-38805 CUTTER_COVER_B
カッターカバーＢ
(1)
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(7)
50 401-38809 CUTTER_SV_BR
カッターＳＶブラケット
(1)
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
52 400-93977 5PORT SOLENOID VALVE
５ポート電磁弁
(1)
53 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
54 PX-0551040-00 SILENCER
サイレンサ
(2)
55 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン ６ＸＰＴ１／４
(3)
56 PJ-3080600-03 UNION Y
ユニオンワイ
(3)
57 PX-9500010-00 PLUG
止栓
(4)
58 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(1)
59 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(3)
60 401-38843 PLUG_M4
プラグＭ４
(2)
61 401-38851 PLUG_M5_C
プラグＭ５ Ｃ
(8)
62 E5721-729-000 LABEL
荷重禁止シール
(1)
63 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
64 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
65 401-38807 CYLINDER_COVER
シリンダーカバー
(1)
66 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
67 401-38851 PLUG_M5_C
プラグＭ５ Ｃ
(1)
68 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(5)
69 401-38815 UP_BLADE_SUPPORT
上刃サポート
(5)
70 SM-6051602-TN SCREW
六角穴ボルト
(10)
71 E6110-700-000 UP_BLADE SP-A
上刃 ＳＰ−Ａ
(10)
72 401-14588 CUTTER PARTS(FIXED BANK TYPE)
カッターパーツ（固定バンクタイプ）
(1)
73 401-10289 TRASH BOX
トラッシュボックス
(1)
74 401-14589 C SUP FIXED BANK TYPE
Ｃ ＳＵＰ固定バンクタイプ
(1)
75 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(8)
76 HX-0029400-00 FIXED BASE
固定ベース
(2)
77 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
78 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
79 401-10766 C UNIT SUP BR
ＣユニットＳＵＰブラケット
(4)
80 401-38848 C_UNIT_SUP_PL_B
Ｃ ユニット ＳＵＰ ＰＬ Ｂ
(1)
81 401-10767 C UNIT SUP PL
ＣユニットＳＵＰ ＰＬ
(2)
