- 29 - 15. X-Y COMPONENTS (2) Ｘ−Ｙ関 係 （ ２ ） 13 13 13 17 14 6 14 12 12 12 12 18 18 18 18 11 11 16 15 14 14 16 15 10 10 20 20 21 21 9 8 7 5 4 3 17 2 22 22 13 25 26 24 A 1 17 A 23 23 26 16 15 19 16 15 19 17
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61788 X_AXIS_FRAME_350_ASM
Ｘ軸＿フレーム＿３５０＿組
1
2 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(34)
3 401-61578 X_AXIS_FRAME_350
Ｘ軸＿フレーム＿３５０
(1)
4 400-71325 X LM GUIDE L
Ｘ ＬＭガイドＬ
(2)
5 401-61586 X_FRAME_SIDE_PLATE
Ｘ＿フレーム＿サイド＿プレー
1
6 401-46909 X_LMT_SENSOR_DOG_10A
Ｘセンサリミットドグ１０Ａ
1
7 401-13692 MAGNETIC SCALE 3010 X
マグネチックスケール３０１０ Ｘ
1
8 401-46914 X PLUS LMT SENSOR ASSY
Ｘプラスリミットセンサー組
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
10 401-46915 X MINUS LMT SENSOR ASSY
Ｘマイナスリミットセンサー組
1
11 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
12 401-46921 X_MSC_GUARD
Ｘ＿ＭＳＣガード
1
13 401-61580 X_FRAME_END_R_350
Ｘフレームエンド＿Ｒ＿３５０
1
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
5
15 SL-6051692-TN BOLT
座金付き六角穴ボルト
6
16 401-61579 X_FRAME_END_L_350
Ｘフレームエンド＿Ｌ＿３５０
1
17 SL-6051692-TN BOLT
座金付き六角穴ボルト
6
18 401-61595 Y_SENSOR_DOG_350
Ｙ＿センサ＿ドグ＿３５０
1
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
20 401-10216 Y MSC BR V2
ＹマグネスケールブラケットＶ２
2
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
22 401-29630 XY LINEAR SCALE HEAD
ＸＹリニアスケールヘッド
2
23 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
24 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
2
25 E3020-721-000 HAED CENTER SHIM B
ヘッドセンタシム Ｂ
2
26 E3019-721-000 HAED CENTER SHIM A
ヘッドセンタシム Ａ
2
27 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
2
28 400-98047 X BALL SCREW XL
ＸボールねじＸＬ
1
29 401-13985 X MOTOR FRAME ASM
Ｘモータフレーム組
1
30 SL-6051692-TN SCREW
座金付き六角穴ボルト
4
31 401-29653 X AXIS MOTOR
Ｘ軸モータ
1
32 SL-6062042-TN BOLT
座金付き六角穴ボルト
4
33 400-93855 FIXED SUPPORT UNIT
フィックスサポートユニット
1
34 SM-6052002-TN BOLT
六角穴ボルト
4
35 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
16
36 401-61653 COUPLING_X_350
カップリング＿Ｘ＿３５０
1
37 400-93863 X BALL SCREW SUPPORT
Ｘボールスクリューサポート
1
38 400-93864 O RING X
ＯリングＸ
1
39 401-10217 X BS FRAME
Ｘ ＢＳフレーム
1
40 401-13986 X STOPPER ASM
Ｘストッパ組
2
41 401-08820 X OIL GUARD U 3010
Ｘオイルガード Ｕ ３０１０
1
42 SL-6053092-TN SCREW
座金付き六角穴ボルト
2
43 SL-6042592-TN SCREW
座金付き六角穴ボルト
2
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
45 SM-6044002-TN SCREW M4X0.7 L=40
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
4
46 401-08819 X OIL GUARD F 3010
Ｘオイルガード Ｆ ３０１０
1
47 400-49671 COVER CUSHION
カバークッション
2
48 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
6
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
8
51 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
2
52 HX-0034400-00 FIXED BASE
束線パーツ
4
53 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
10
54 HX-0029400-00 FIXED BASE
固定ベース
6
55 401-61789 X-MSC BRACKET ASSY
Ｘ−ＭＳＣブラケット組
1
56 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
57 401-61589 X-MSC BRACKET_350
Ｘ−ＭＳＣ＿ブラケット＿３５０
(1)
58 401-29630 XY LINEAR SCALE HEAD
ＸＹリニアスケールヘッド
(1)
59 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
17
61 HX-0029400-00 FIXED BASE
固定ベース
17
62 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
64 401-61587 X_PLATE_SUPPORT
Ｘ＿プレート＿サポート
5
65 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
15
66 401-62733 X_MOTOR_CABLE_BR
ＸモーターケーブルＢＲ
1
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
68 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
1
69 HX-0029400-00 FIXED BASE
固定ベース
1
- 29 -

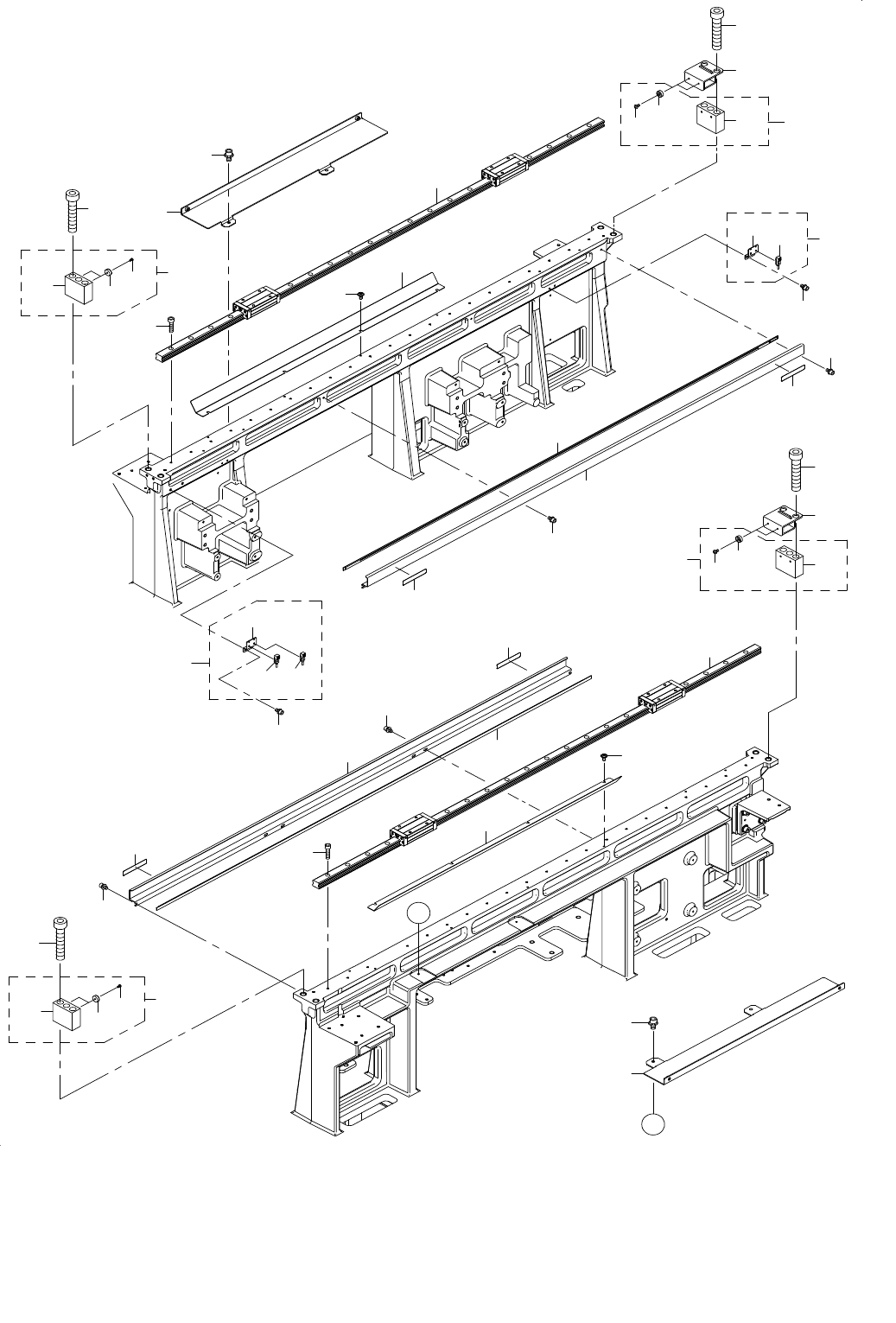

15. X-Y COMPONENTS (2)
Ｘ−Ｙ関係（２）
13
13
13
17
14
6
14
12
12
12
12
18
18
18
18
11
11
16
15
14
14
16
15
10
10
20
20
21
21
9
8
7
5
4
3
17
2
22
22
13
25
26
24
A
1
17
A
23
23
26
16
15
19
16
15
19
17
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-46916 Y_SENSOR_BR_F_ASM
Ｙセンサーブラケット Ｆ組
1
2 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
(1)
3 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
4 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
6 401-46917 Y_SENSOR_BR_R_ASM
Ｙセンサーブラケット Ｒ組
1
7 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
(1)
8 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
10 400-91396 MAGNETIC SCALE Y
マグネスケールＹ
2
11 401-46930 Y_MSC_GUARD
Ｙ＿ＭＳＣガード
2
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
8
13 401-13989 Y STOPPER ASM
Ｙストッパ組
4
14 400-00708 Y STOPPER
Ｙストッパ
(1)
15 400-49671 COVER CUSHION
カバークッション
(2)
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
17 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
18 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
19 401-61588 Y_STOPPER_EXTN
Ｙ＿ストッパ＿ＥＸＴＮ
2
20 401-06038 Y LM GUIDE M
Ｙ軸ＬＭガイドＭ
2
21 SM-6051602-TN SCREW
六角穴ボルト
44
22 401-46931 Y_OIL_GUARD
Ｙオイルガード
2
23 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
8
24 401-61662 Y_UNDER_OIL_GUARD_350_R
Ｙアンダーオイルガード
1
25 401-61661 Y_UNDER_OIL_GUARD_350_L
Ｙアンダーオイルガード
1
26 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
