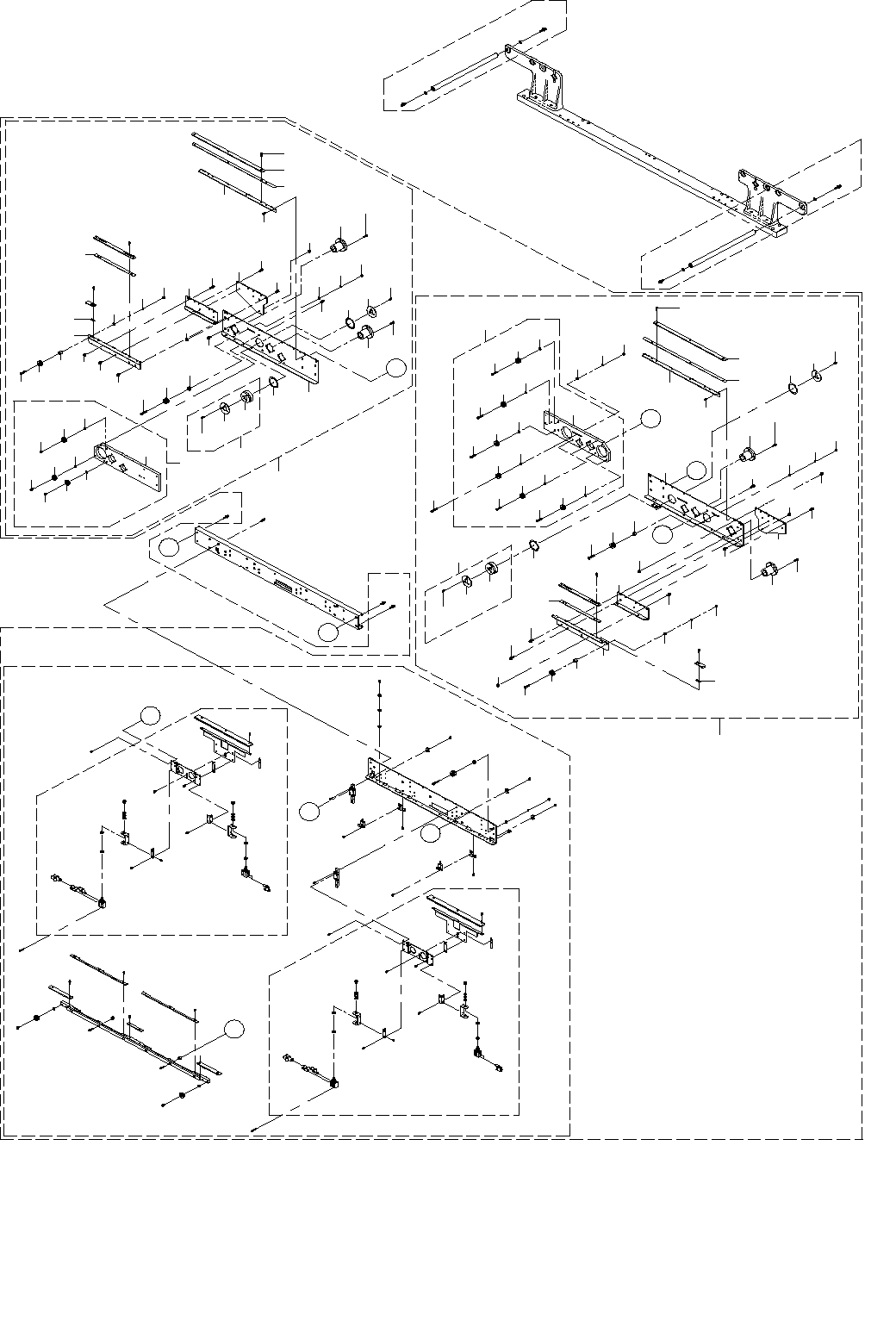

23. PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
１７
１６
３
４
５
６
６
７
７
８
９
８
９
１１
１０
１２
１４
１８
１７
１８
１６
２０
１９
２１
２２
２３
２４
２６
３２
３１
２８
２９
３３
３４
３５
３５
３８
４２
４１
４３
４２
４１
４４
３０
３４
３７
３６
４４
３９
３９
３６
３９
３８
４０
４３
４５
４６
４７
４８
４９
５０
５１
５２
４８
４７
４６
４５
４３
４０
３８
３９
３６
３９
３９
４４
３６
３７
３４
３０
４４
４１
４２
４３
４１
４２
３８
３５
３５
３４
３３
２９
２８
３１
３２
２６
２５
Ａ
Ａ
Ｂ
Ｂ
５４
５３
５５
５３
５５
５４
５６
５７
５６
５７
５６
５７
２
１
６１
６０
２５
６５
６６
６６
６３
６４
６２
６２
６３
６６
６５
６６
６４
１３
２７
２７
６７ ６８
１５
５８
５９
７０
６９
６９
Ｄ
Ｅ
Ｄ
Ｅ
Ｃ
Ｃ
- 46 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36092 CONVEYOR RAIL R ASM
コンベアレールＲ組
1
2 401-36093 CONVEYOR RAIL RC ASM
コンベアレールＲＣ組
(1)
3 401-35872 RAIL_PLATE_C_LED
レールプレート＿Ｃ＿ＬＥＤ
(1)
4 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(6)
5 401-35870 CONVEYOR_RAIL_LED
コンベアレール＿ＬＥＤ
(1)
6 401-35489 LNC60_SPACER
ＬＮＣ６０＿スペーサ
(2)
7 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(6)
8 401-35871 PWB_GUIDE_LED
ＰＷＢ＿ガイド＿ＬＥＤ
(2)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(6)
10 401-35887 PWB_GUIDE_C_LED
ＰＷＢ＿ガイド＿Ｃ＿ＬＥＤ
(1)
11 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
12 401-35888 PWB_GUIDE_SA_LED
ＰＷＢ＿ガイド＿ＳＡ＿ＬＥＤ
(1)
13 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
14 401-35889 PWB_GUIDE_SB_LED
ＰＷＢ＿ガイド＿ＳＢ＿ＬＥＤ
(1)
15 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
16 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
17 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
18 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
19 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
20 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
21 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
22 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
23 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
24 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
25 400-46973 LINEAR_WAY-S
リニアウェイ−Ｓ
(4)
26 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(12)
27 401-36089 PWB_CLAMP_GUIDE_ASM
ＰＷＢ＿クランプガイド組
(2)
28 401-21746 PWB_GUIDE_PLATE_S-A_PM
基板ガイドプレート＿Ｓ−Ａ＿ＰＭ
(1)
29 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(3)
30 401-35876 PWB_CLAMP_GUIDE_BR
ＰＷＢ＿クランプガイド＿ＢＲ
(1)
31 E3805-721-000 OCC SHIM B
ＯＣＣシムＢ
(2)
32 401-35875 PWB_CLAMP_BR
ＰＷＢ＿クランプ＿ＢＲ
(1)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
34 401-35878 CLAMP_MOVE_BR_B
クランプムーブ＿ＢＲ＿Ｂ
(2)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
36 401-35877 CLAMP_MOVE_BR_A
クランプムーブ＿ＢＲ＿Ａ
(2)
37 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(4)
38 400-76113 CYLINDER
シリンダ
(2)
39 401-35882 SPEED_CONTROLLER
スピードコントローラ
(4)
40 PJ-3080400-04 BRANCH UNION Y
ブランチ ユニオン ワイ
(1)
41 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(2)
42 GLA-02335000 CLAMP WASHER
クランプワッシャー
(6)
43 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(2)
44 B2107-816-000 WASHER
ロッド座金
(2)
45 401-35890 PWB_CLAMP_SENS_DOG
ＰＷＢ＿クランプセンサドグ
(1)
46 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
47 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(12)
48 SM-6031602-TN SCREW M3 L=16
六角穴付きボルト Ｍ３ Ｌ＝１６
(8)
49 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
(4)
50 401-03290 SPROCKET_FLUNGE_WASHER
スプロケットフランジワッシャ
(4)
51 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(4)
52 401-03301 SPROCKET_SP_R
スプロケットスプリングＲ
(4)
53 401-35891 PWB_CLAMP_SENS_BR
ＰＷＢ＿クランプセンサ＿ＢＲ
(2)
54 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
55 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
56 HX-0029400-00 FIXED BASE
固定ベース
(3)
57 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
58 401-36111 CLAMP SENS LR ASM
クランプセンサＬＲ組
(1)
59 401-36113 CLAMP SENS RR ASM
クランプセンサＲＲ組
(1)
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
(10)
61 401-35874 SIDE_BEAM_LED
サイドビーム＿ＬＥＤ
(1)
62 400-01002 GUIDE SHAFT ASM(L)
ガイドシャフト組（Ｌ）
4
63 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(1)
64 SL-6052042-TN SCREW
座金付き六角穴ボルト
(1)
65 E2209-725-000 GUIDE SHAFT
ガイドシャフト
(1)
66 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
67 401-07791 CONVEYOR_BELT_C
コンベアベルトＣ
2
68 400-75460 CONVEYOR BELT S(E)250
コンベアベルトＳ（Ｅ）２５０
1
69 SL-6041492-TN SCREW
座金付き六角穴ボルト
7
70 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
- 47 -

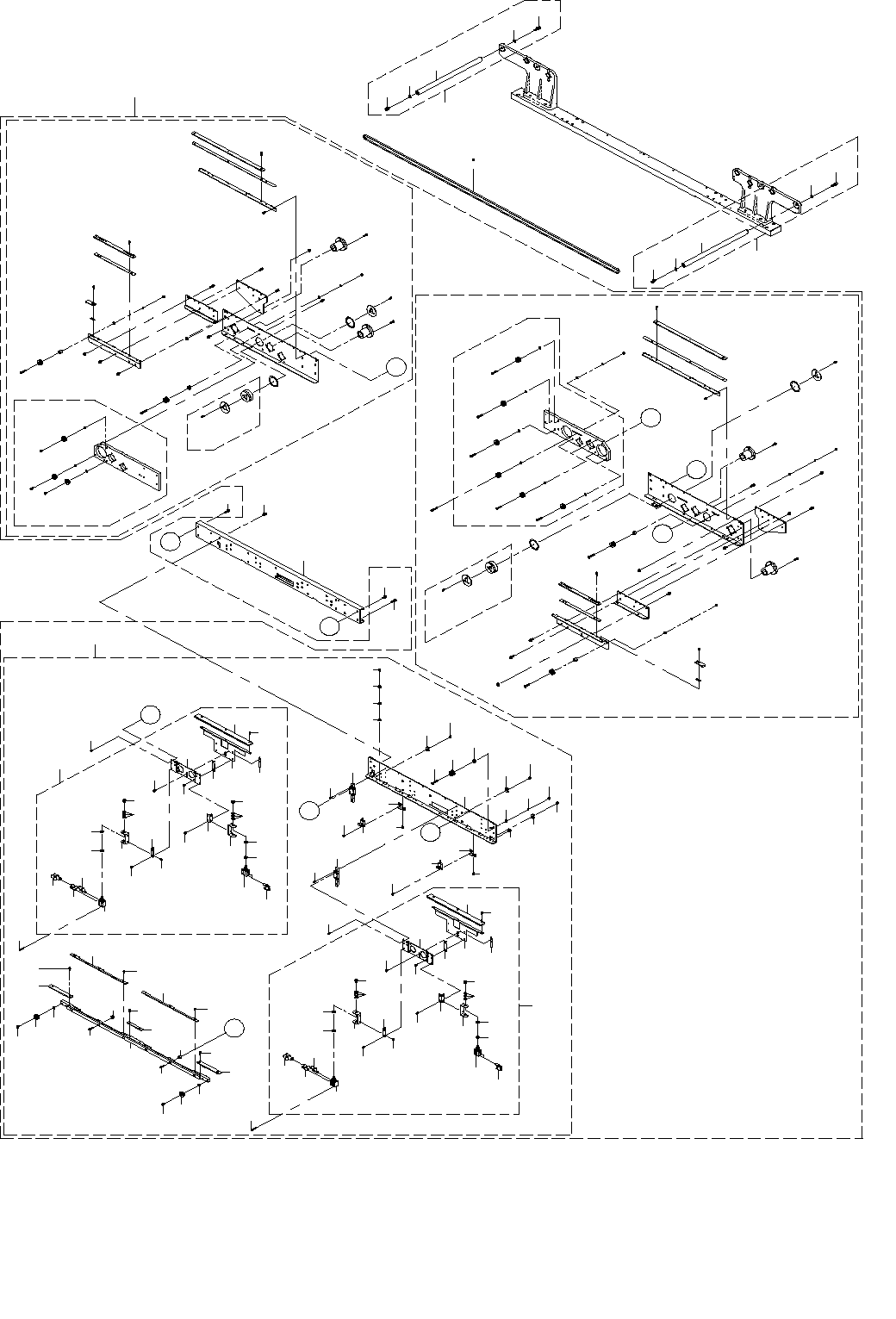

24. PWB CONVEYOR COMPONENTS (4)
