3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X 3.9 Moduli di alimentazione X per SIPLACE serie X D alla versione software SR.706.1 SP1 Edizione 10/2014 200 3.9.4 Linear dipping unit X (LDU X) Articolo …
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
199
3.9.3.2 Dati tecnici
3
Lunghezza 584,9 mm
Altezza 199,5 mm
Larghezza 57,6 mm
Posteggi per moduli di alimentazione occupati 5 tracce da 8 mm
Peso 4,6 kg
Diametro delle più piccole gocce singole
*a
*)ain caso di diametro ugello da 100 µm e di utilizzo di collante Heraeus PD 205A-Jet (a
53°C) oppure Loctite 3621 (a 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diametro gocce formate da 5 getti
a
1,0 mm (+/- 0,2 mm)
Altezza singola goccia
a
0,15 mm (+/- 0,02 mm)
Altezza gocce formate da 5 getti
a
0,2 - 0,3 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Moduli di alimentazione X per SIPLACE serie X Dalla versione software SR.706.1 SP1 Edizione 10/2014
200
3.9.4 Linear dipping unit X (LDU X)
Articolo n. 00117011-xx Linear dip module per flussante / LDU-X
Articolo n. Piastre Dip, vedi sezione 3.9.4.4
, pagina 202
3

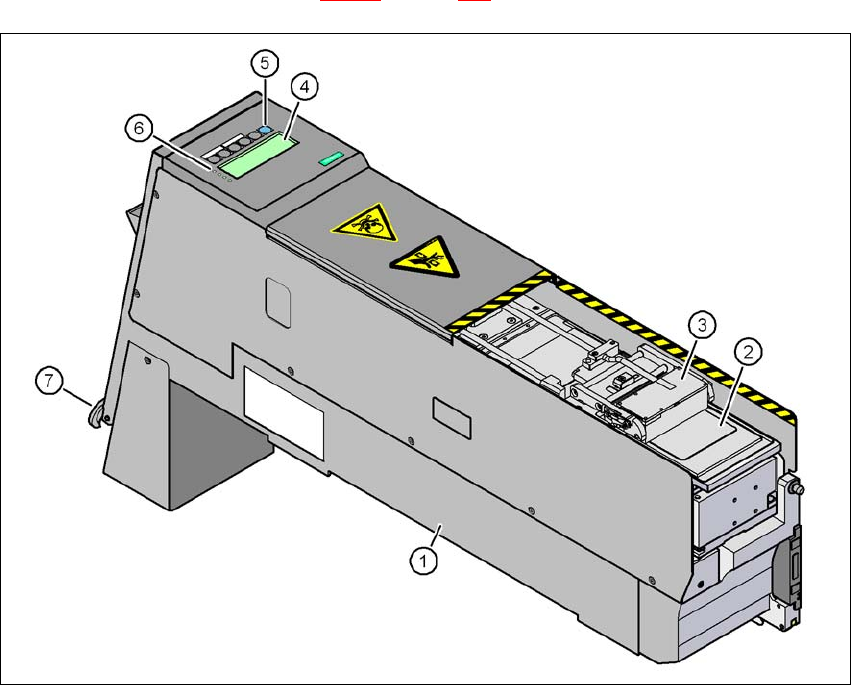

Fig. 3.9 - 16 Linear dipping unit (LDU X)
(1) LDU X
(2) Piastra Dip
(3) Serbatoio del flussante
(4) Display (4 righe x 20 caratteri)
(5) Pannello di comando con 6 tasti a membrana
(6) LED di visualizzazione degli stati di esercizio
(7) Pulsante di ARRESTO DI EMERGENZA
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
201
3.9.4.1 Descrizione
La Linear Dipping Unit X (unità lineare Dip X, pos. 1 in fig. 3.9 - 16) serve a bagnare Flip-Chip e
componenti CSP con il flussante. Il serbatoio del flussante, pos. 3 in fig. 3.9 - 16
) scorre con un
movimento lineare sopra la piastra Dip (pos. 2 in fig. 3.9 - 16
) e applica uno strato definito di flus-
sante nella depressione della piastra Dip. I parametri di bagnabilità di un componente con il flus-
sante sono stabiliti in SIPLACE Pro. Una volta bagnato il componente lo strato di flussante viene
ricostituito. Questo procedimento garantisce ai componenti condizioni costanti e uniformi di pro-
cesso.
Nel display (pos. 4 in fig. 3.9 - 16
, pagina 200) vengono visualizzati i singoli menu per le operazioni
e i parametri operativi. Con i tasti sul pannello di comando (pos. 5 in fig. 3.9 - 16
, pagina 200) è
possibile selezionare i menu o modificare e memorizzare i parametri. I 4 LED (pos. 6 in fig. 3.9 -
16, pagina 200) del display segnalano lo stato della LDU-X. Premendo il tasto ARRESTO
D'EMERGENZA (pos. 7 in fig. 3.9 - 16
, pagina 200) la LDU-X viene immediatamente disinserita.
La LDU-X è adatta sia per teste MultiStar che TwinStar. In ambito di allestimento viene considerata
dal sistema come un modulo di alimentazione a sé stante. Il modulo può essere utilizzato nell'at-
trezzaggio dei carrelli CO della SIPLACE serie X. Grazie a una funzione di riscaldamento aggiun-
tiva è possibile aumentare la viscosità del flussante. A scopo di prova la LDU-X può funzionare al
di fuori della macchina grazie all'interfaccia dati ed energia per moduli di alimentazione X (vedi
sezione3.9.6
, pagina 207).
3.9.4.2 Dati tecnici
Ulteriori dati e informazioni tecniche si trovano nelle istruzioni per l'uso "SIPLACE LDU-X".
Posteggi da 8 mm occupati sul carrello CO delle
SIPLACE serie X
9
Dimensione CO max. 55 mm x 55 mm, a seconda del tipo di
testa di montaggio
max. 45 mm x 45 mm con testa TwinStar
Regolazione dello strato di flussante applicato 15 - 260 μm
Tolleranza degli spessori ± 5 μm ... ± 10 µm
Tempo per l'applicazione del flussante sulla piastra
Dip
> 3s
Tempo Dip dei CO impostabile da software
Flussante Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
e sim.
Teste di montaggio utilizzabile MultiStar, SpeedStar, TwinStar
