Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli Dalla versione software SR.706.1 SP1 Edizione 10/2014 3. 9 Moduli di alimentazione X per SIPLACE serie X 205 3 Fig. 3.9 - 18 Adatt atore per moduli di ali…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Moduli di alimentazione X per SIPLACE serie X Dalla versione software SR.706.1 SP1 Edizione 10/2014
204
3.9.5.1 Adattatore per moduli di alimentazione della serie X con label presenter
3
Fig. 3.9 - 17 Adattatore per moduli di alimentazione della serie X con label presenter
(1) Adattatore per moduli di alimentazione della serie X (articolo n. 00141305-xx)
(2) Piastra adattatrice per label presenter (articolo n. 00141310-xx)
(3) Label presenter
3.9.5.2 Adattatore per moduli di alimentazione della serie X con convogliatore lineare a
vibrazione
3
3
NOTA
Utilizzo della piastra adattatrice
Fa parte della dotazione di fornitura dell'adattatore anche una piastra adattatrice che:
Deve essere utilizzata per altezze CO fino a 16,5 mm.
Non viene utilizzata per altezze CO tra 16,5 e 25 mm.
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.9 Moduli di alimentazione X per SIPLACE serie X
205
3

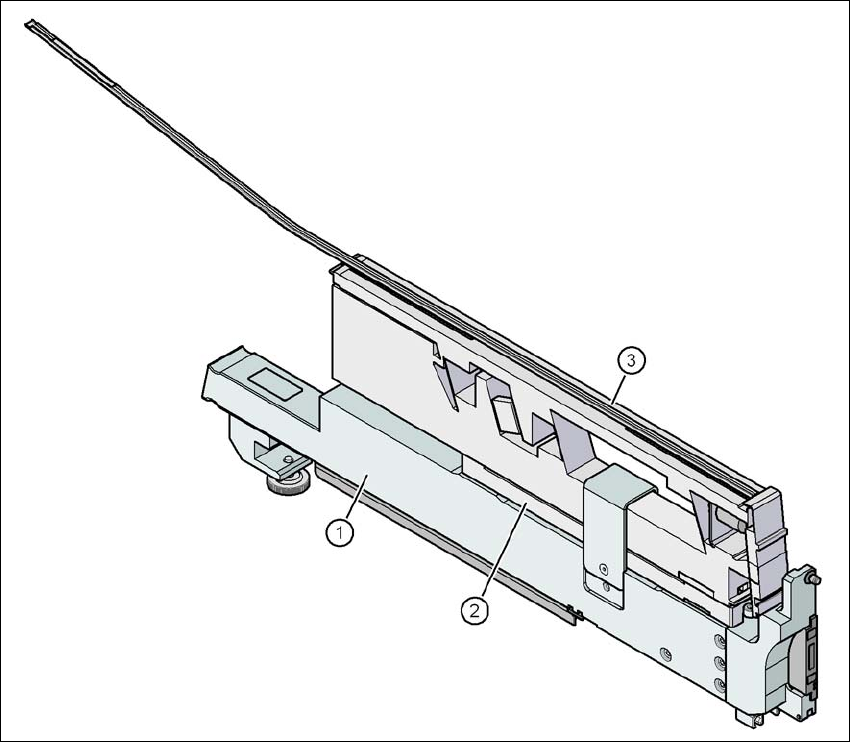

Fig. 3.9 - 18 Adattatore per moduli di alimentazione della serie X con convogliatore lineare a vibrazione
(1) Adattatore per moduli di alimentazione della serie X (articolo n. 00141305-xx)
(2) Piastra adattatrice 16,5 mm (compresa nella dotazione di fornitura)
(3) Convogliatore lineare a vibrazione, tipo 3 (articolo n. 00142031-xx)
Larghezza 34,4 mm
Tracce per convogliatore 1, 2 o 3 3
Posteggi per moduli di alimentazione occupati 3 3
Riserva componenti per ogni vassoio barra max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici vassoi barra 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione regolabile con SIPLACE Pro da 400 a
oltre 1.000 ms 3
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.9 Moduli di alimentazione X per SIPLACE serie X Dalla versione software SR.706.1 SP1 Edizione 10/2014
206
3.9.5.3 Adattatore per moduli di alimentazione della serie X con reject conveyor (modulo
di smaltimento)
3
Fig. 3.9 - 19 Adattatore per moduli di alimentazione della serie X con reject conveyor
(1) Adattatore per moduli di alimentazione della serie X (articolo n. 00141305-xx)
(2) Piastra adattatrice per reject conveyor (articolo n. 00141308-xx)
(3) Reject conveyor (modulo di smaltimento)
