Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione Dalla versione software 706.1 SP1 Edizione 10/2014 6.10 Modulo laser di complanarità 3D 405 6.10.3 Dati tecnici 6 Componenti QFP, SO, BGA, Gullwing, c…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.10 Modulo laser di complanarità 3D Dalla versione software 706.1 SP1 Edizione 10/2014
404
6.10.2 Descrizione
Il funzionamento del modulo laser di complanarità 3D è basatosu una linea di luce laser. In questo
modo è possibile generare e analizzare il profilo dell'altezza di una disposizione bidimensionale
di connessioni di componenti, ad es. BGA, QFP ecc. L'analisi fornisce risultati relativi alla compla-
narità (piano di deposizione) e alla colinearità (allineamento di deposizione) dei piedini o delle
sfere dei componenti.
6
Fig. 6.10 - 2 Modulo laser di complanarità 3D
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.10 Modulo laser di complanarità 3D
405
6.10.3 Dati tecnici
6
Componenti QFP, SO, BGA, Gullwing, connettori
Precisione
*a
± 15 µm (3 σ), ± 20 µm (4 σ)
Max. dimensione CO 50 x 50 mm²
Max. altezza CO 17 mm
Forme dei contenitori
Diametro min. sfere
Distanza min. sfere
q.tà minima di sfere
400 μm
800 μm
6
Forme dei contenitori Gullwing
Largh. min. piedini
*b
Distanza min. piedini
q.tà minima di piedini
300 μm
500 μm
5
Dimensione max. connettori 120 x 20 mm²
Connettori (Gullwing)
Largh. min. piedini
b
Distanza min. piedini
q.tà minima di piedini
300 μm
500 μm
5
Tipo di testa di montaggio TwinHead
Classe di protezione laser
Sensore di complanarità 3D
Dispositivo automatico di montaggio
3B
2
*)a Per sfera/piedino
*)b Per piedini di larghezza inferiore si prega di contattare il locale product manager
Ulteriori dettagli si trovano nelle "Istruzioni di montaggio del sensore 3D", tedesco+inglese [n. art.
00197084-xx].
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.11 Videocamera CO per TwinStar, videocamera FC Dalla versione software 706.1 SP1 Edizione 10/2014
406
6.11 Videocamera CO per TwinStar, videocamera FC
6.11.1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
Articolo n. 00119718-xx Videocamera CO fissa 16x16 digitale, tipo 25
6

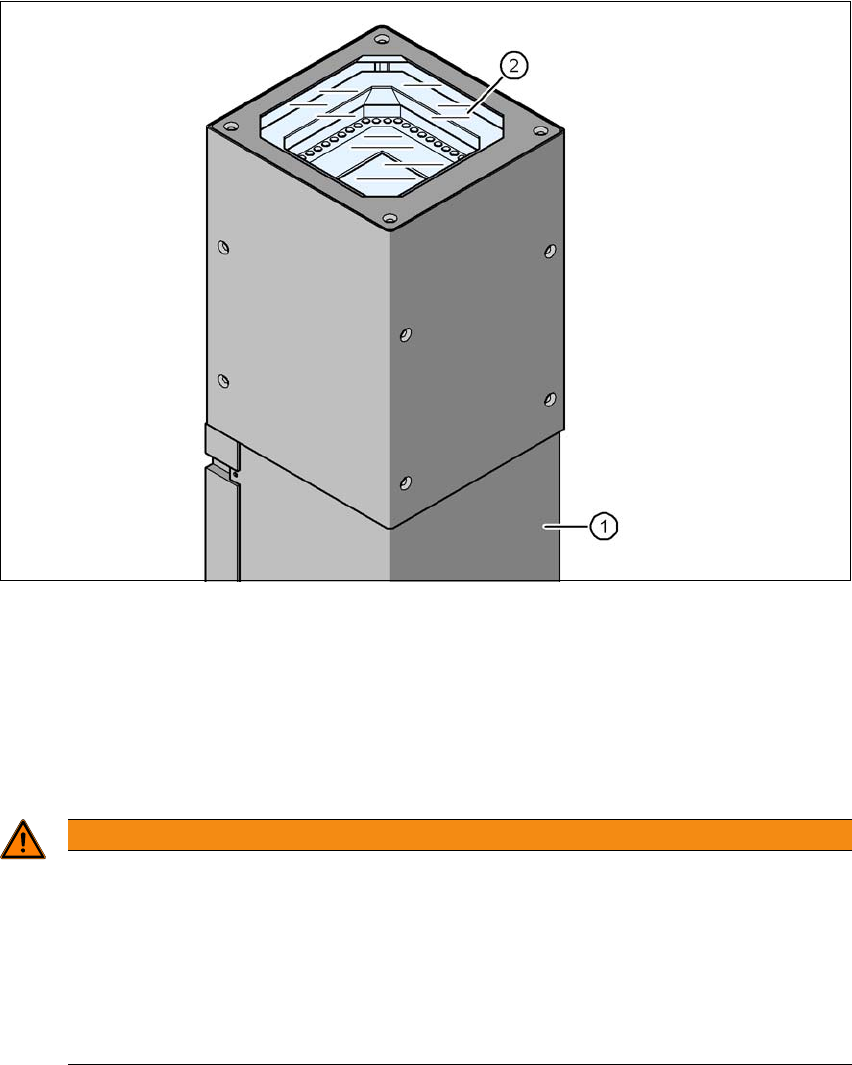

Fig. 6.11 - 1 Videocamera CO fissa P&P, tipo 25, 16 x 16, digitale (videocamera FC)
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra in vetro - al di sotto: sistema di illuminazione e sistema ottico
6.11.2 Indicazioni di sicurezza
6
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar , la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45 e tipo 25, 16 x 16,
digitale (videocamera FC) della TwinStar.
Cambiando testa di montaggio, da TwinStar a SpeedStar, la videocamera CO fissa tipo
33, 55 x 45, digitale, deve essere installata nella posizione inferiore.
