2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso Dalla versione software SR.706.1 SP1 Edizione 10/2014
66
2.2.8 Alte temperature sulla Head Control Unit (HCU)
Pos. 1 nella fig. 2.2 - 10, cartello di avvertenza sulla temperatura, art. n. 03031926-01 (quantità
per macchina: 4).
2

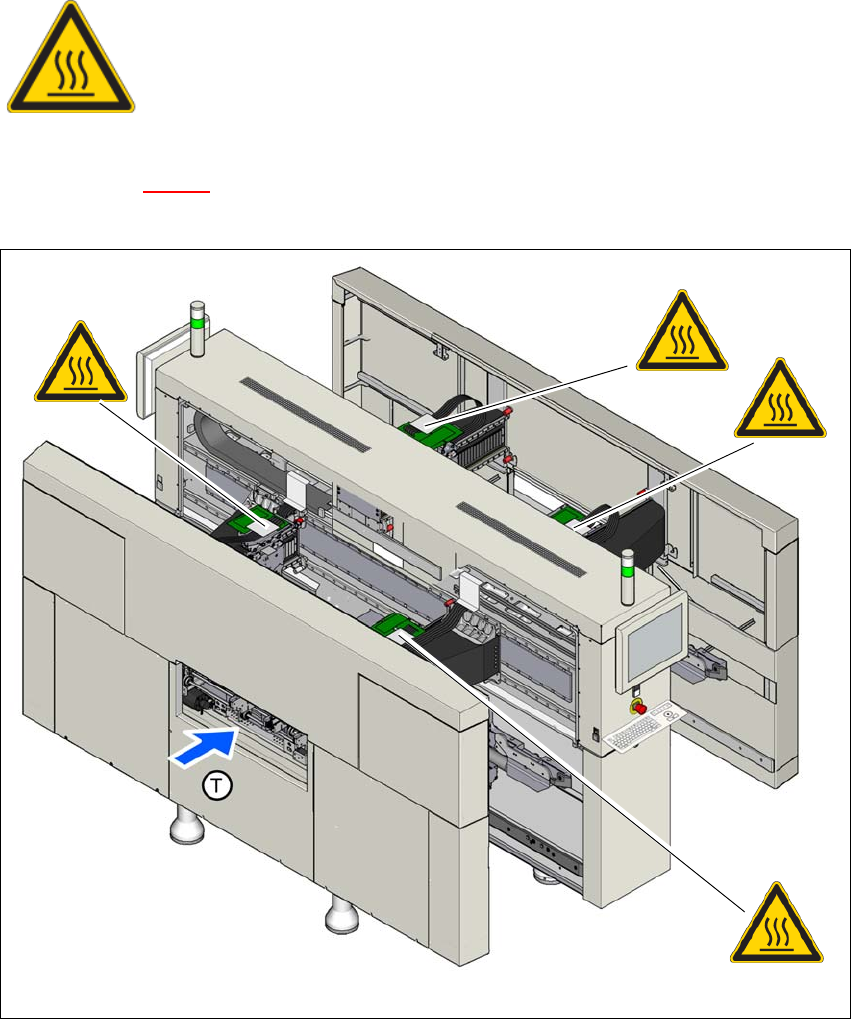

Fig. 2.2 - 10 Cartello di avvertenza relativo alla temperatura sulla Head Control Unit (HCU) -
(esempio: SIPLACE X4i S)
2
PERICOLO DI USTIONI DOVUTE A TEMPERATURA ELEVATA!
In caso di funzionamento continuato l'involucro della Head Control Unit
(HCU) può raggiungere temperature molto elevate. Fare attenzione quando
si tocca la Head Control Unit (HCU).
(1)
(1)
(1)
(1)
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.2 Cartelli di avviso
67
2.2.9 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 11, articolo n. 03015392-02
(numero per macchina: massimo 2)
2
Fig. 2.2 - 11 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
(1) Involucro della videocamera
(2) Lastra di vetro
(3) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
AVVERTENZA PERICOLO DI COLLISIONE CON
LA TESTA 2
In caso di cambio della testa di montaggio da TwinStar a SpeedStar
, la SpeedStar può urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45,
e tipo 25, 16 x 16).
(3)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso Dalla versione software SR.706.1 SP1 Edizione 10/2014
68
2.2.10 Cartello di avvertenza sul convogliatore di circuiti stampati
2
Fig. 2.2 - 12 Cartello di avvertenza "Spalle del convogliatore sensibili" sulla lamiera di bloccaggio del convogliatore
CST
2.2.10.1 Cartello di avvertenza "Spalle del convogliatore sensibili"
2
Articolo n. 03110412-01 (1 pz. su ogni spalla del convogliatore e zona di processo)
Spalle del convogliatore sensibili!
Le spalle del convogliatore sono molto sensibili e non possono
essere spostate senza disattivare i freni.
In caso contrario le spalle possono danneggiarsi in modo irrepa-
rabile.
