2.6.6 Riparo per impedire l'accesso con le mani con Dummy Feeder
2

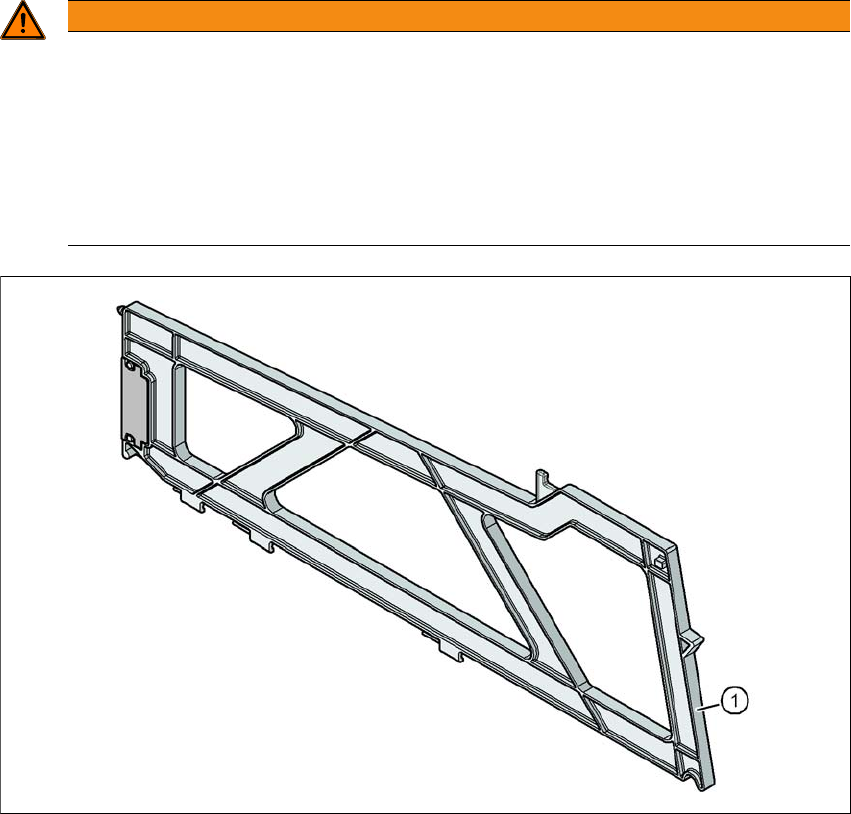

Fig. 2.6 - 11 Riparo per impedire l'accesso con le mani nei posteggi per il carrello CO
2
(1) Dummy feeder SIPLACE X, articolo n. 00141226-xx
AVVERTENZA
Esercizio
Sicurezza d'esercizio con occupazione di un posteggio ogni due!
La sicurezza di esercizio dei carrelli CO della SIPLACE serie X è garantita se almeno
ogni due posteggi liberi è disponibile un modulo di alimentazione o un riparo per impedire
l'accesso con le mani (dummy feeder).
Nei posteggi 2 e 4 installare il riparo per impedire l'accesso con le mani con le mire.
Anche quando si allestisce un supporto per vassoi, un posteggio libero ogni due
deve essere munito di una protezione per impedire l'accesso con le mani.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.7 Tensioni residue e tempi di scarica nella macchina
95
2.7 Tensioni residue e tempi di scarica nella macchina
Se si premere l'interruttore di arresto d'emergenza o se si spegne la macchina, le tensioni dei cir-
cuiti intermedi a 260 V CC per gli assi del portale o a 150 V CC per gli assi della stella vengono
ridotte a tensioni residue non pericolose in brevissimo tempo.
2
2

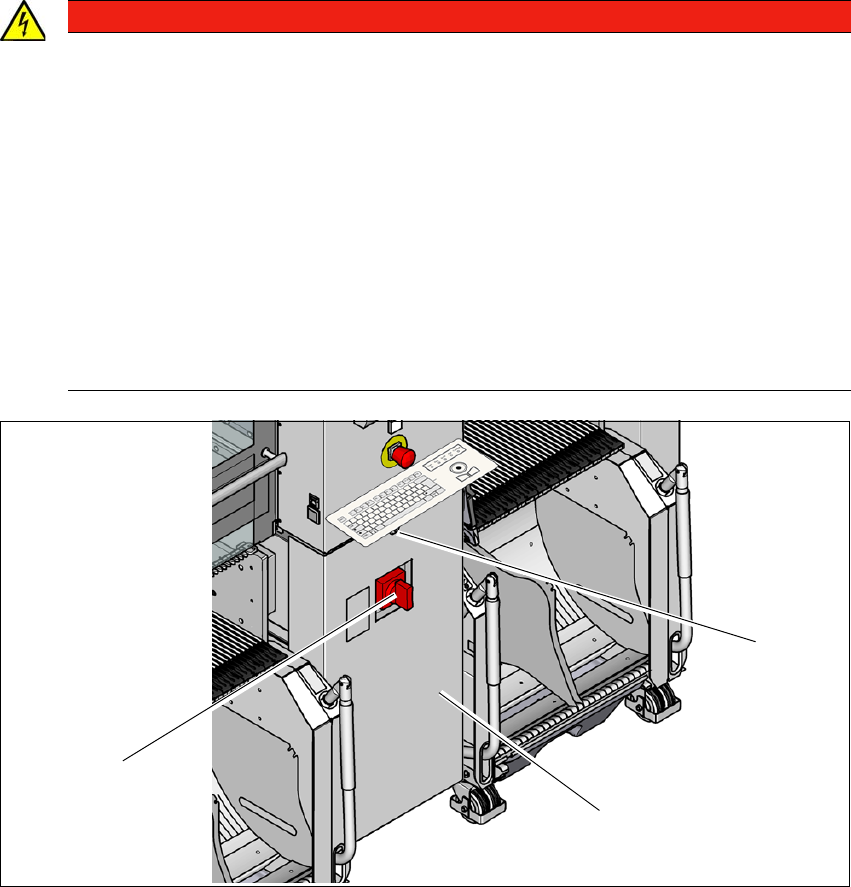

Fig. 2.7 - 1 Unità di alimentazione (esempio SIPLACE X2 S / X3 S / X4 S)
(1) Interruttore principale
(2) unità di alimentazione dietro il rivestimento
(3) Lucchetto con catenaccio nel rivestimento
PERICOLO
Pericolo dovuto a tensioni elettriche!
La macchina è alimentata con una tensione di rete di 3 x 200 V CA, 3 x 208 V CA,
3x220V CA, 3 x 230 V CA, 3x380V CA, 3x400V CA o 3x415V CA ± 5%, 50/
60 Hz. Pertanto parti di questo impianto sono conduttrici di tensioni mortali anche quan-
do l'interruttore principale è spento.
L'utilizzo non corretto della macchina può avere come conseguenza la morte, ferite
gravissime o notevoli danni materiali.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Soltanto personale qualificato e appositamente addestrato può aprire i rivestimenti
dell'unità di alimentazione.
(3)
(1)
(2)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.7 Tensioni residue e tempi di scarica nella macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
96
Fig. 2.7 - 2 Punto di misurazione X200 nell'unità di alimentazione
(1) Morsettiera di distribuzione
Per raggiungere la morsettiera X200 è necessario allentare entrambe le viti di fissaggio (2) dello
sportello di servizio (3) e ruotarle verso il basso.
2

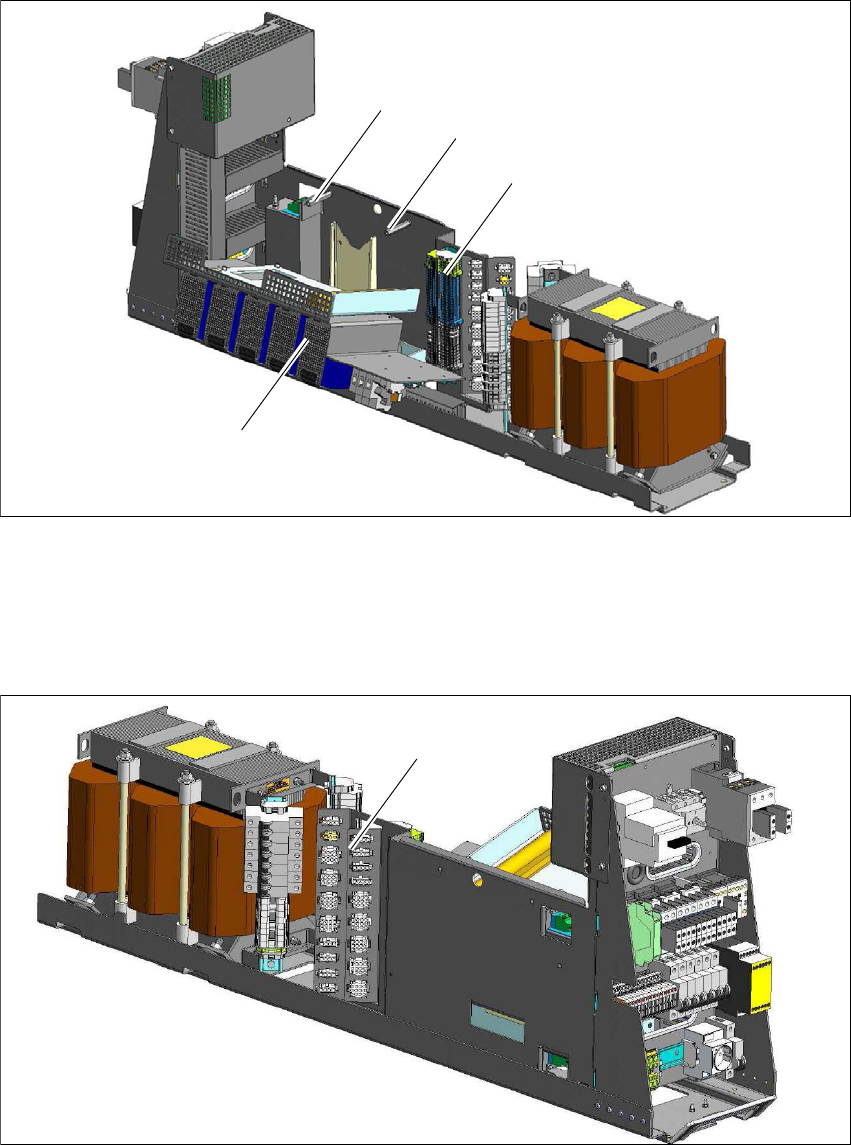

Fig. 2.7 - 3 Interfaccia-fascio di cablaggio dell'unità di alimentazione
(1) Interfaccia-fascio di cablaggio macchina
(1)
(2)
(2)
(3)
(1)
