6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatore di pipette Dalla versione software 706.1 SP1 Edizione 10/2014
340
6.1.2.3 Dati tecnici
6
Scambiatore di pipette per SIPLACE SpeedStar (C&P20/C&P20 M)
Numero dei vassoi
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Lo scambiatore di pipette deve essere sempre equipaggiato con tutti i vassoi per pipette.
6
4
Numero dei garage per pipette
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Configurazione standard
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 vassoi con 72 garage per pipette
4 vassoi con 48 garage per pipette
Opzionale: scambiatore di pipette "seconda fila" 4 vassoi con 48 garage per pipette
Tipi di pipette 10xx, 11xx, 12xx
Attacco aria compressa 0,45 MPa (4,5 bar)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.1 Scambiatore di pipette
341
6.1.2.4 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4i - tavolo in
posizione rientrata
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per SpeedStar
(pos. 1 in fig. 6.1 - 3
, pagina 341).
6

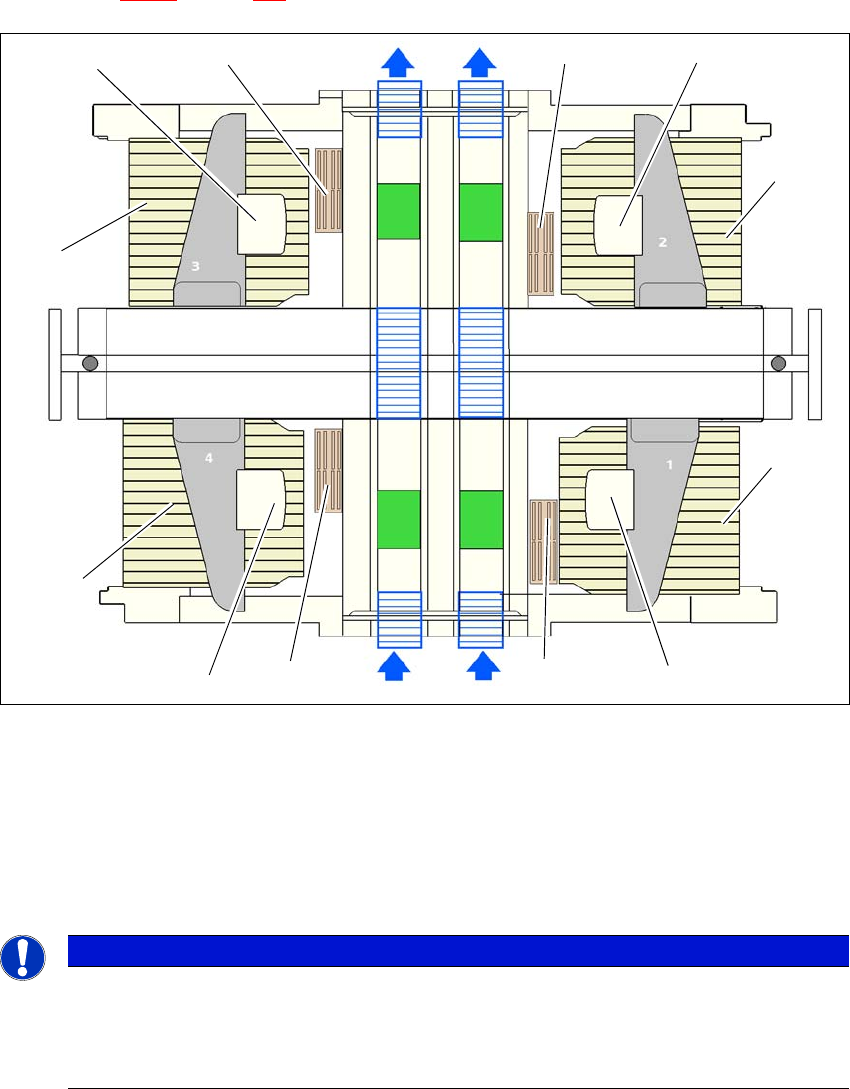

Fig. 6.1 - 3 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4i S)
6
6
6
(1) Scambiatore di pipette
(2) SIPLACE SpeedStar
(3) Posizione del tavolo "rientrato"
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatore di pipette Dalla versione software 706.1 SP1 Edizione 10/2014
342
6.1.2.5 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4i S - tavolo
in posizione estratta
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare due file di scambiatore di pipette per Spe-
edStar (pos. 1 e pos. 4 nella fig. 6.1 - 4
, pagina 342).
6
Fig. 6.1 - 4 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4i S)
6
6
6
(1) Scambiatore di pipette
(2) SIPLACE SpeedStar
(3) Posizione del tavolo "estratto"
(4) Scambiatore di pipette seconda fila (opzionale)
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
