5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.4 Spegnimento della linea SIPLACE Dalla versione software SR.706.1 SP1 Edizione 10/2014
284
5.4 Spegnimento della linea SIPLACE
5
5.4.1 Spegnimento delle stazioni
Per spegnere la stazione procedere nel seguente modo:
Portare a termine tutte le operazioni di montaggio verificando che non vi siano più circuiti
stampati all'interno della macchina.
Assicurarsi che gli assi Z di tutte le teste si trovino in posizione di fine corsa superiore.
Controllare se vi sono ancora componenti nelle teste di montaggio ed eventualmente rimuo-
verli.
Per chiudere la sessione del software del calcolatore della stazione, andare alla videata
Impostazioni --> Impostazioni della macchina --> Chiudi sessione...
Una volta chiusa la sessione, spegnere la stazione agendo sull'interruttore principale.
5.4.2 Chiusura di SIPLACE Pro (Windows)
Nella barra dei menu di SIPLACE Pro selezionare Oggetto --> Termina.
Chiudere tutte le altre applicazioni aperte sul calcolatore.
Dal menu Start di Windows selezionare Spegni computer.
ATTENZIONE
Prima di spegnere la linea è indispensabile eseguire le operazioni descritte nella se-
guente procedura.
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.5 Interfaccia utente
285
5.5 Interfaccia utente
L'interfaccia utente è suddivisa nelle aree e riquadri di seguito descritti.
5
Fig. 5.5 - 1 Componenti dell'interfaccia utente nella videata "Produzione" (esempio riferito alla SIPLACE X4i)
Legenda
(1) Riga di stato (indica lo stato operativo e eventuali errori)
(2) Riquadro relativo a lavorazione / visualizzazione
(3) Barra degli strumenti
(4) Riga informativa
(5) Visualizzazione di configurazioni modificate e ulteriori opzioni, ad es. funzionamento con
codice a barre
(1)
(2)
(3)
(4)
(5)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.5 Interfaccia utente Dalla versione software SR.706.1 SP1 Edizione 10/2014
286
5.5.1 Riga di stato
La riga di stato mostra lo stato operativo corrente della stazione, l'ultimo errore che si è verificato
e indica all'utente l'operazione da effettuare.

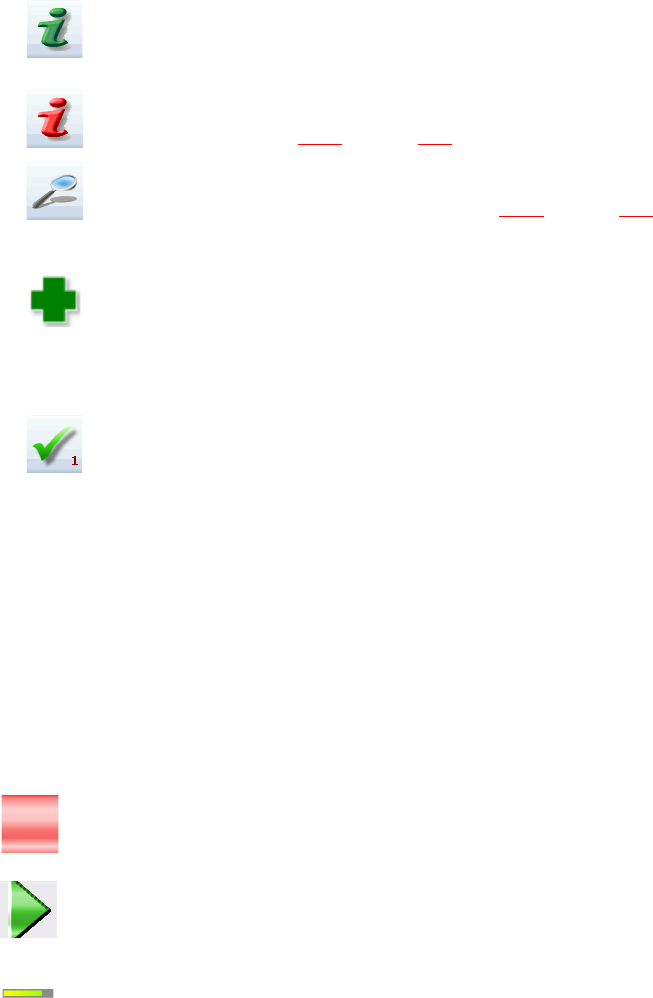

In fondo alla riga di stato, nell'angolo destro della finestra, appaiono icone diverse, a seconda delle
circostanze:
(Verde) Attiva la guida on-line sensibile al contesto, riferita alla videata corrente. Per tutti gli ele-
menti di comando disponibili nella videata viene fornita una breve descrizione.
(Rosso) Apre il sistema di guida che visualizza le cause probabili dell'errore corrente e i possibili
rimedi (vedi sezione 5.6.1
, pagina 295).
Apre una finestra di dialogo in cui appaiono indicati la fonte, la descrizione dell'errore e la data e
l'ora in cui si esso è verificato (vedi sezione 5.6.1
, pagina 295). Anche da questa finestra è possi-
bile richiamare la guida relativa all'errore corrente.
Apre la videata dei dettagli per l'errore corrente. In questa videata è possibile richiamare diretta-
mente delle misure di eliminazione dell'errore (visualizzata solo per determinati messaggi di er-
rore).
Rimuove l'errore attualmente visualizzato nella riga di stato.
5.5.2 Riquadro relativo alla lavorazione e di visualizzazione
In questo riquadro sono visualizzati i pulsanti necessari per impostare/attivare funzioni, informa-
zioni generali relative al circuito stampato, all'allestimento, al lotto ed altre segnalazioni.
Gli oggetti grafici animati e contraddistinti da vari colori indicano all'utente processi o stati (ad es.
la lavorazione, il posteggio vuoto, ecc.).
Nella videata "Produzione" (videata principale) sono segnalati determinati stati operativi (come la
lavorazione, eventuali errori, ecc.).
Arresto lavorazione. Il processo di montaggio in corso viene fermato.
Ripresa lavorazione. Il montaggio dei circuiti stampati si riavvia o riprende.
Barra di avanzamento
La barra indica per ciascun circuito stampato lo stato di avanzamento del processo di montaggio.
