4 Installazione e messa in esercizio Istruzioni per l'uso SIPLAC E serie X 4.3 Installazione della macchina Dalla ve rsione software SR.706.1 SP1 Edizione 10/2014 264 4.3.8.2 Allineamento della macchina con il siste…
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.3 Installazione della macchina
263
4
Fig. 4.3 - 12 Allineamento e fissaggio con controdado del piede centrale della macchina
Controllare ancora una volta che la macchina sia allineata correttamente alla livella a bolla
d'aria.
Serrare con la chiave fissa apertura 65 il controdado M24 (pos. 3).
(1) Distanziale
(2) Piede centrale della macchina
(3) Controdado M24
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
264
4.3.8.2 Allineamento della macchina con il sistema di trasporto a cuscini d'aria
Posizionare i quattro cuscini del sistema di trasporto a cuscini d'aria sotto ai punti di appoggio
del telaio della macchina.
Sollevare la macchina e allinearla rispetto alla linea.
Controllare la distanza dal sistema di convogliamento dei circuiti stampati della macchina vi-
cina: deve essere compresa tra 1 e 3 mm.
Abbassare la macchina.
4

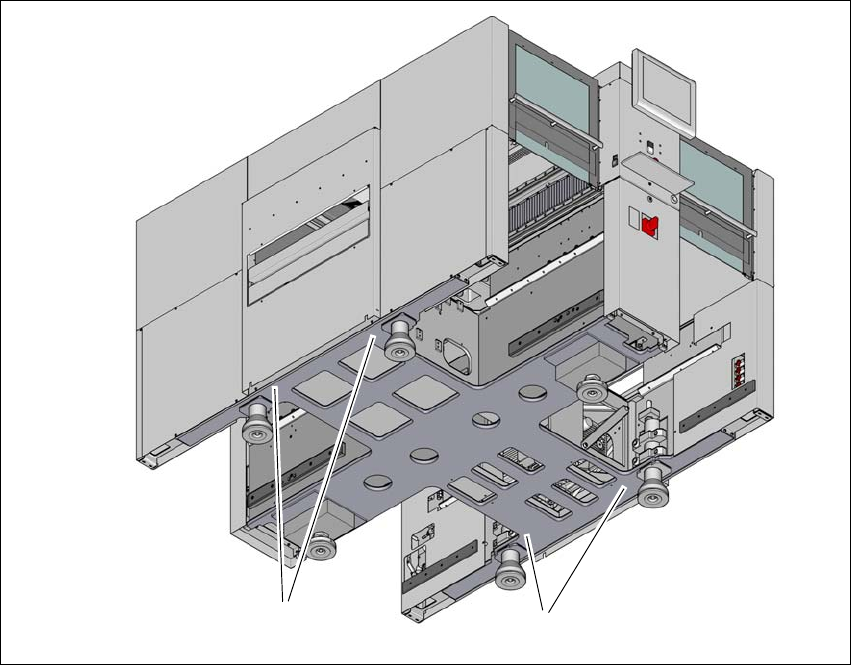

Fig. 4.3 - 13 Posizioni di appoggio per il sistema di trasporto a cuscini d'aria (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) 4 punti di appoggio per il sistema di trasporto a cuscini d'aria
(1)
(1)
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.3 Installazione della macchina
265
4.3.9 Togliere le protezioni per il trasporto
Le protezioni per il trasporto sono avvitate alle guide lineari. Ogni portale è assicurato con due
protezioni per il trasporto, sull'asse X e sull'asse Y.
Togliere tutte le protezioni dagli assi del portale.
Se si trasporta la SIPLACE rimontare le apposite protezioni.
4.3.10 Rimozione della protezione anticorrosione dai binari della guida
Prima della consegna le macchine vengono trattate con una protezione anticorrosione.
4
4
ATTENZIONE
Riduzione della durata dei cuscinetti e dei binari della guida!
Se la protezione anticorrosione si mescola al grasso per i cuscinetti degli assi può pro-
vocare una notevole diminuzione della durata dei cuscinetti e dei binari della guida.
Quando si azionano gli assi della macchina per la prima volta in occasione della
prima messa in esercizio, rimuovere la protezione anticorrosione da tutti gli assi e
dai cuscinetti.
Ingrassare nuovamente tutti gli assi e i cuscinetti con il grasso indicato nel manuale
per la manutenzione.
ATTENZIONE
Pericolo di degrado del grasso per cuscinetti!
L'alcol distrugge il grasso dei cuscinetti nel carrello guida.
Evitare che, durante la pulizia dei binari guida e delle scale, penetri alcol nel carrello
guida.
