Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.2 Cartelli di avviso
67
2.2.9 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 11, articolo n. 03015392-02
(numero per macchina: massimo 2)
2

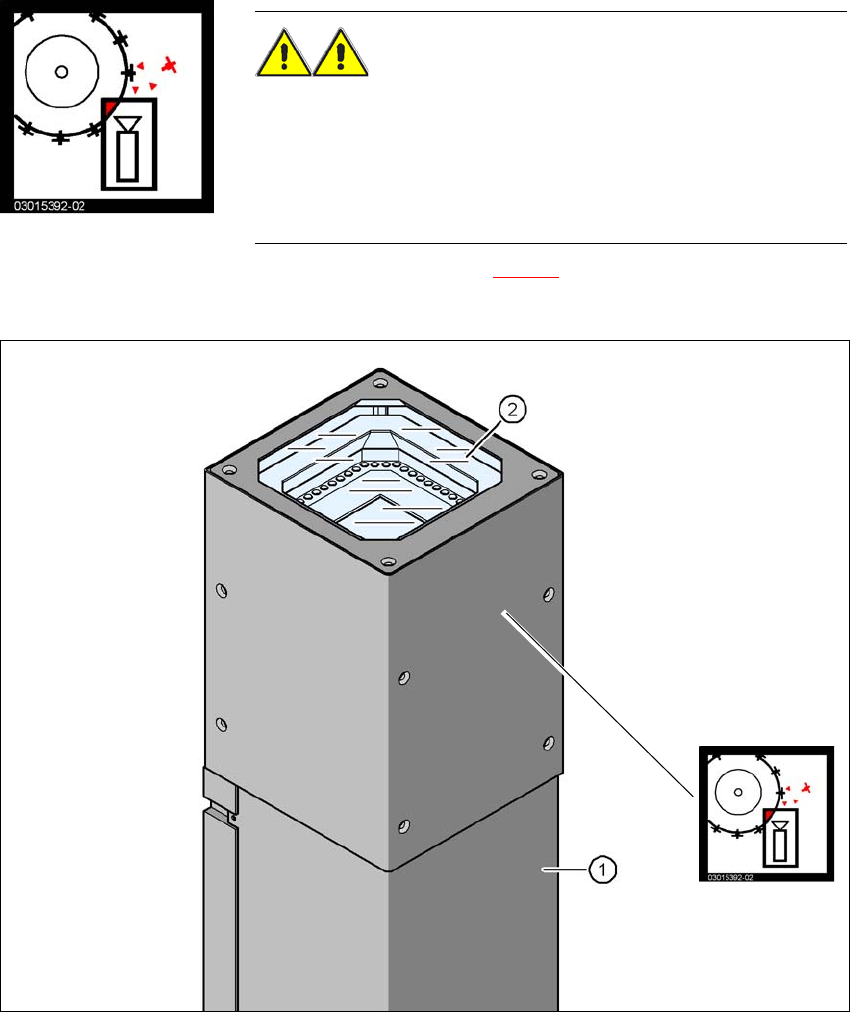

Fig. 2.2 - 11 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
(1) Involucro della videocamera
(2) Lastra di vetro
(3) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
AVVERTENZA PERICOLO DI COLLISIONE CON
LA TESTA 2
In caso di cambio della testa di montaggio da TwinStar a SpeedStar
, la SpeedStar può urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45,
e tipo 25, 16 x 16).
(3)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso Dalla versione software SR.706.1 SP1 Edizione 10/2014
68
2.2.10 Cartello di avvertenza sul convogliatore di circuiti stampati
2
Fig. 2.2 - 12 Cartello di avvertenza "Spalle del convogliatore sensibili" sulla lamiera di bloccaggio del convogliatore
CST
2.2.10.1 Cartello di avvertenza "Spalle del convogliatore sensibili"
2
Articolo n. 03110412-01 (1 pz. su ogni spalla del convogliatore e zona di processo)
Spalle del convogliatore sensibili!
Le spalle del convogliatore sono molto sensibili e non possono
essere spostate senza disattivare i freni.
In caso contrario le spalle possono danneggiarsi in modo irrepa-
rabile.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.3 Classificazione laser
69
2.3 Classificazione laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione dell'intera macchina
2
2
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici.
2
NOTA
I moduli della classe laser 1 e 1M non vengono contrassegnati.
2
Tutti i sistemi di videocamere integrati e tutta la macchina pronta all'esercizio
rientrano nella classe laser 1.
Le classi laser sono determinate in base alla DIN EN 60825-1.
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1:
– Videocamere fisse
videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
videocamera CO fissa P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1M:
– videocamera CO C&P, tipo 23, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 41, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 30, 27 x 27 sulla MultiStar
