2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X 2.4 Indicazioni di sicurezza per il trasporto della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014 70 2.3.3 Classe laser 2 I seguenti mod…
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.3 Classificazione laser
69
2.3 Classificazione laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione dell'intera macchina
2
2
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici.
2
NOTA
I moduli della classe laser 1 e 1M non vengono contrassegnati.
2
Tutti i sistemi di videocamere integrati e tutta la macchina pronta all'esercizio
rientrano nella classe laser 1.
Le classi laser sono determinate in base alla DIN EN 60825-1.
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1:
– Videocamere fisse
videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
videocamera CO fissa P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1M:
– videocamera CO C&P, tipo 23, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 41, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 30, 27 x 27 sulla MultiStar
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.4 Indicazioni di sicurezza per il trasporto della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
70
2.3.3 Classe laser 2
I seguenti moduli sono assegnati alla classe laser 2:
– lettore di codici a barre per circuiti stampati
– Sensore CO sulla SpeedStar
– Sensore CO sulla MultiStar
(Se è installata l'opzione di coplanarità del modulo laser tutta la macchina è classificata nella
classe laser 2).
2
2.4 Indicazioni di sicurezza per il trasporto della mac-
china
2
Per il trasporto della macchina utilizzare un elevatore a forche con le seguenti specifiche:
lunghezza forche min. 1800 mm
portata min. 6000 kg
larghezza tra le forche min. 350 mm 2
2
2
Radiazione laser
Non guardare il fascio laser.
AVVERTENZA
Pericolo di ribaltamento!
In caso di mancata osservanza della specifica indicata per l'elevatore a forche sussiste
il rischio di ribaltamento.
Per il trasporto utilizzare solo l'elevatore a forche specificato.
Il trasporto della macchina è descritto nel capitolo 4
, sezione 4.1, pagina 227.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine
71
2.5 Indicazioni di sicurezza relative al funzionamento
delle macchine
2.5.1 Indicazioni di sicurezza per la chiusura delle cappe protettive
Per escludere la possibilità di qualsiasi rischio di lesione durante la chiusura delle cappe protettive
della macchina, il gestore deve raccomandare al personale di utilizzare le cappe seguendo le pre-
senti istruzioni.
2
2

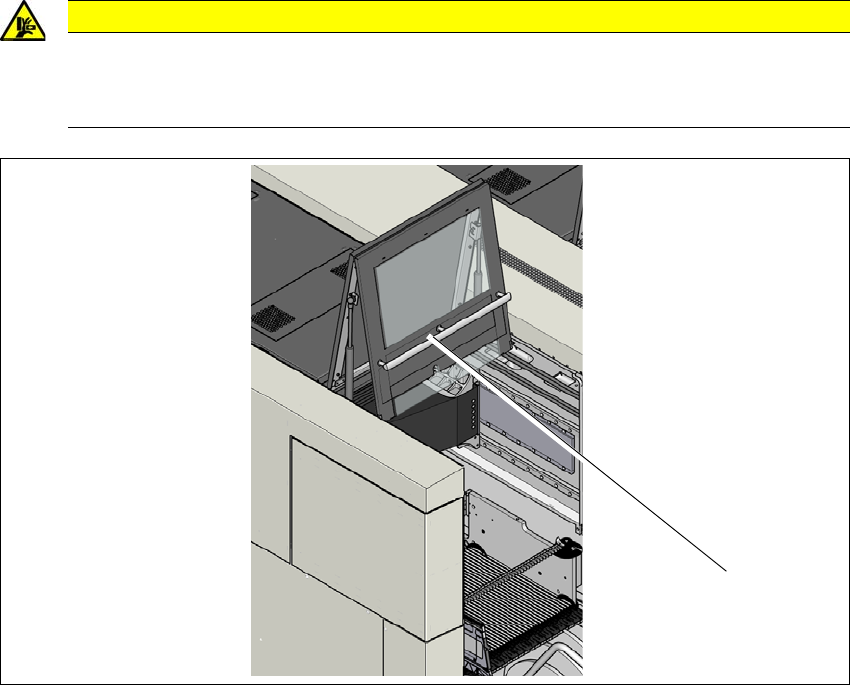

Fig. 2.5 - 1 Indicazioni di sicurezza per la chiusura delle cappe protettive (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Maniglia
In generale per aprire e chiudere le cappe protettive si usa la maniglia.
In fase di chiusura delle cappe non inserire le mani nella fessura tra la cappa protettiva e il
rivestimento della macchina.
All'atto della chiusura della cappa protettiva verificare che l'area di rotazione della stessa sia
libera, onde evitare l'eventuale ferimento delle persone.
ATTENZIONE
Pericolo di schiacciamento delle mani!
In caso di chiusura delle cappe protettive sussiste il rischio di schiacciamento delle mani.
Chiudere correttamente le cappe.
(1)
