Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.6 Dispositivi di sicurezza
83
2
2

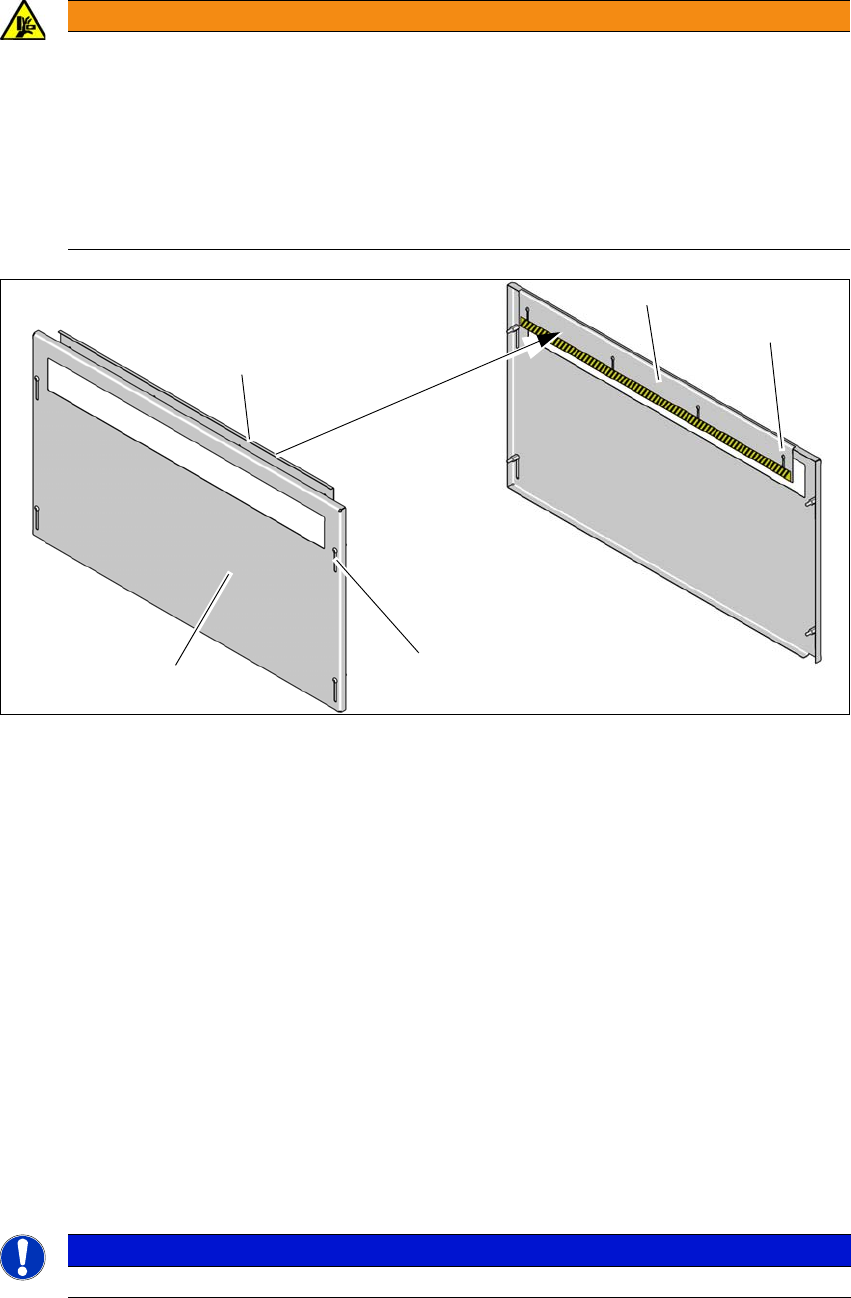

Fig. 2.6 - 4 Riparo per impedire l'accesso con le mani - all'interno e all'esterno
(1) Riparo per impedire l'accesso con le mani - vista dall'esterno
(2) Riparo per impedire l'accesso con le mani - vista dall'interno
(3) Fori obliqui sul riparo per l'accesso delle mani sulla regolazione dell'altezza - all'esterno
(4) Fori longitudinali sul riparo per l'accesso delle mani sulla regolazione dell'altezza - all'interno
Montare il riparo per l'accesso delle mani (1) sul nastro di ingresso e di uscita.
Con l'ausilio dei fori longitudinali (3) regolare l'altezza sulla lamiera esterna in modo tale che,
a seconda del prodotto, non sia possibile accedere da sotto con le mani al convogliatore per
circuiti stampati.
Con l'ausilio dei fori longitudinali (4) regolare l'altezza sulla lamiera interna in modo tale che,
a seconda del prodotto, non sia possibile accedere da sopra con le mani al convogliatore per
circuiti stampati.
Regolare l'altezza in modo tale che sia possibile trasportare in modo sicuro il circuito stam-
pato con i componenti.
2
AVVERTENZA
Pericolo di schiacciamento!
Se non è presente alcun riparo apposito, l'eventuale accesso con le mani nel convoglia-
tore per circuiti stampati può causare lezioni alle braccia e alle mani.
Utilizzare le macchine SIPLACE serie X S senza prolunga del nastro di ingresso e
di uscita solo con l'apposito riparo per impedire l'accesso con le mani montato sul
nastro di ingresso e di uscita.
Il gestore deve assicurarsi che il riparo sia montato.
NOTA
Rispettare l'altezza massima del circuito stampato con il componente più alto.
(1)
(2)
(2)
(3)
(4)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.6 Dispositivi di sicurezza Dalla versione software SR.706.1 SP1 Edizione 10/2014
84
2.6.3 Interruttori e tasti della macchina
2.6.3.1 Posizione di interruttori e tasti nella macchina
2

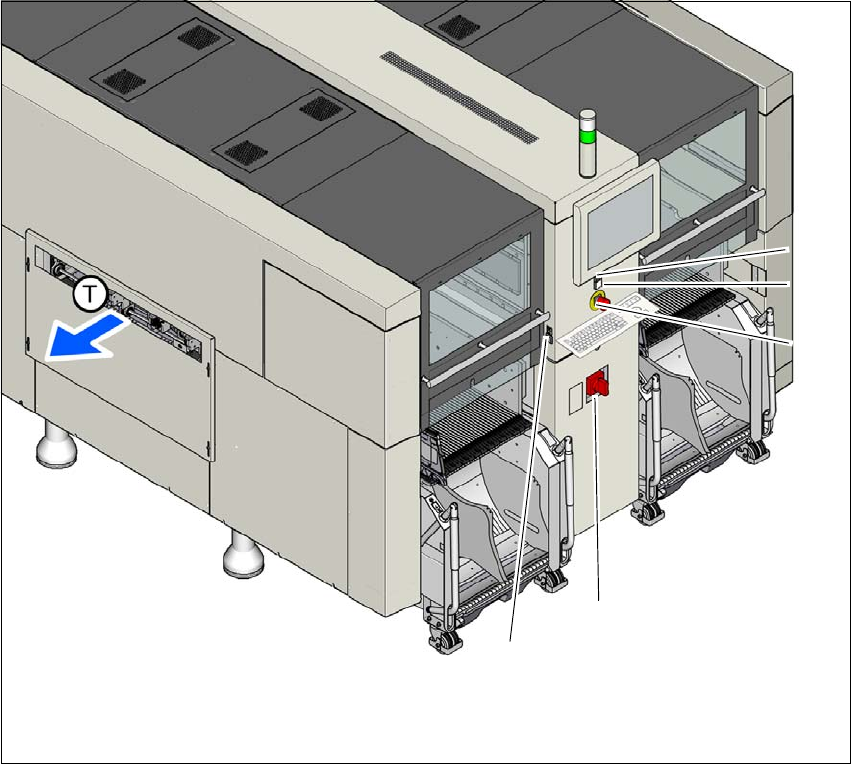

Fig. 2.6 - 5 Posizione di pulsanti e tasti - lato di uscita CST (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Tasto di arresto (nero)
(2) Tasto di avvio (verde)
(3) Tasto di ARRESTO DI EMERGENZA
(4) Interruttore principale
(5) Tasto per l'aggancio e lo sgancio del carrello CO nel rispettivo posteggio
(T) Direzione di convogliamento CST
(3)
(1)
(4)
(2)
(5)
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.6 Dispositivi di sicurezza
85
2

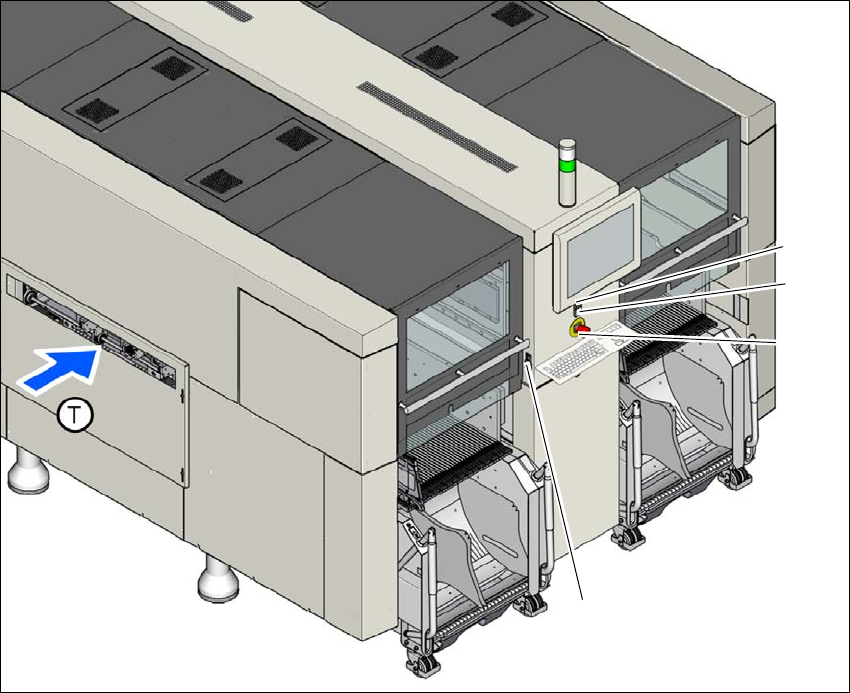

Fig. 2.6 - 6 Posizione di pulsanti e tasti - lato di ingresso CST (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Tasto di arresto (nero)
(2) Tasto di avvio (verde)
(3) Tasto di ARRESTO DI EMERGENZA
(4) Tasto per l'aggancio e lo sgancio del carrello CO nel rispettivo posteggio
(T) Direzione di convogliamento CST
(3)
(1)
(4)
(2)
