Istruzioni per l'uso SIPLACE serie X 1 Introduzione
Dalla versione software SR.706.1 SP1 Edizione 10/2014 1.2 Descrizione della macchina
33
1.2.5 Utilizzo non conforme agli scopi previsti
In caso di utilizzo non conforme agli scopi previsti possono insorgere pericoli per la salute e la vita
degli operatori e possono verificarsi danni materiali. Per questo motivo qualsiasi utilizzo non con-
forme agli scopi previsti è vietato. In caso di utilizzo non conforme la ASM Assembly Systems
GmbH & Co. KG non si assume alcuna responsabilità per gli eventuali danni che ne scaturiscono
e non garantisce il funzionamento appropriato e senza inconvenienti dei componenti della mac-
china.
Tra gli utilizzi non conformi agli scopi previsti si annoverano ad esempio:
– La messa in funzione della macchina di montaggio con dispositivi di sicurezza disattivati o
eliminati.
– Il funzionamento della macchina senza carrelli CO o non agganciati.
– Montaggio di componenti non conformi alle specifiche autorizzate.
– Uso di moduli di alimentazione componenti non autorizzati.
– Uso di accessori e moduli accessori non autorizzati.
– Uso della macchina da parte di personale non qualificato.
– Il funzionamento della macchina senza "dummy feeder" come riparo per impedire l'accesso
con le mani nei posteggi, qualora non tutti i posteggi siano dotati di moduli di alimentazione.
– Il funzionamento della macchina senza riparo per impedire l'accesso con le mani nel convo-
gliatore CST.
– La mancanza di una chiara corrispondenza tra le linee di alimentazione elettrica e le rispettive
macchine / apparecchiature opzionali installate.
– La permanenza contemporanea di più di una persona durante il riallestimento di un posteggio
del carrello CO.
– Il calpestamento delle lamiere di copertura e delle cappe protettive.
1.2.6 Indicazione sul livello di emissioni acustiche
1
Massima rumorosità 75 dB (A)
1 Introduzione Istruzioni per l'uso SIPLACE serie X
1.2 Descrizione della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
34
1.2.7 Indicazioni importanti sullo smaltimento di materiali o parti di macchine nel
rispetto dell'ambiente
Nelle macchine SIPLACE vengono utilizzati di preferenza sostanze, materiali e pezzi che pos-
sono essere facilmente separati e smaltiti nel rispetto dell'ambiente.
1
1.2.8 Compatibilità elettromagnetica (CEM)
Le macchine per montaggio di componenti SIPLACE sono progettate e collaudate per l'utilizzo
professionale nel settore industriale. In ambienti diversi dai suddetti è possibile che la compatibi-
lità elettromagnetica per l'emissione di segnali di disturbo non possa essere garantita.
1.2.9 Indicazione relativa agli accessori SIPLACE
1
NOTA
Smaltimento a regola d'arte e nel rispetto dell'ambiente da parte del gestore
Il gestore dell'impianto è il solo responsabile dello smaltimento dell'impianto, dei materiali
d'esercizio, materiali di consumo e dei pezzi soggetti a usura, a regola d'arte e nel rispet-
to dell'ambiente.
Rispettare a questo proposito le norme legislative nazionali per lo smaltimento dei
rifiuti e la tutela dell'ambiente.
NOTA
Utilizzo di pezzi di ricambio originali e accessori autorizzati
L'utilizzo di altri pezzi può compromettere la sicurezza e comporta la cessazione dell'as-
sunzione di responsabilità per le conseguenze che ne risultano.
Utilizzare esclusivamente accessori originali e autorizzati della ASM Assembly Sy-
stems GmbH & Co. KG.
Istruzioni per l'uso SIPLACE serie X 1 Introduzione
Dalla versione software SR.706.1 SP1 Edizione 10/2014 1.3 Concetto di lavorazione in linea
35
1.3 Concetto di lavorazione in linea
1.3.1 Descrizione del concetto di lavorazione in linea suggerito
Flessibilità, modularità, compattezza ed elevate prestazioni contraddistinguono il concetto alla
base delle SIPLACE, un concetto che consente la configurazione individuale di una linea di pro-
duzione con moduli uguali e diversi. Se cambiano i requisiti di produzione, grazie alla loro com-
pattezza é possibile ricombinare velocemente e senza grandi sforzi i singoli sistemi di montaggio.
1

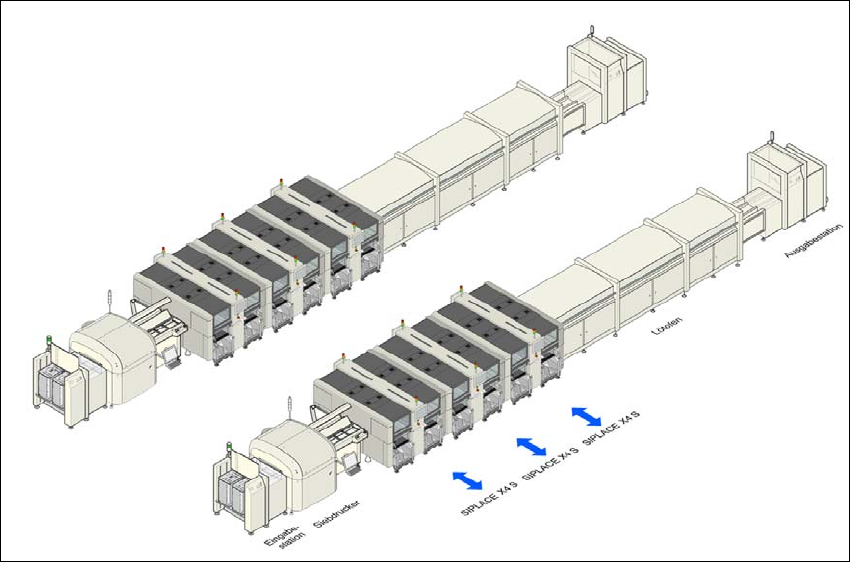

Fig. 1.3 - 1 Organizzazione delle linee (esempio)
La serie SIPLACE ha il sistema di montaggio adatto a ogni livello di prestazione.
