2.6 Dispositivi di sicurezza
2.6.1 Cappe protettive
L'area di traslazione dei portali è riparata da quattro cappe protettive mobili. Le cappe protettive
e i rivestimenti fungono da dispositivi di separazione e protezione impedendo l'accesso all'interno
della macchina.
2
2

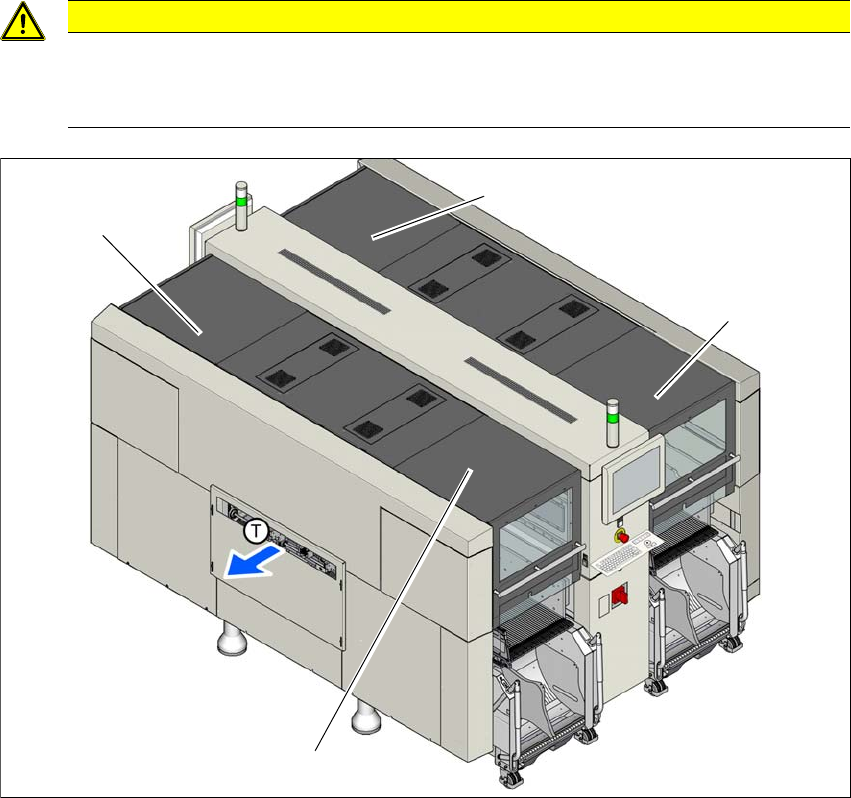

Fig. 2.6 - 1 Cappe protettive (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Cappa protettiva posteggio 1
(2) Cappa protettiva posteggio 2
(3) Cappa protettiva posteggio 3
(4) Cappa protettiva posteggio 4
ATTENZIONE
Rischio di danneggiamento!
In caso di eccessivo carico le cappe protettive e i rivestimenti possono danneggiarsi.
Pertanto non calpestare e non salire sulle cappe e i rivestimenti.
(4)
(1)
(3)
(2)
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.6 Dispositivi di sicurezza
81
Funzionamento 2
Se si apre una delle cappe protettive verso l'alto si interrompe immediatamente l'alimentazione di
corrente agli assi del portale, che quindi si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere il rivestimento".
Chiudere le cappe protettive e premere il tasto di avvio (pos. 1 nella fig. 2.6 - 2) per continuare
il montaggio.
2
Fig. 2.6 - 2 Posizione dei tasti di avvio (verdi) sulla macchina (esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Tasto di arresto (nero) sulla macchina
(2) Tasto di avvio (verde) sulla macchina
(2)
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.6 Dispositivi di sicurezza Dalla versione software SR.706.1 SP1 Edizione 10/2014
82
2.6.2 Riparo per impedire l'accesso con le mani nel convogliatore CST
Un apposito riparo nel convogliatore per circuiti stampati impedisce l'inserimento delle mani nella
macchina, se non è montata alcuna prolunga del nastro di ingresso e di uscita.
Se sul nastro di ingresso e/o di uscita non è montata alcuna prolunga, il riparo per impedire l'ac-
cesso con le mani deve essere montato in questo punto. Ciò significa che il riparo per impedire
l'accesso con le mani deve essere montato sul nastro di ingresso della prima macchina e sul na-
stro di uscita dell'ultima macchina di una linea. Se una macchina SIPLACE della serie X viene
fatta funzionare al di fuori di una linea e senza alcuna prolunga del nastro di ingresso e di uscita,
il riparo per impedire l'accesso con le mani deve essere montato sul nastro di ingresso e su quello
di uscita della macchina.
2
Fig. 2.6 - 3 Riparo per impedire l'accesso con le mani sulla macchina SIPLACE X4 S
(1) Riparo per impedire l'accesso con le mani
(1)
