第 1 部 基本篇 第 2 章 生产
3) 空打
图2-8-2-2-2 设定空打条件
No.
项目 内容
１ 贴片范围
(步骤号)
要限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数
项中显示每 1 个电路中的总贴片步骤数。仅当输入顺序时才能指定此
项。
２ 自动输送间隔 自动传送跟踪时，请设置在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片跟踪 设置空打基板后是否进行摄像机的贴片点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一点。
４ 吸取跟踪 设置空打基板前是否进行摄像机的吸取点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪吸取点。
·手动传送：在吸取点停止，由操作人员输入后移动到下一点。
2-37
第 1 部 基本篇 第 2 章 生产
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示操作选项中的设置所对应的生产状态画面（图2-8-3-1-1 生
产状态显示画面）或生产设备状态画面（图2-8-3-2-1 生产设备状态画面）。
如果按下<START>开关时，尚未完成返回原点，则应先按下<ORIGIN>开关返回原点，然后再次按
下<START>开关。
注意
按下<START>开关，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
注意
如果尚未进行过送料器台架识别时(在返回原点后立即)，会在移动吸取位置
前自动识别送料器台架。执行送料器台架识别时，由于贴片头会横跨供给装
置的上方，因此请勿将手、脸等靠近或伸入装置中。
2-38
第 1 部 基本篇 第 2 章 生产
2-8-3-1 生产状态
按下<START>开关生产开始后，若操作选项的“生产（显示）”选项卡中没有勾选“生产中显示
设备画面”选项，则会显示生产状态。
画面上，根据“工具”/“操作选项”的“生产(显示)”选项卡(是否勾选“放大显示生产基板数
量”) 中的设置，会有不同的显示。(参见第6章 操作选项)

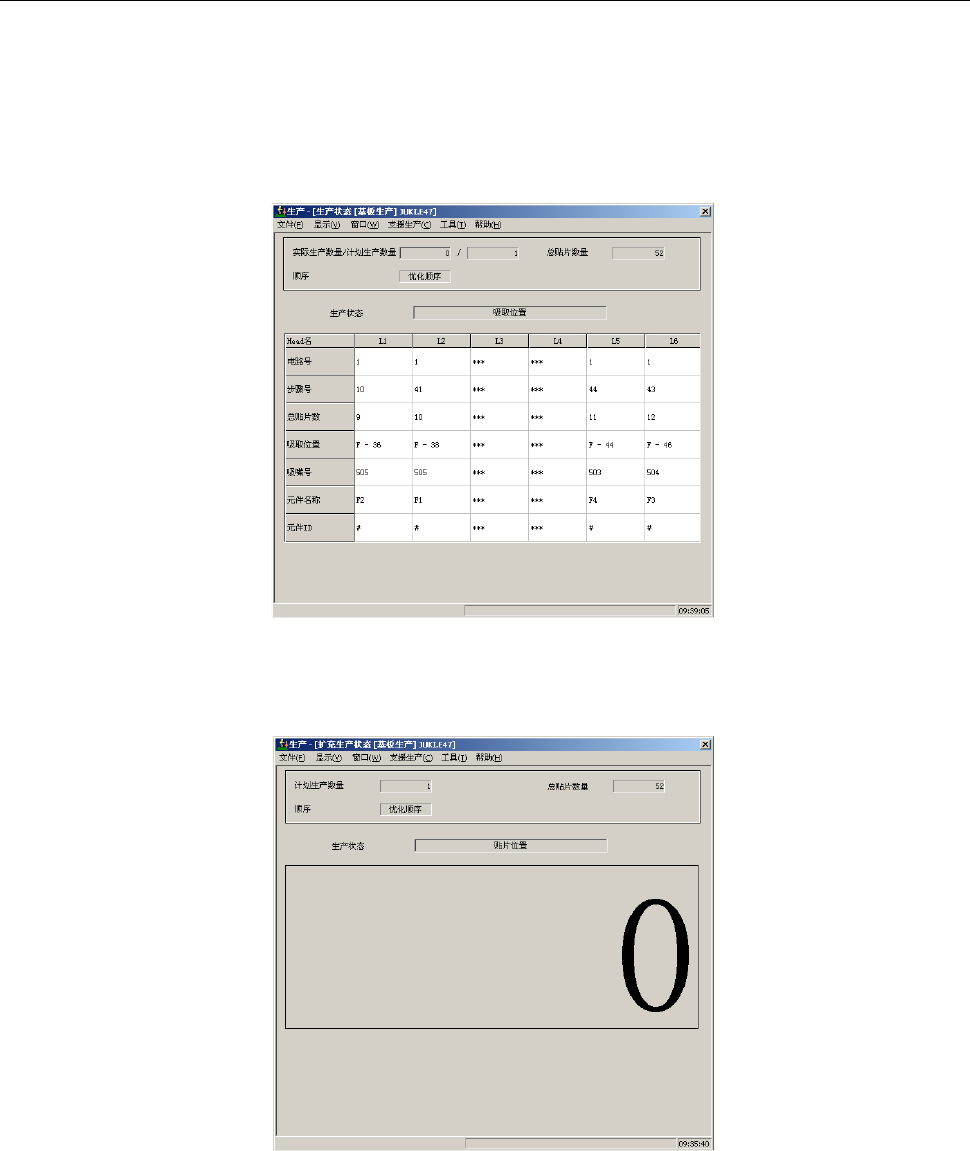

◇ 通常的生产状态显示画面
图2-8-3-1-1 生产状态显示画面
◇ 在操作选项的“生产(显示)”选项卡中勾选“放大显示生产基板数量”项时
图2-8-3-1-2 生产状态显示画面(放大显示)
2-39
