第 2 部 功能详解篇 第 9 章 设备运行信息
9-5-17 重新设置设备运行信息
在各种画面上显示设备运行信息时，可选择菜单栏的“数据(D)”/“重新设置”，或点击工具栏
的“重新设置”按钮，重新设置现有画面上显示的运行信息。也可用“设备作业信息全部初始化”
方式，重新设置所有设备的运行信息。
9-5-17-1 通过对话框方式重新设置运行信息
通过答问对话框方式，对机器驱动情报、HMS操作信息、轴运转信息、坏板标记传感信息、应用
软件运行信息等进行确认，重新设置。
在显示运行信息画面时，选择菜单栏的“数据(D)”/“重新设置”，或点击工具栏的“重新设置”
按钮时，会出现下列确认对话框。
图9-5-17-1-1 询问重新设置设备驱动情报 图9-5-17-1-2 询问重新设置 HMS 操作信息
图9-5-17-1-3 询问重新设置轴运转信息 图9-5-17-1-4 询问重新设置坏板标记传感信息
图9-5-17-1-5 询问重新设置应用程序运行信息 图9-5-17-1-6 询问重新设置真空泵运行信息
点击“确定”按钮后，相关的各项作业数据全部重新设置。
点击“取消”按钮后，不执行重新设置，显示出原数据。
9-25
第 2 部 功能详解篇 第 9 章 设备运行信息
9-5-17-2 在重新设置项目选择画面上重新设置设备运行信息
在反映各项运行信息的菜单上点击“数据（D）”、“重新设置”，或点击工具栏的“重新设置”，
即可显示“重新设置”画面。

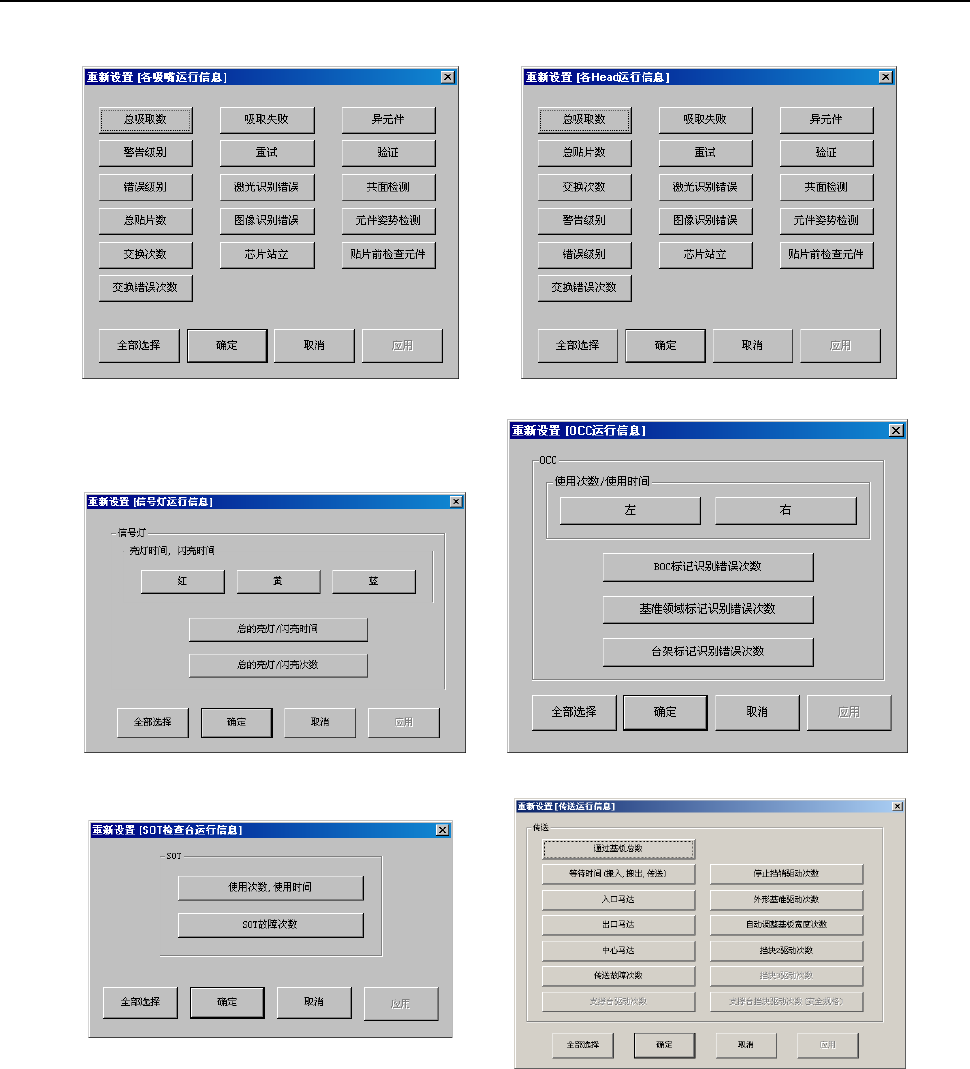

图9-5-17-2-1 重新设置各吸嘴运行信息画面 图9-5-17-2-2 重新设置各 Head 运行信息画面
图9-5-17-2-3 重新设置信号灯运行信息画面 图9-5-17-2-4 重新设置 OCC 运行信息画面
图9-5-17-2-5 重新设置 SOT 检查台运行信息画面 图9-5-17-2-6 重新设置传送运行信息画面
9-26
第 2 部 功能详解篇 第 9 章 设备运行信息

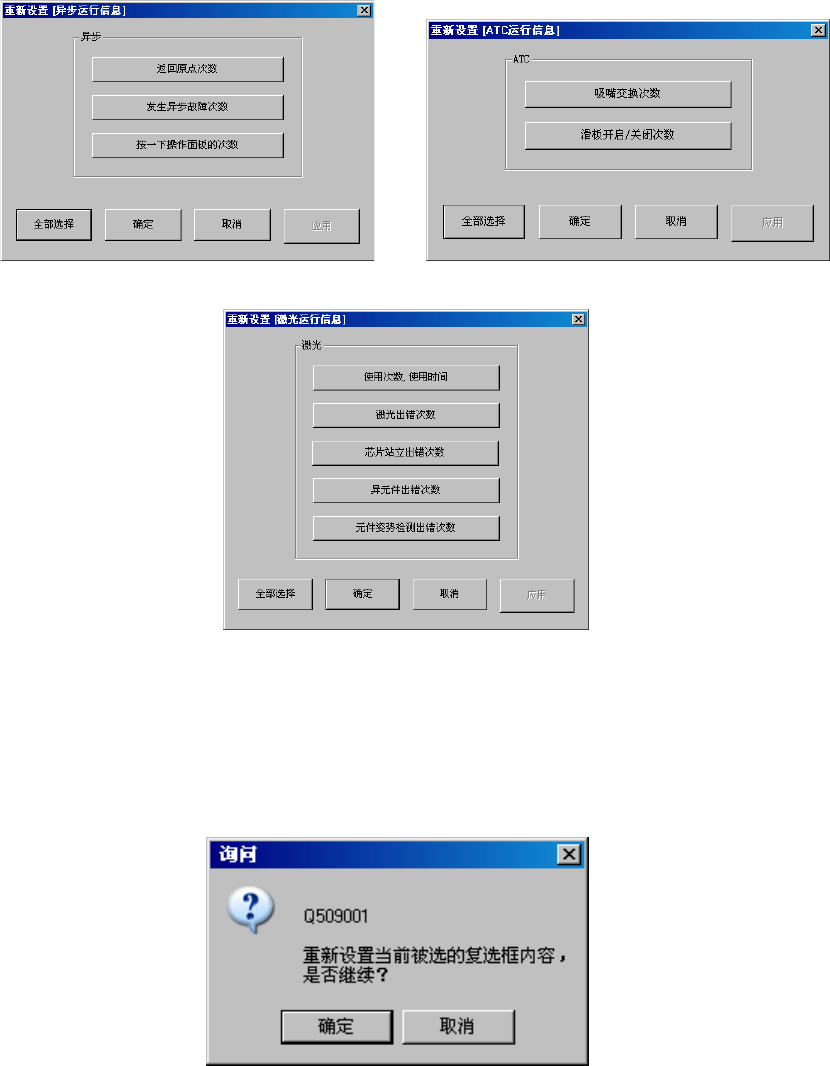

图9-5-17-2-7 重新设置异步运行信息画面 图9-5-17-2-8 重新设置 ATC 运行信息画面
图9-5-17-2-9 重新设置激光运行信息画面
各种选择画面中，均显示有数据项目按下式按钮（勾选项形式的）。
可以用按钮选择个别项目重新设置，也可以“全选”。选择后按“确认”或“应用”按钮，即
可显示如下画面。
图9-5-17-2-10 询问是否重新设置运行信息
选择“确定”后,被选择的项目即可重新设置。
选择“取消”时，维持原设定不进行重新设置。
9-27
