2-11-11-7 基板安装画面
点击生产开始前处理画面显示的”基板传送”按钮，将中间站台（工作站）上的基板安装到能够重夹的
位置。

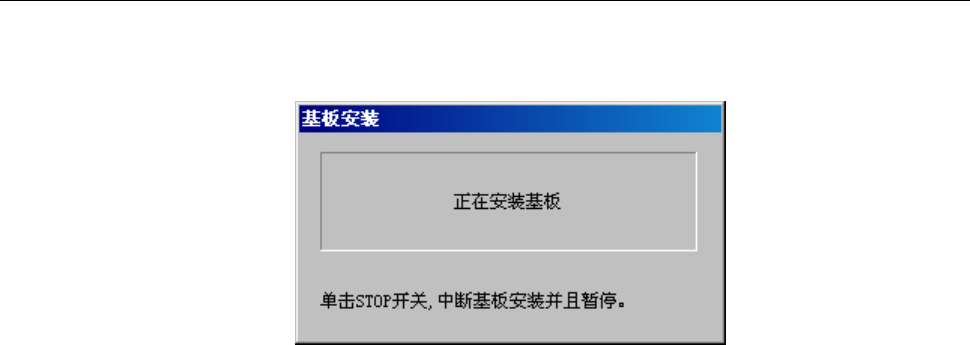

图2-11-11-7-1 基板设置
此时，如果按下<STOP>开关，则返回通过状态。
2-123
第 1 部 基本篇 第 2 章 生产
2-11-12 继续返回原点
2-11-12-1 通常的返回原点
起动时，或在不能继续返回原点时，按下<ORIGIN>开关，会显示如下的返回原点画面。

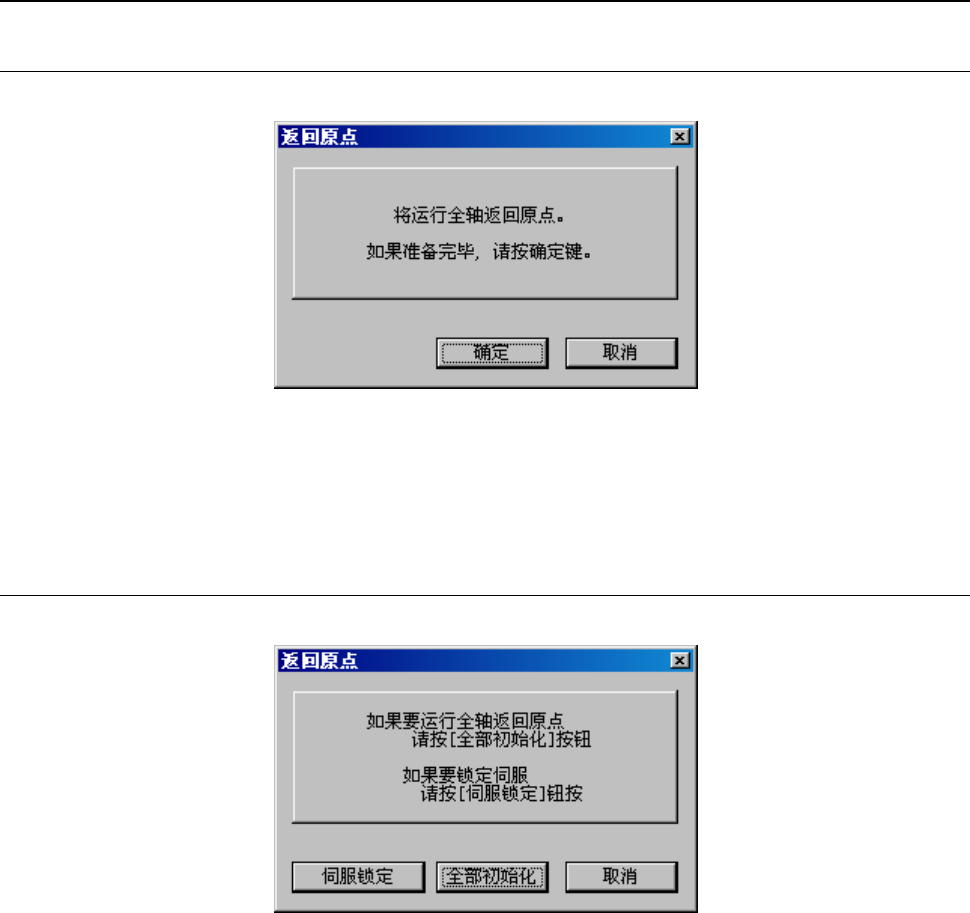

图2-11-12-1-1 通常的返回原点
“确定”按钮 ：进行全轴返回原点。
“取消”按钮 ：不进行返回原点，结束返回原点画面。
2-11-12-2 继续返回原点
在可进行继续返回原点的状态下，按下<ORIGIN>开关，会显示如下返回原点画面。
图2-11-12-2-1 继续返回原点
“伺服锁定”按钮 ：锁定各轴伺服。
“全部初始化”按钮：进行全轴返回原点。
“取消”按钮 ：不进行返回原点，退出返回原点画面。
2-124
第 1 部 基本篇 第 2 章 生产
2-11-12-3 继续返回原点的条件
要显示继续返回原点画面，必须先完成一次全轴返回原点。
◇ 因切断伺服电源出现非同步现象时，可否进行继续返回原点列表如下。
表2-11-12-3-1
No. 非同步现象 继续返回原点
1 主机异常停止 ×
2 供料器悬浮瞬间停止 ○
3 各轴限位传感器检测 ×
4 MTS 异常停止 ×
5 各轴报警 ×
6 打开盖罩时为 POWER OFF 的状
态(仅 EN 机) 注１
○
注１：EN 机在盖罩打开时，为“POWER OFF”状态并显示错误。
◆ 发生下述情况时，不能进行继续返回原点。
① 全轴返回原点未完成时
② 已执行了继续返回原点，但未完成时
