第 1 部 基本篇 第 2 章 生产

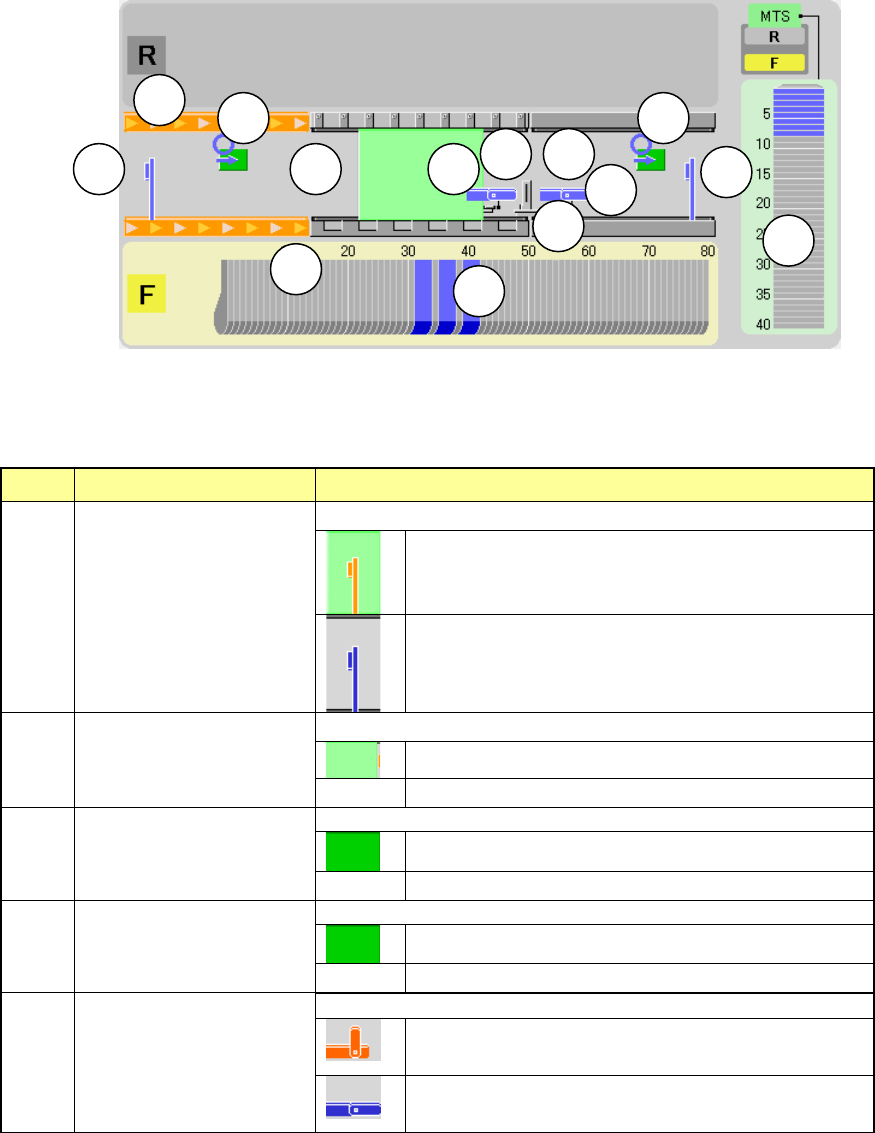

(2) 各设备状态显示(例：传送方向 左->右、前面基准)
1） 显示
各传感器、信号的状态用图形标记显示。
图2-8-3-2-3 设备状态显示示例
2） 图形标记的说明
No
项目
显示
1 In、Out 传感器
1-1: In 传感器
1-2: Out 传感器
显示 In、Out 传感器的状态｡
ON 状态
OFF 状态
2 等待传感器（选项）
显示等待传感器状态｡
ON 状态
无显示 OFF 状态
3
停止传感器
显示停止传感器的状态｡
ON
状态
无显示 OFF 状态
4
停止传感器
2
显示停止传感器
2
的状态｡
ON
状态
无显示 OFF 状态
5
停止挡销
显示停止挡销的状态｡
ON 状态
OFF
状态
1-2
2
6
3
7
8-1
8-2
9
10
11
12
1-1
4
5
2-43

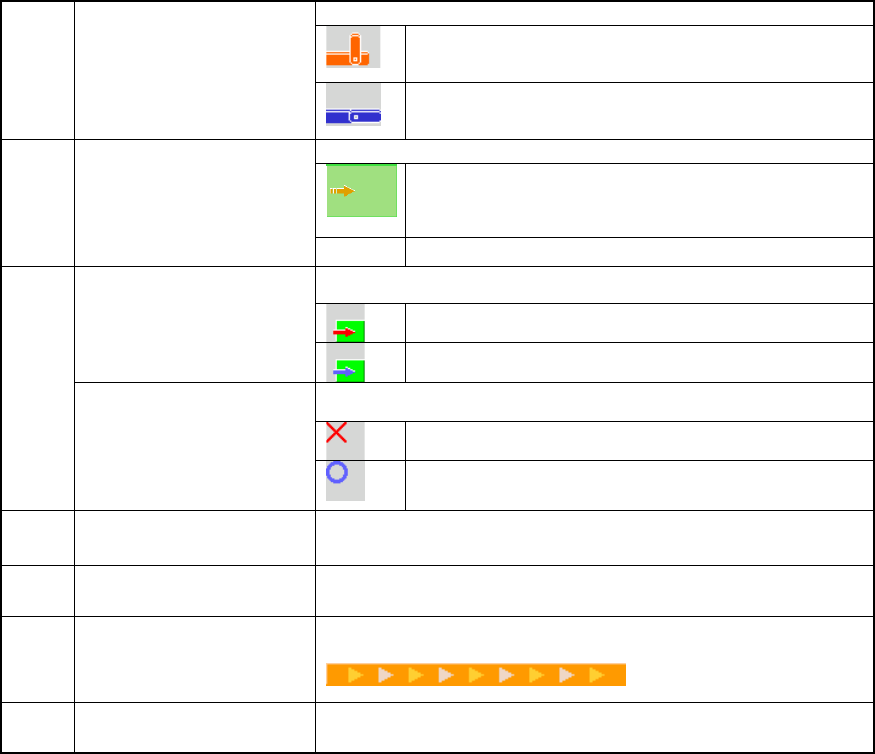

第 1 部 基本篇 第 2 章 生产
6
停止挡销
2
显示停止挡销
2
的状态。
ON 状态
OFF 状态
7
C-OUT
传感器（选项）
显示
C-OUT
传感器的状态｡
ON 状态
无显示 OFF 状态
8
Ready In/Out
8-1:Out
8-2:In
显示
Ready In/Out
信号的状态。
ON
状态
OFF
状态
Board Available In/Out
8-1: In
8-2: Out
显示 Board Available In/Out 信号的状态。
ON 状态
OFF 状态
9
供料器状态
显示供料器的状态。（包括占有位置）
蓝：正常状态、 黄：无元件 ､ 红：错误状态
10
最差供料器
吸取率最低、或吸取错误最多的 3 个供料器（在操作选项“最差供料
器表示方法”中选择）用 ▲显示。
11
传送马达状态
传入、中央、传出
显示传送马达的状态。
运作中
12
托盘状态
（支架(托盘工作站)、MTS
）
显示托盘的状态。
蓝：正常状态、 黄：无元件 ､ 红：错误状态
2-44
第 1 部 基本篇 第 2 章 生产

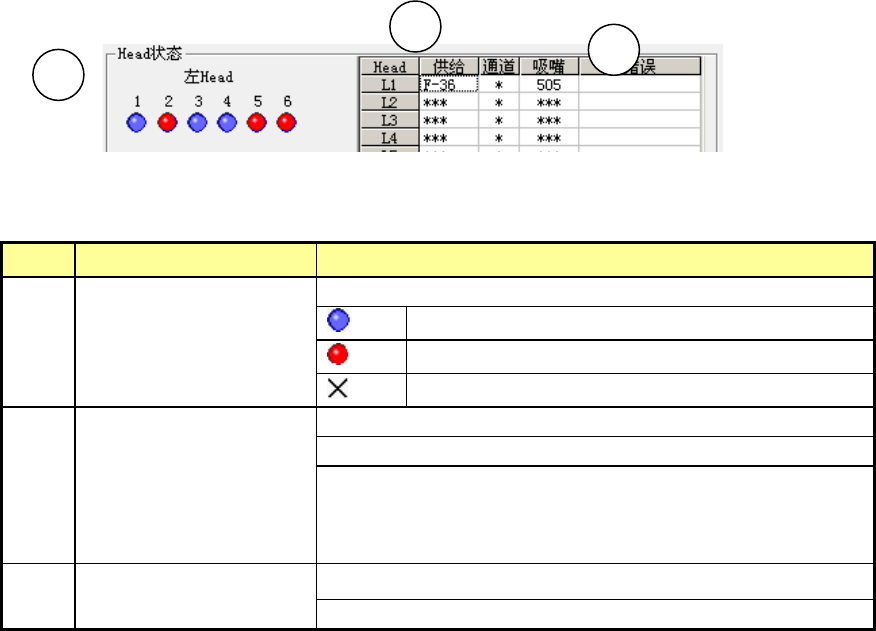

（3） Head 信息
图2-8-3-2-4 Head 显示
各显示项目的说明
No
项目
显示
1 Head 使用状态
（左 Head: 1～6）
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
贴片头未使用状态
2
Head 信息
送料器：显示贴片头吸取的元件的供给装置信息。
吸嘴：显示贴片头正在使用的吸嘴信息。
错误：发生错误时显示错误信息。
错误内容为：芯片站立、无元件、激光识别、贴片异常、
异类元件、吸取失败、吸取偏移、元件方向、激光角度、
其他。
3 生产状态
显示生产状态。
同时吸取不成功时，显示“同时吸取失败”。
2
3
1
