第 1 部 基本篇 第 1 章 设备概要 1-2 本设备的构成 1-2-1 本设备的构成 图 1- 2 - 1- 1 正面图 图 1 - 2 -1 - 2 右面图 ① 监视器 ⑥ 信号灯 ⑨强力制动器解除开关 ② 液晶显示器 ⑦ 主开关 ⑩真空泵（选购项） ③ HOD 单元（选购项） ⑧ 过滤器调节器 ④ 键盘 、 轨迹球 ⑨ 空气流量计 图 1 - 2- 1 - 3 ① ATC 单元 ⑤基板传送单元 ② LNC60 贴片头单元 ⑥ C…
第 1 部 基本篇 第 1 章 设备概要
机种名称
JX-300LED
备注
DVD/CD-ROM
驱动器（
USB
）
●
FD
驱动器（
USB
）
●
装置机器
供料器浮起传感器
○ 仅限前侧
自动工具更换装置（
ATC
）
○
大型元件专用废弃
BOX
－
柔性自动校准系统（
FCS
）
○
FCS
调整夹具
●
供料器位置指示功能（
FPI
）
●*1 仅限前侧
元件验证功能（
CVS
）
－
共面性
－
简易负荷控制
－
识别焊锡印刷补偿贴片位置功能
－
生产支持系统
Flexline DB
○
外部程序装置（
EPU
）
●
Flexline CAD
●
HLC(
主生产线计算机
)
－
提高车间生产性支持系统
・
IS
－
・
IFS-NX
－
白名单方式杀毒软件
○
供料器台架（机械式）
机械式供料器台架（前侧固定式
/
后侧无）
○
机械统一更换台方式
－
机械式供料器用统一更换台车
－
机械式供料器用
Intelli
小车
－
连接器托架
－
IC
回收带
－
元件供给装置
带式供料器
/
散料供料器
●
管式供料器
●
多层供料器
－
托盘供给装置
MTS
●*3
(
仅限
TR5SNR)
TR5S
安装单元
●*1*3
托盘工作台
●*1
(
仅限后侧
)
MTC
－
DTS
－
托盘架
●
卷筒安装台
●
自动切带刀
－
垃圾箱
●
*1 该选购项为工厂出货选项。
*2 中文规格、英文规格为标准装备。
*3 安装 MTS 时，主机后侧需要[TR5S 安装单元]。
1-4
第 1 部 基本篇 第 1 章 设备概要
1-2 本设备的构成
1-2-1 本设备的构成

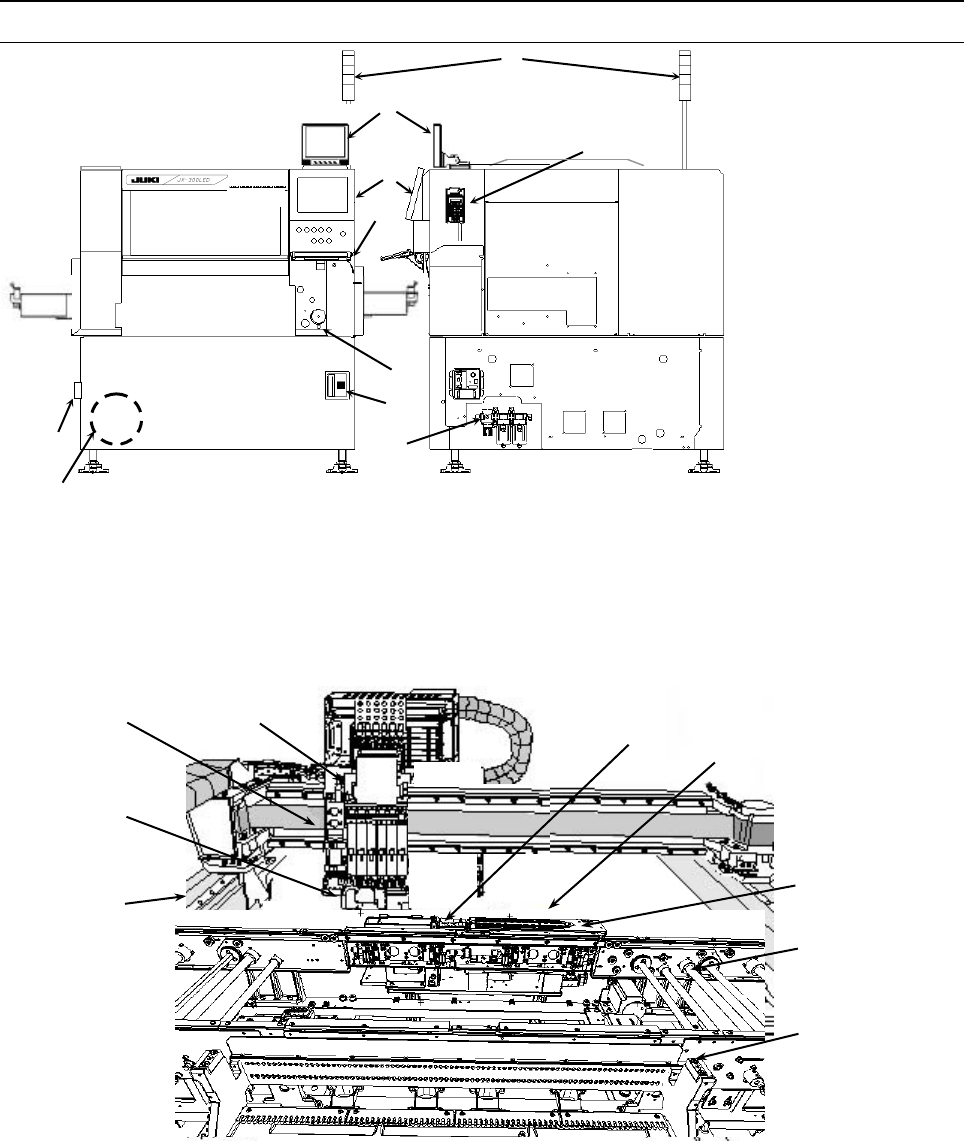

图1-2-1-1 正面图 图1-2-1-2 右面图
① 监视器
⑥ 信号灯 ⑨强力制动器解除开关
② 液晶显示器 ⑦ 主开关 ⑩真空泵（选购项）
③ HOD 单元（选购项）
⑧ 过滤器调节器
④ 键盘、轨迹球
⑨ 空气流量计
图1-2-1-3
① ATC单元 ⑤基板传送单元
② LNC60贴片头单元 ⑥CAL 块单元
③ OCC单元(L) ⑦送料器台架单元
④ X-Y单元 ⑧HMS 单元（选购项）
①
②
③
④
⑥
⑧
⑨
⑩
③
①
②
④
⑤
⑥
⑧
・
⑦
⑦
⑤
1-5
第 1 部 基本篇 第 1 章 设备概要

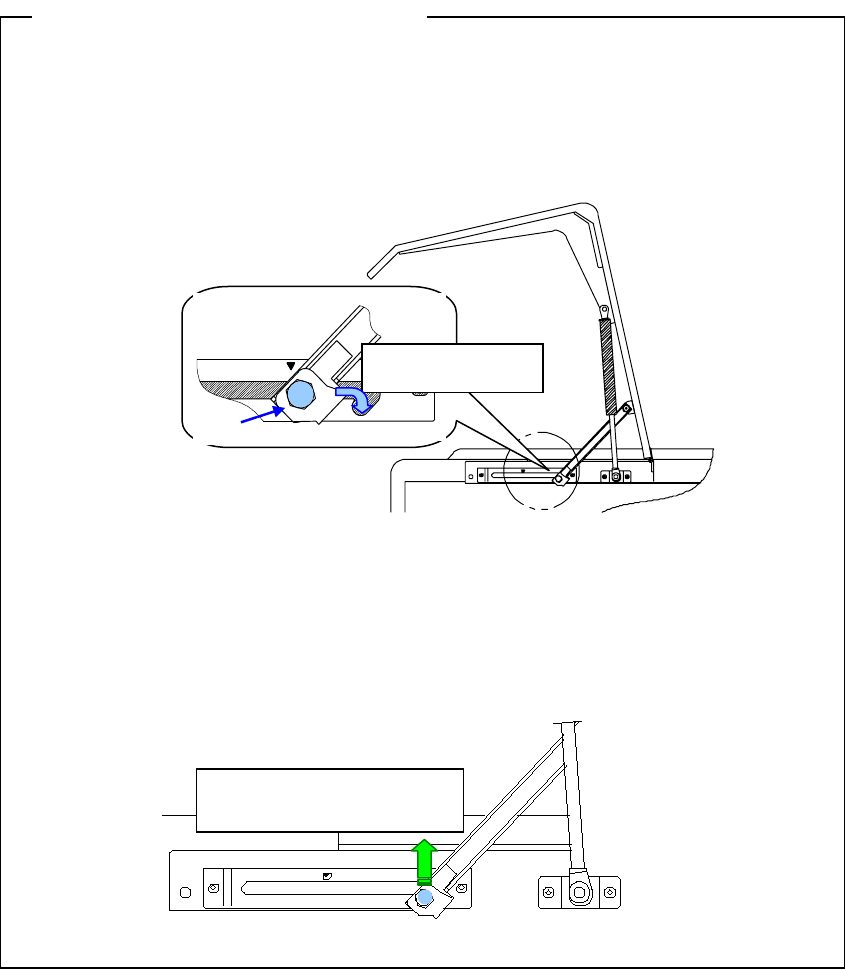

◆打开安全盖时要把盖子向上开足直到上了锁，确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
﹡
没有上好锁就放开手时，盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。
〈﹡注：开关安全盖时的注意事项〉
将手把向上提，解开锁后，
再关闭安全盖子。
确认手把已推到头并
且稳定。
安全盖打开状态（侧面图）
手把
1-6
