第 1 部基本篇第 4 章制作生产程序 1) 基板尺寸（基板外形尺寸）输入基板外形尺寸。带有模型基板时，请输入包括模型基板在内的尺寸。与传送方向相同的方向为 X ，与传送方向成直角的方向为 Y 。 2) 定位孔位置不设置。 3) 基板设计偏移量输入以基板位置基准看的基板设计端点的位置。使用 CAD 数据时，需要将规定的原点 (CAD 原点或自己公司特有的原点 ) 作为基板位置基准时，请输入由 CAD 等…

第 1 部基本篇第 4 章制作生产程序

（2）单板基板

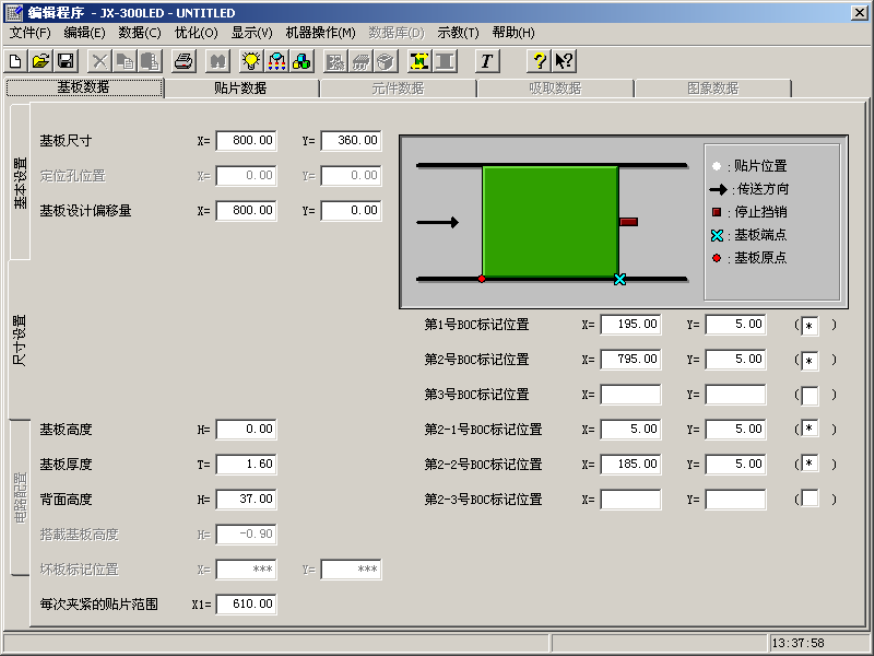

图 4-3-3-2-1 基板数据尺寸设置画面(单板基板)

4-11

第 1 部基本篇第 4 章制作生产程序

基板尺寸（基板外形尺寸）

输入基板外形尺寸。

带有模型基板时，请输入包括模型基板在内

的尺寸。

与传送方向相同的方向为X，与传送方向成

直角的方向为Y。

定位孔位置

不设置。

基板设计偏移量

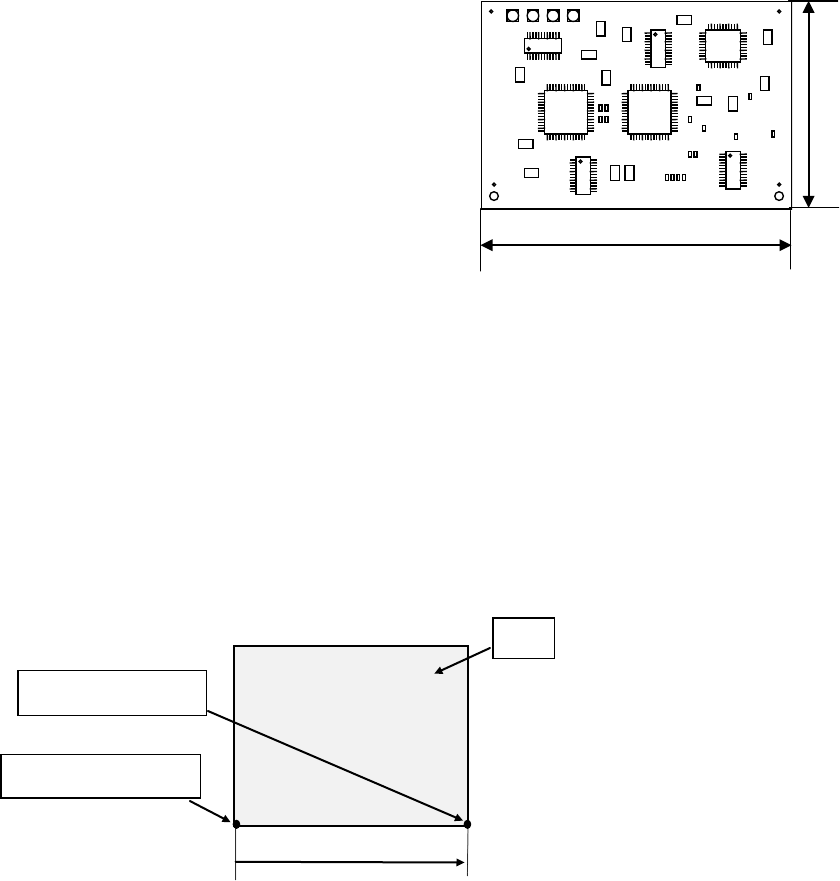

输入以基板位置基准看的基板设计端点的位置。

使用CAD数据时，需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准时，请输

入由CAD等规定的从基板位置基准到基准位置(基板设计端点)的尺寸。

外形尺寸 X

基板尺寸 Y

传送为前面基准，基板流向为左→

右时，当基板位置基准在基板左下

角时，应

在基板设计偏移量 X、Y

坐

标中分别输入

(Xb，0)的值。

取正值。

基板位置基准

基板设计端点

基板

Yb=0

4-12

第 1 部基本篇第 4 章制作生产程序

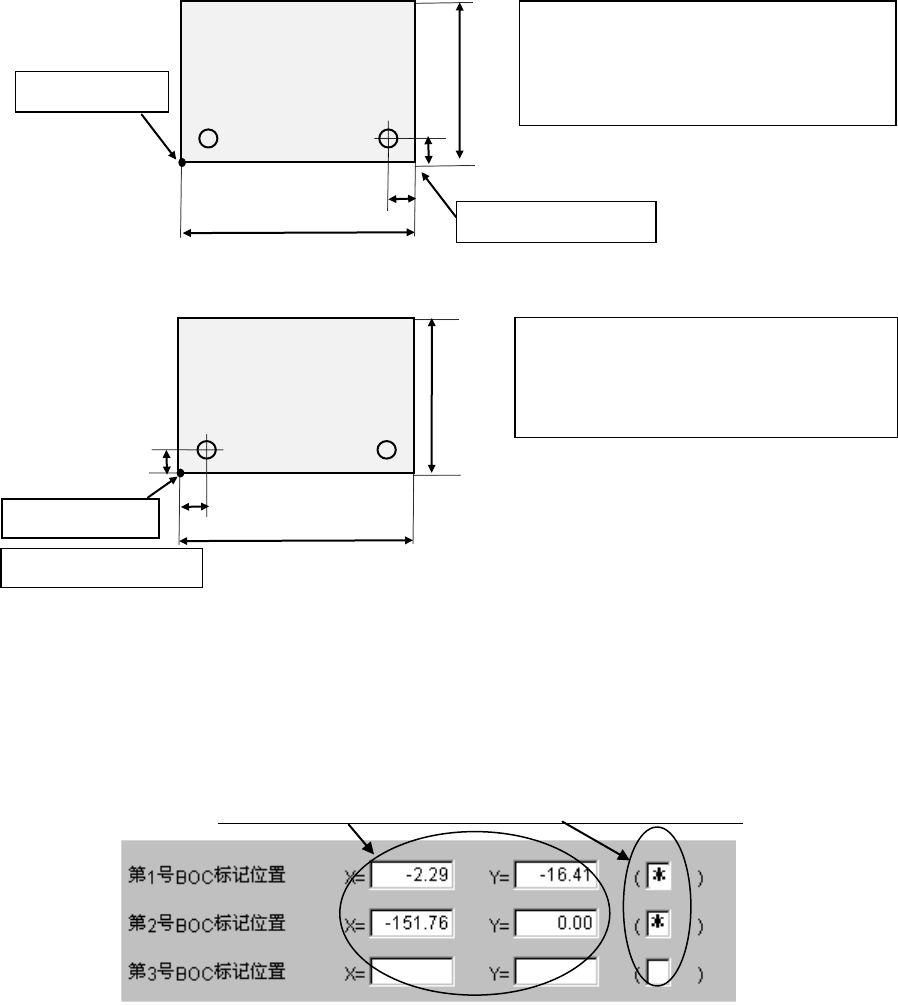

例) 以下是将左下角定为基板位置基准时(单位为 mm)的例子。

① L→R 时：

② R→L 时：

BOC 标记位置

输入由基板位置基准到各BOC标记的中心位置的尺寸，进行标记形状的示教。

BOC标记需要2点或3点。

有关示教方法，请参见“第4章 4-5-2 示教”。

输入 X、Y 坐标。选择此处，用 HOD 示教标记形状。

◆使用2点时：可校正设计尺寸和实际尺寸(测量尺寸)的差及旋转方向的误差。

请将第3点留为空白。另外，当基板上存在多个标记时，要从贴片范围整体看，

选择对角线上的2点。

◆使用3点时：在2点情况的基础上，还可校正X轴和Y轴的直角度的倾斜。

基板外形尺寸 X=165 Y=125

基板设计偏移量 X=165 Y=0

基板位置基准

基板设计端点

125

165

基板外形尺寸 X=165 Y=125

基板设计偏移量 X=0 Y=0

基板位置基准

基板设计端点

125

165

4-13
