第 1 部 基本篇 第 1 章 设备概要
1-3-3 操作方法
1-3-3-1 命令的选择
命令的选择方法有菜单选择与命令按钮选择两种。
但用命令按钮不能选择所有的命令。
需选择详细命令时,应通过菜单进行选择。
同时使用菜单与命令按钮进行操作,可提高操作效率。
(1)
通过菜单进行选择
通过菜单来执行命令，有以下两种方法。
：用轨迹球来选择。
：操作键盘来选择。
1) 用轨迹球选择的方法
用轨迹球选择的方法与普通的Windows操作相同。
① 用轨迹球随时点击所需菜单,达到目标命令后,点击该命令即可。
示例：桌面画面,可随时点击[文件] → [打印] → [生产程序一览],选择[生产程序一览]。
图1-3-3-1-1 使用轨迹球选择
1-45
第 1 部 基本篇 第 1 章 设备概要
2) 在键盘上选择
用键盘选择菜单,有“按箭头键依次选择”与“按快捷键”两种方式。
下面以生产编辑程序画面示例说明:
按[Alt]键激活菜单栏后,[文件]菜单便会反色显示。

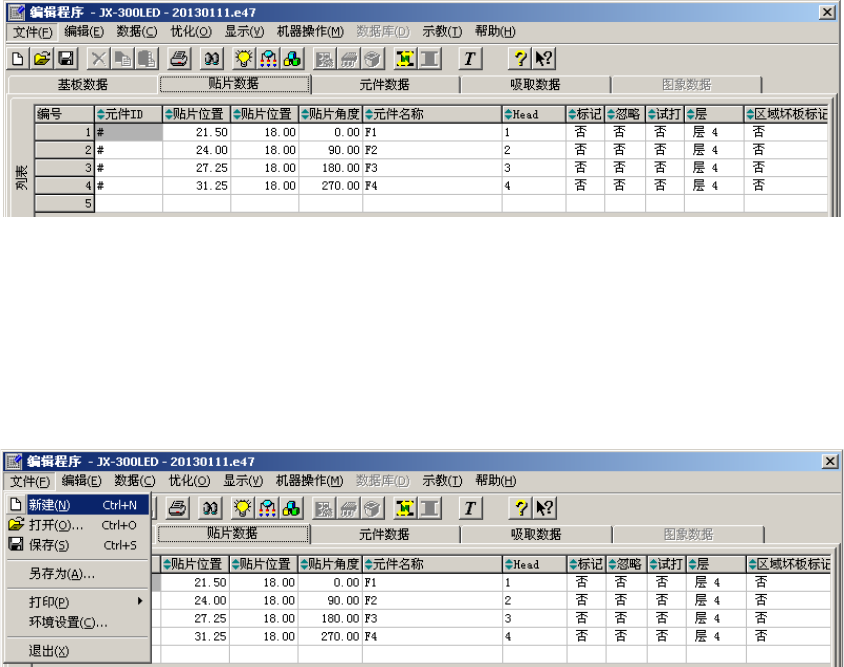

图1-3-3-1-2 激活菜单栏
① 按方向键选择菜单
按[→]键或[←]键,在菜单栏之间移动选择菜单项目。
用[↑]键或[↓]键在下拉菜单中选择。
在反色显示的菜单上按[Enter]键执行命令。
中途可按下[Esc]键来关闭菜单。
图1-3-3-1-3 按[Alt]键激活菜单栏,在[文件]菜单上按[↓]键时的画面
1-46
第 1 部 基本篇 第 1 章 设备概要
② 使用快捷键
按菜单上显示的下划线字母(如[文件]中的“F”)便可选择并执行该项。
先用[Alt]键激活菜单栏,再按下[C]键,则显示[数据]下拉菜单。再按下[P]键,就可执行[贴片数据]。
图1-3-3-1-4 用快捷键来选择菜单
此外,在下拉菜单内,如果项目右侧显示有组合键,即使不激活菜单栏亦可直接执行。
菜单未激活时,可按[Ctrl+O]键执行 [打开
...(O)]
图1-3-3-1-5 用快捷键可直接执行的项目示例
1-47
