JX-300LED_使用说明书.pdf - 第464页
第 1 部 基本篇 第 4 章 制作生产程序 ③中心偏移时 设定的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。 ④空洞边界检查失败时 空洞（凹槽）边界检查失败时，显示如下错误提示。 ⑤ 因自动示教出现同时吸取偏移时 出现同时吸取偏移时，显示如下询问。 精度优先的情况下请按 [ 是 ] ，速度优先的情况下请按 [ 否 ] 。 4- 191
第 1 部 基本篇 第 4 章 制作生产程序

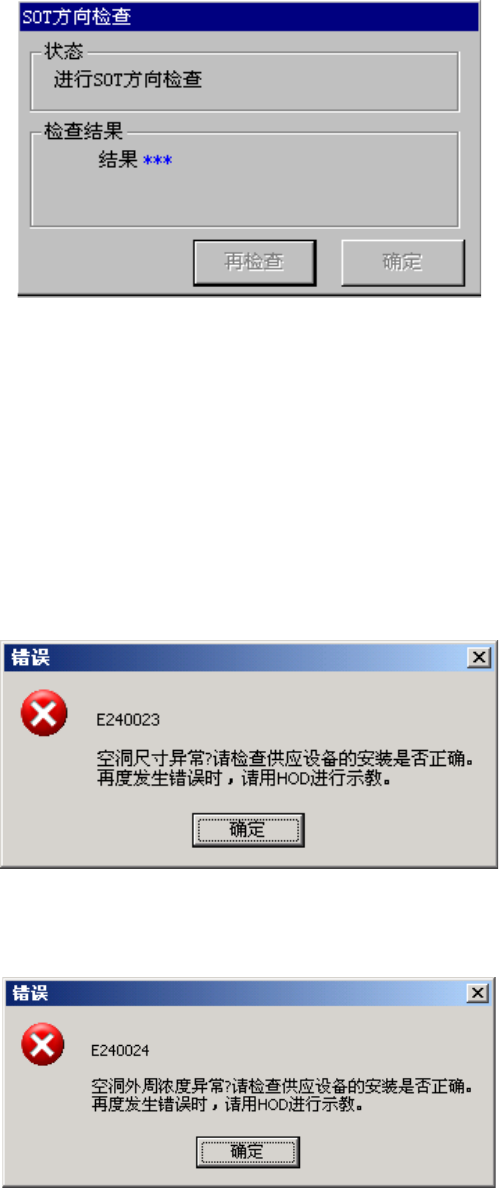

8) 跟踪时的 SOT 方向检查(选项)
在跟踪暂停时，可进行SOT方向检查。
在SOT方向检查中，显示如下画面。
SOT方向检查后，检查结果显示“OK”或“NG”。
9) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。
①尺寸异常时
空洞（Cavity）指的是，装元件的凹槽。元件尺寸与空洞（凹槽）尺寸相比显得异常时，显示
如下错误提示。
②浓度异常时
空洞（凹槽）影子浓度异常时，显示如下错误提示。
4-190
第 1 部 基本篇 第 4 章 制作生产程序

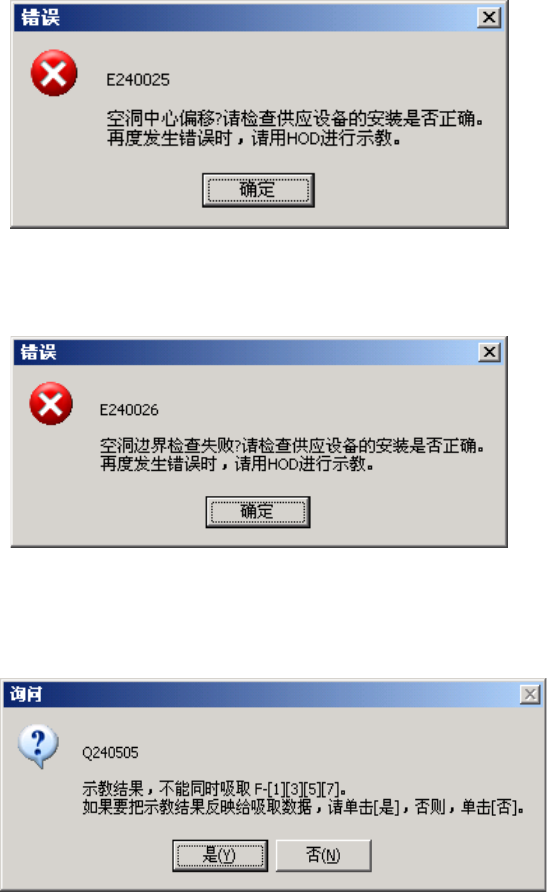

③中心偏移时
设定的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
④空洞边界检查失败时
空洞（凹槽）边界检查失败时，显示如下错误提示。
⑤ 因自动示教出现同时吸取偏移时
出现同时吸取偏移时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
4-191
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-5 管理
对“示教”中，在标记数据示教时注册的标记数据的数据库文件进行各种管理。
（1）管理：标记数据库
对于标记数据示教时注册的标记数据的数据库文件进行各种管理。

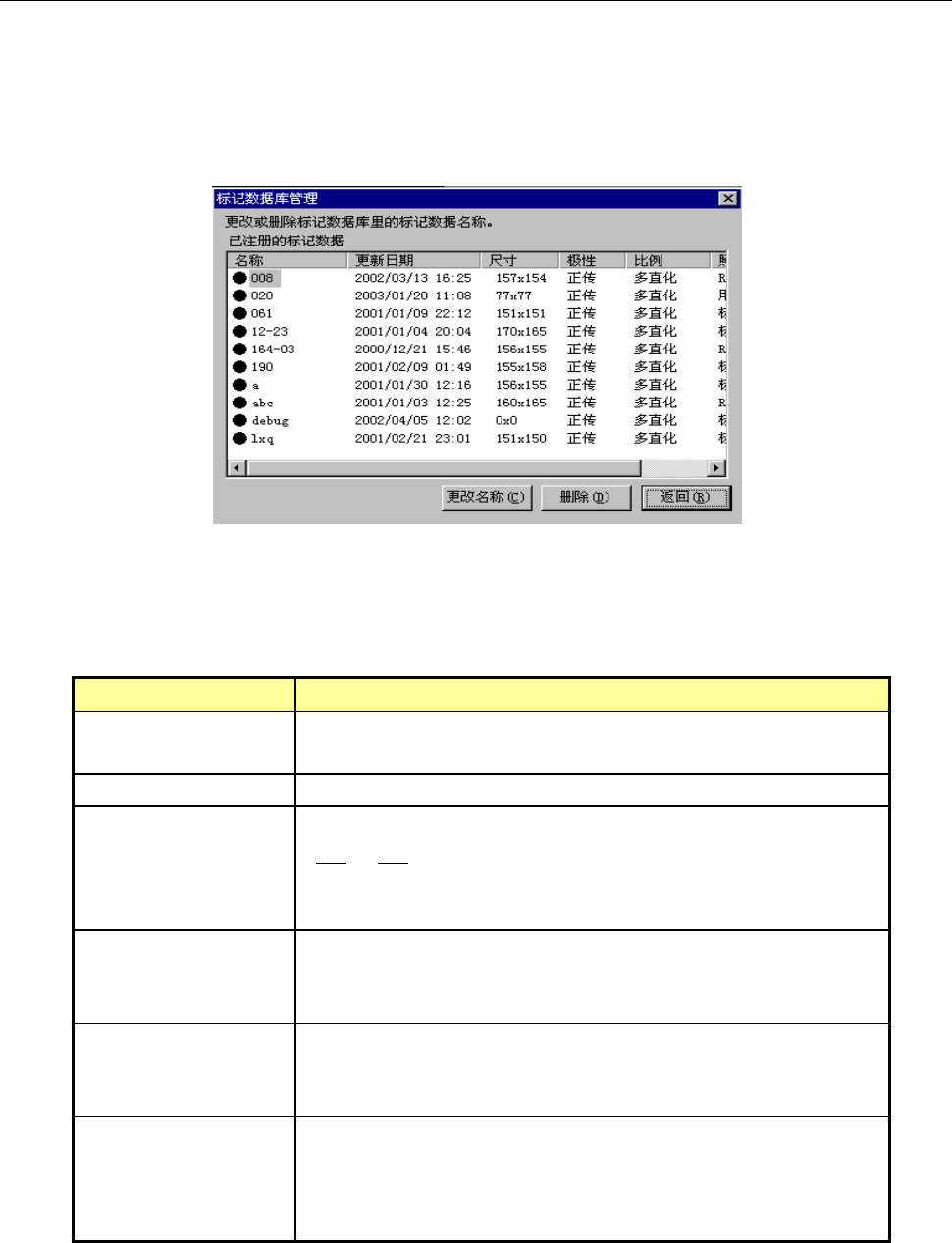

从菜单栏选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。
图 4-5-4-5-1 标记数据库管理
1) 已注册的标记数据
列表中显示数据库中储存的标记数据。各项目的含义如下。
项目
含义
名称
标记名称
(在文字前面显示形状)
更新日期 在数据库注册的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
Scale（比例）
标记的图像数据 Scale（比例）
多值化 = 标记数据采用多级图像
二值化 = 标记数据采用 2 级图像
照明图案
标记识别的照明图案
标准：
采用标准的照明图案
阻剂/保护膜：
采用阻剂/保护膜的照明图案
用户：
采用用户自定义的照明图案
4-192
