4-4-2-3 确认分开贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。
图4-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能选择。
显示如下的“分开贴片数据”画面。
图4-4-2-3-2 分开贴片数据显示例
●优化顺序显示时的粗线，表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
4-91
第 1 部 基本篇 第 4 章 制作生产程序
4-4-2-4 吸嘴分布
显示在各站台（工作站）优化配置的吸嘴。
用优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设
置一致。
请从菜单中选择“优化”/“吸嘴分布”。

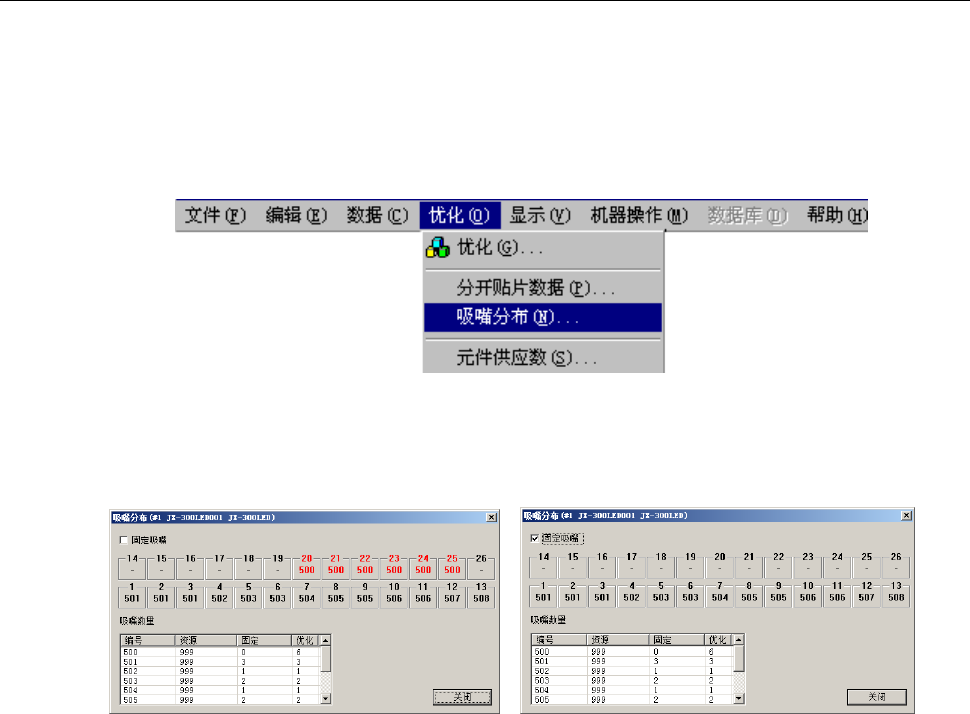

图4-4-2-4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图4-4-2-4-2 吸嘴分布显示例（“固定吸嘴”取消勾选、及勾选时的显示）
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
“固定吸嘴”复选框：
取消勾选时显示优化输出的 ATC 吸嘴配置，
勾选时显示“机器设置”中设置的固定吸嘴配置。
●吸嘴数量 ：
目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
4-92
第 1 部 基本篇 第 4 章 制作生产程序
4-4-2-5 供料器安排
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击
“显示”/“供料器安排”
后，显示如下的画面。
1)
供料器编排窗口
图4-4-2-5-1 供料器编排显示例
① 将轨道球移动到供料器编排窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
图4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示无法使用
的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、吸嘴编号进
行安排。
采用 MTS 及托盘支架（托盘工作站）时，请将轨道球移动到供料器编排窗口右侧的相
应图形上。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
