第 1 部基本篇第 3 章维护

3-4 注油

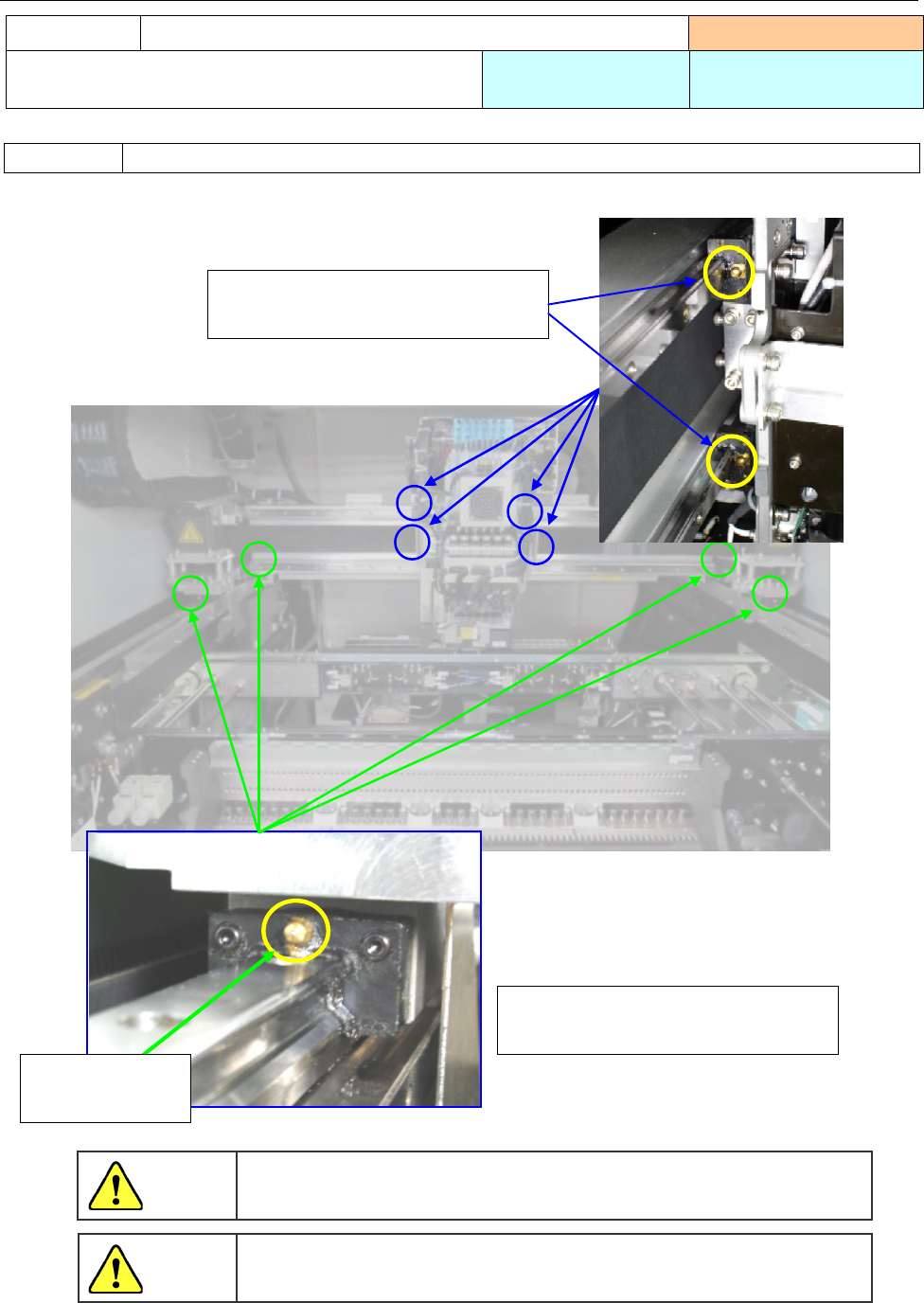

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

注油项目

3-4-1 XY 轴直动单元

实施频度：每年

使用工具：黄油枪使用润滑油：

6459 润滑油 N

注油处 XY 轴直动单元（黄油注油孔）

ＸＹ轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、黄油）。

注意

为防止突然起动造成事故，请切断电源后进行。

危险

① Ｘ轴直动单元轨道上下 2 根

② Ｘ軸直动单元上下左右 4 处

③ Ｙ轴直动单元轨道左右 2 根

④ Ｙ轴直动单元前后左右 4 处

黄油注入处

（黄油注入孔）

3-26

第 1 部基本篇第 3 章维护

１）スクリューシャフト左右 1 本ずつ

①全面に黄油を塗布して下さい。

１）ガイドシャフト左 2 本、右 3 本

①全面に黄油を塗布して下さい。

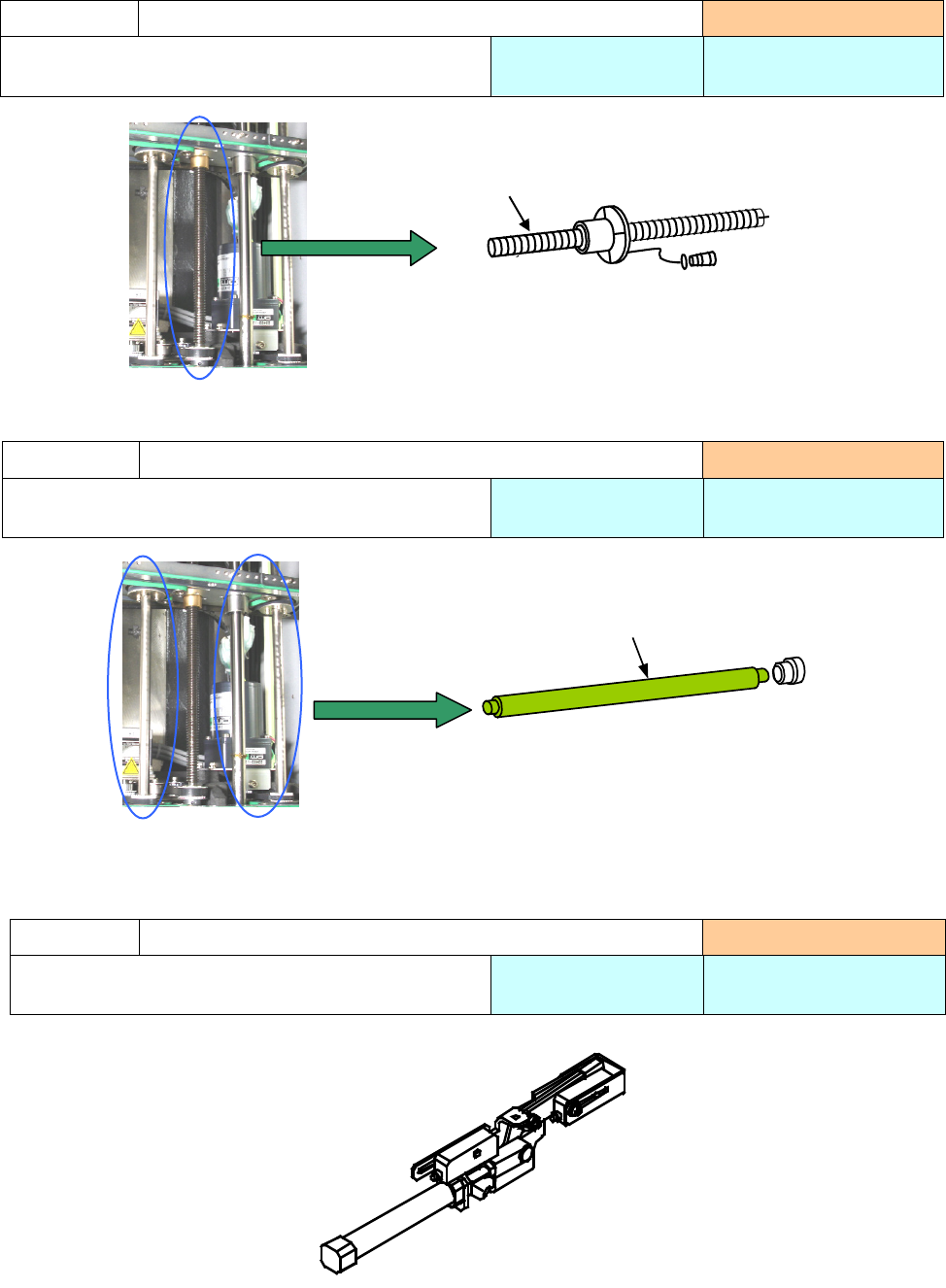

１）请在滑动部位涂上润滑油。

注油项目

3-4-2 传送螺旋轴（轴）

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

注油项目

3-4-3 传送导轴

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

注油项目

3-4-4 基板挡块部

实施频度：每月

使用工具：毛刷使用润滑油：

6459 润滑油 N

①

1) 左右各 1 根螺旋轴

① 全面涂上黄油

1) 导轴左 2 根右 3 根

① 全面涂上黄油

3-27

第 1 部基本篇第 3 章维护

1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 润滑油)。

在「花键轴②」上涂一层薄黄油(CG2 润滑油)。

上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。

＜LNC60 Head＞

注油项目

3-4-5 滚珠丝杠和花键轴（贴片头部）

实施频度：2 个月

使用工具：毛刷使用黄油：CG2 润滑油

除黄油（

CG2

润滑油）以外，请勿使用其他的黄油涂抹。

混合不同的黄油，可能使黄油分解滴落。

注意

ボ-ルねじ①

花键轴②

滚珠丝杠①

3-28
