7-5-3 基准针位置
不能选择。
7-5-4 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，显示如下外形基准位置的设置画面。

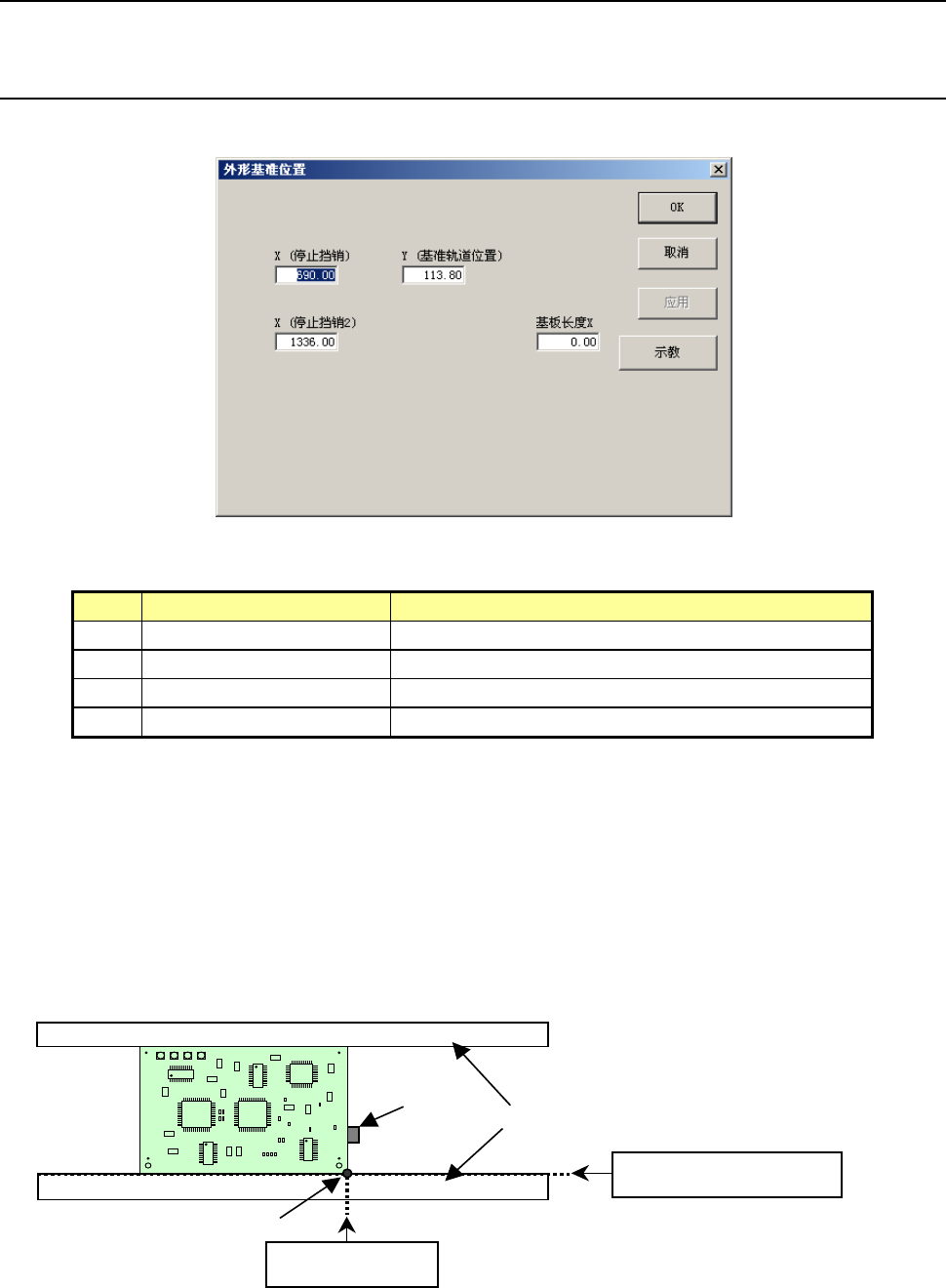

图7-5-4-1 设置外形基准位置
1) 设置项目
No. 项目 设置内容
1 X（停止挡销） 停止挡销的位置
2 Y（基准轨道位置） 传送基准轨道的位置
3 X（停止挡销 2） 停止挡销 2 的位置
4 基板长度 X 在停止挡销 2 的示教中要使用的基板尺寸 X
2)设置方法
使用示教按钮或HOD示教输入。此时，要分别示教X（停止挡销）与Y（基准轨道位置）、X（停止
挡销2）。
当输入焦点在X（停止挡销）上时仅读入X（停止挡销）值，输入焦点在Y（基准轨道位置）上时
仅读入Y（基准轨道位置）值。
此外，也可以直接从键盘输入。
例) X（停止挡销）与 Y（基准轨道位置）、L→R 时
示教时，将挡块置为“ON”后再进行示教。
传送
示教此位置
Y(基準轨位置)
X(止动销)
挡块
X（停止挡销）
Y（基准轨道位置）
7-13
第 2 部 功能详解篇 第 7 章 机器设置

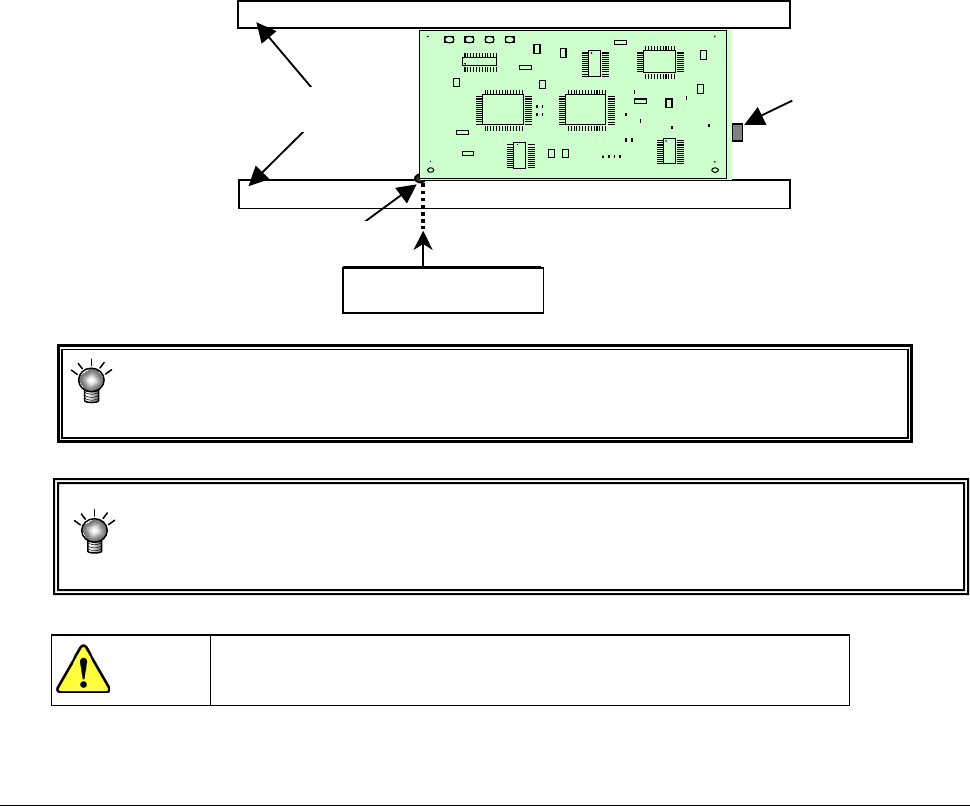

例) X（停止挡销 2）与 Y（基准轨道位置）、L→R 时
示教时，将挡块 2 置为<ON>后再进行示教。
搬送
ｽﾄｯﾊﾟ2
この位置をティーチングします
X
（ｽﾄｯﾊﾟﾋﾟﾝ2）
如果在基板长度 X 中输入不正确的长度，挡块 2 的位置则不能正确示教。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但此
画面的设置例外，只有焦点所在处的值(在 X 方向时为 X 值)变为示教值。此时请分别示教
X 与 Y。
7-5-5 MTC 传送器（滑梭）吸取位置
不能选择。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
注意
停止挡销 2
示教此位置
X（停止挡销 2）
传送
7-14
第 2 部 功能详解篇 第 7 章 机器设置
7-5-6 MTS 装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫（托盘底座）面高度校正值。
选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。
图7-5-6-1 设置 MTS 装配位置偏差
(1)设置项目
1)标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架相对于设计原点在水平方向（X、Y）的偏差，
以便在吸取元件时校正生产程序吸取坐标的偏差。
2)高度校正
高度校正功能，是指求得托盘垫（托盘底座）面上任意 3 点的平均高度，以便在吸取元件时
校正生产程序吸取高度的功能。
主机
7-15
