第 1 部 基本篇 第 3 章 维护 ○ 吸气阀、排气阀的更换 1 ） 松开圆头螺钉 (M3×5) ，按下并取下排气阀。 2 ） 擦干净泵头盘，换成新的排气阀。 3 ） 盖上排气阀按压件， 用涂抹了螺钉松动防止剂 （ Loctite242 ） 的圆头螺钉 (M3×5) ，以 0 .8N ・ m ， 固定在泵头盘上。 4 ） 松开固定吸气阀的圆头螺钉 (M3×5) ，取下吸气阀和平垫片。 5 ） 擦干净泵头盘，更换新的吸气阀。 6 ） 叠…
第 1 部 基本篇 第 3 章 维护

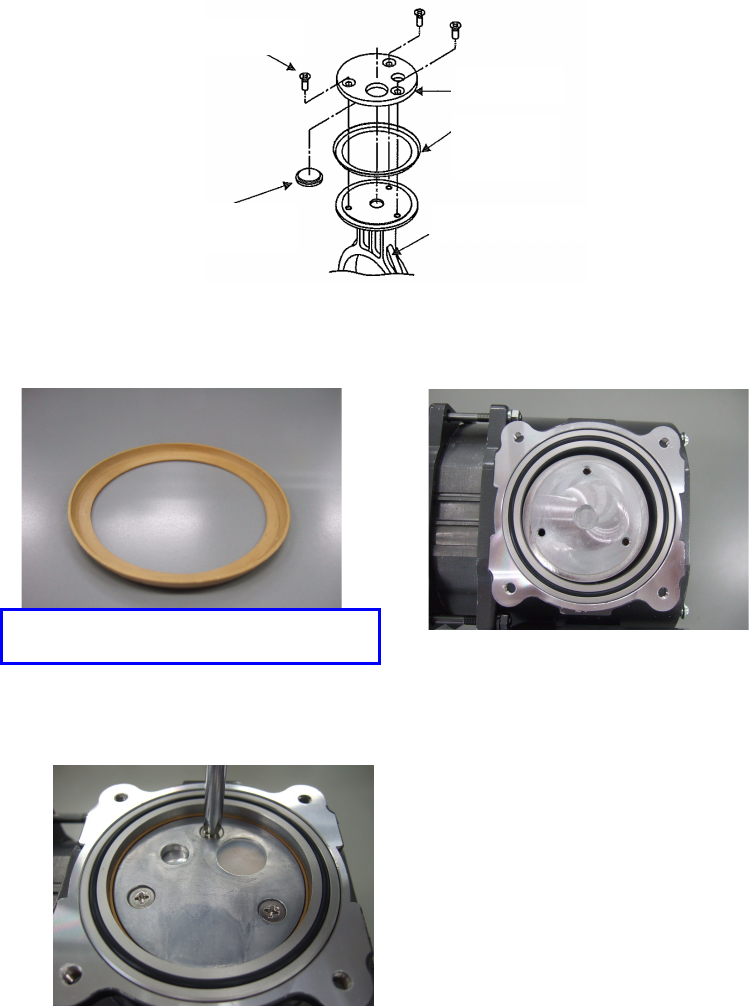

○ 更换碗形密封垫圈、防止吸气阀碰触胶垫
1） 取下 3 个（共 6 个）平头小螺丝(M4×8)，取下固定器、防止吸气阀碰触胶垫、碗形密封垫圈。
※请将气缸与固定器的垃圾去除干净。
2） 清扫之后的气缸设置在支柱上，将新碗形密封垫圈的中心与连杆安装碗形密封垫圈位置的中心
对齐，用手将气缸推入。
3） 把安装了新的防吸气阀碰触胶垫的固定器，放置在碗形密封垫圈之上，
使用涂抹了液状垫圈（NK-4）的 (M4×8)，以 3.0N・m 拧紧安装。
平头小螺钉
固定器
防止吸气阀
碰触胶垫
碗形密封垫
（
*80S）
连杆
※ 请注意碗形密封垫圈的方向。
3-15
第 1 部 基本篇 第 3 章 维护

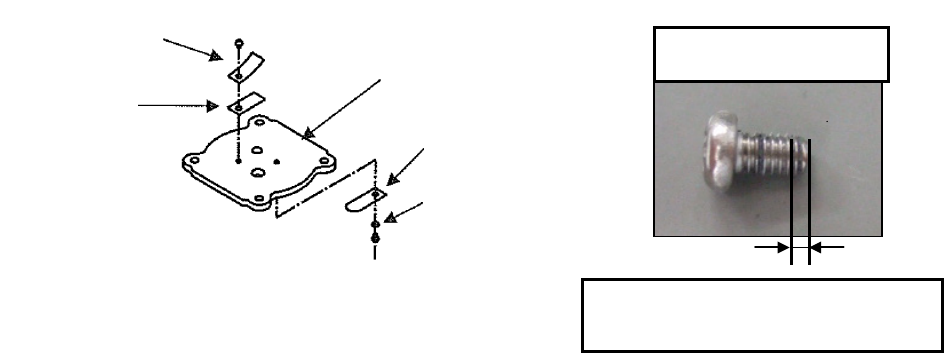

○ 吸气阀、排气阀的更换
1） 松开圆头螺钉(M3×5) ，按下并取下排气阀。
2） 擦干净泵头盘，换成新的排气阀。
3） 盖上排气阀按压件，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5) ，以 0.8N・m，
固定在泵头盘上。
4） 松开固定吸气阀的圆头螺钉(M3×5)，取下吸气阀和平垫片。
5） 擦干净泵头盘，更换新的吸气阀。
6） 叠好平垫片，用涂抹了螺钉松动防止剂（Loctite242）的圆头螺钉(M3×5)， 以 0.8N・m，固定
在泵头盘上。
※安装吸气阀、排气阀时，阀门要完全覆盖吸气孔、排气孔。
※涂抹在螺钉头纹路
2
～
3
圈。
※螺钉前端处不要涂抹。
Loctite涂抹量
排气阀按压件
排气阀
泵头盘
吸气
阀
平
垫片
3-16
第 1 部 基本篇 第 3 章 维护
3-3 清扫
1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
＜
Y 轴强力制动器解除开关
＞
在装置左侧下面的位置设有解除 Y 轴强力制动器的开关（使 Y 轴马达 Free 的开关），供保养时
使用。
解除该开关后，很容易用手动方式在 Y 方向上移动贴片头（X 轴）。
请把滑动罩全部打开，操作强力制动器解除开关。在通电状态下打开滑动罩时，为了保障安全，
机器会紧急停止。切勿在通电状态下进行操作。另外，在接通电源时，请确认解除开关及滑动
罩的状态。
・
通常状态
・
解除状态
清扫部位
3-3-1 XY 轴直动单元
实施频度 ：每月
清扫内容 除去轨道上的灰尘、脏黄油
使用工具 ：
毛刷、抹布
使用黄油 ：
6459 润滑油 N
X 轴直动单元
Y 轴直动单元
危险
在通电状态下操作很危险。请务必在切断装置的电源后再进行操作。
打开滑动罩后再
操作。
滑动罩
3-17
