第 1 部 基本篇 第 3 章 维护 (2) 管道系统图 ( 贴片头 ) Blow-Sw P φ8 Vac-Sw エジェクタ フィルタ 圧力センサ ノズル 喷射泵 φ 8 过滤器 压力传感器 吸嘴 3-6
第 1 部 基本篇 第 3 章 维护

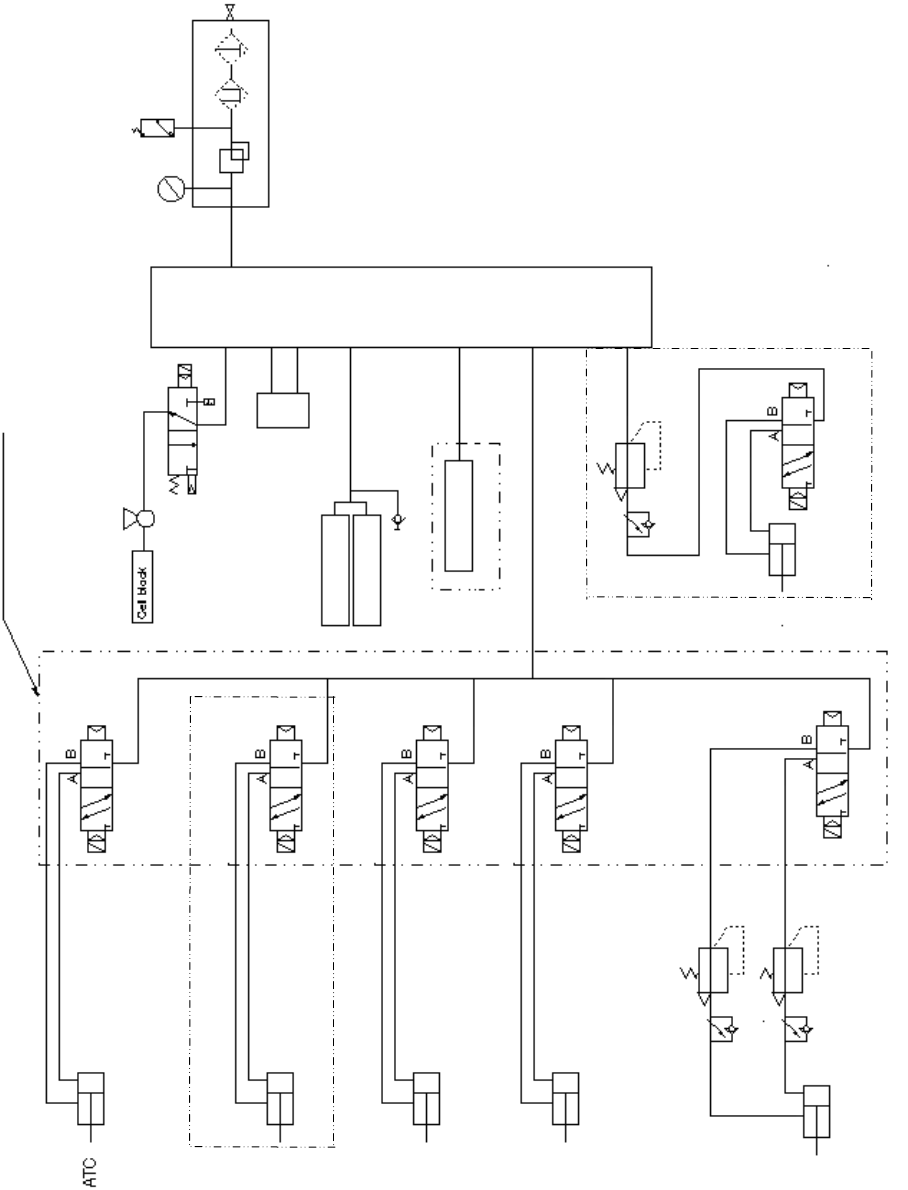

(1) 管道系统图(主机)
φ 12
工程配管
过滤器
调节器
雾分离
压力开关
压力表
复式接头
（注射器）
φ 6
φ 8
φ 8
φ 6
φ 6
φ 4
φ 6
贴片头单元
干式气缸 20L F
干式气缸
20R F
空气插口
F
后备气缸 R
BU 交换台
(选项)
带电磁阀的复式接头
传送螺线管
φ 4
φ 4
φ 4
φ 4
φ 4
AE/E
阀
AE/E 阀
φ 4
φ 4
(计量表 IN)
基板固定
挡块 2
挡块 1
φ 4
(
选项
)
φ 4
φ 4
φ 4
(计量表 IN)
AE/E 阀
φ 4
φ 4
(选项)
挡块 3
φ 6
3-5
第 1 部 基本篇 第 3 章 维护
(2)管道系统图(贴片头)
Blow-Sw
P
φ8
Vac-Sw
エジェクタ
フィルタ
圧力センサ
ノズル
喷射泵
φ
8
过滤器
压力传感器
吸嘴
3-6
第 1 部 基本篇 第 3 章 维护
1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤
器没有脏污。
✎
检查过滤器脏污的方法
✎
在主画面上选择「维护」→「机器自动校准」，再执行
「设置组」→「真空校准」。（参见「10-2-6 真空校准」）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」拧松，取下「过滤器箱 U① 」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，应更换「过滤器箱 L④」中的「过滤器③」。
4)
把「过滤器③」插入「过滤器箱 L④」，差到底，用「固定螺丝②」固定好。
（紧固力矩：0.7 N·m）
此时，请确认
「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
3-2-5 空气过滤器（LNC60）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：六角扳手 更换标准： 6 个月
③
④
②
⑤
过滤器③ 件号：40046646
①
3-7
