第 2 部 功能详解篇 第 8 章 手动控制
8-4-1-3 激光／传感器控制
从菜单栏中选择“控制（C）”／“Head(H)” ／“激光／传感器控制(L)”或选择命令按钮的“激
光／传感器控制”，则显示如下的激光／传感器控制画面。

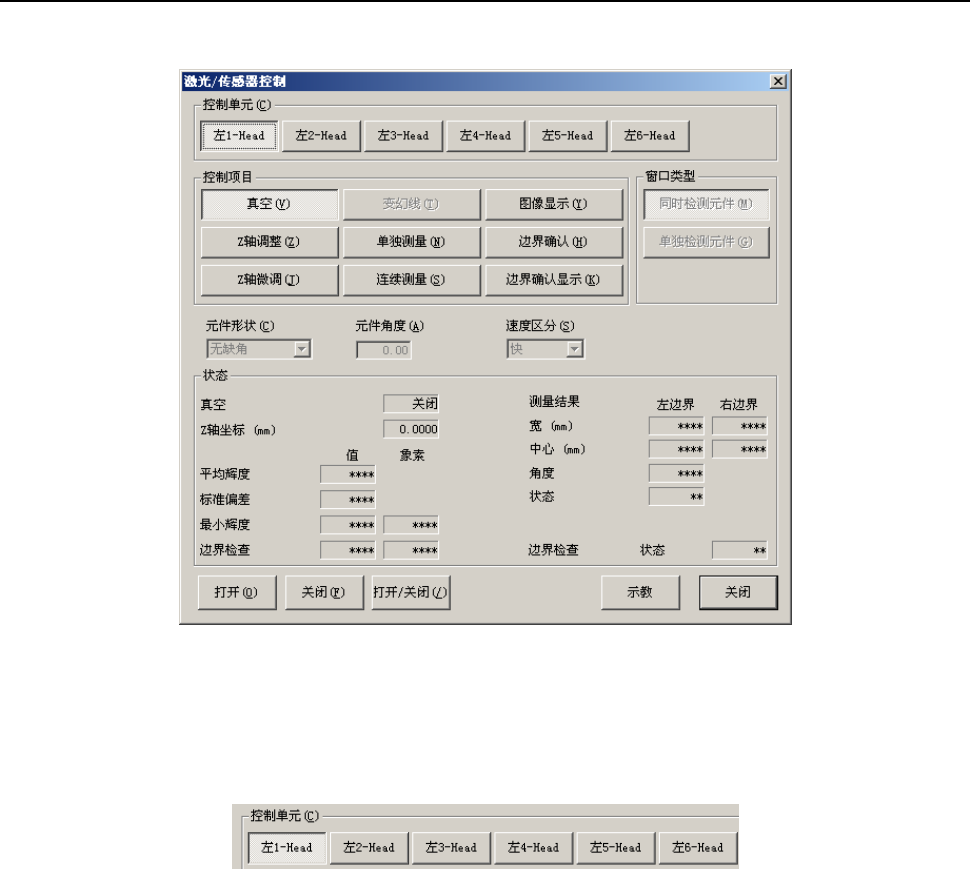

图8-4-1-3-1 激光／传感器控制画面
(1) 控制单元
用按钮来选择控制对象单元。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
8-15
第 2 部 功能详解篇 第 8 章 手动控制
（2）设置项目
1）元件形状（可选择左 1～左 6Head）
测量 SWEEP 时，请从组合框中选择激光识别用的元件形状。
控制项目中选择了“测量（SWEEP）” 以外的控制项目，不能设置。
按下〔Alt〕＋〔↓〕时，显示如下一览表。

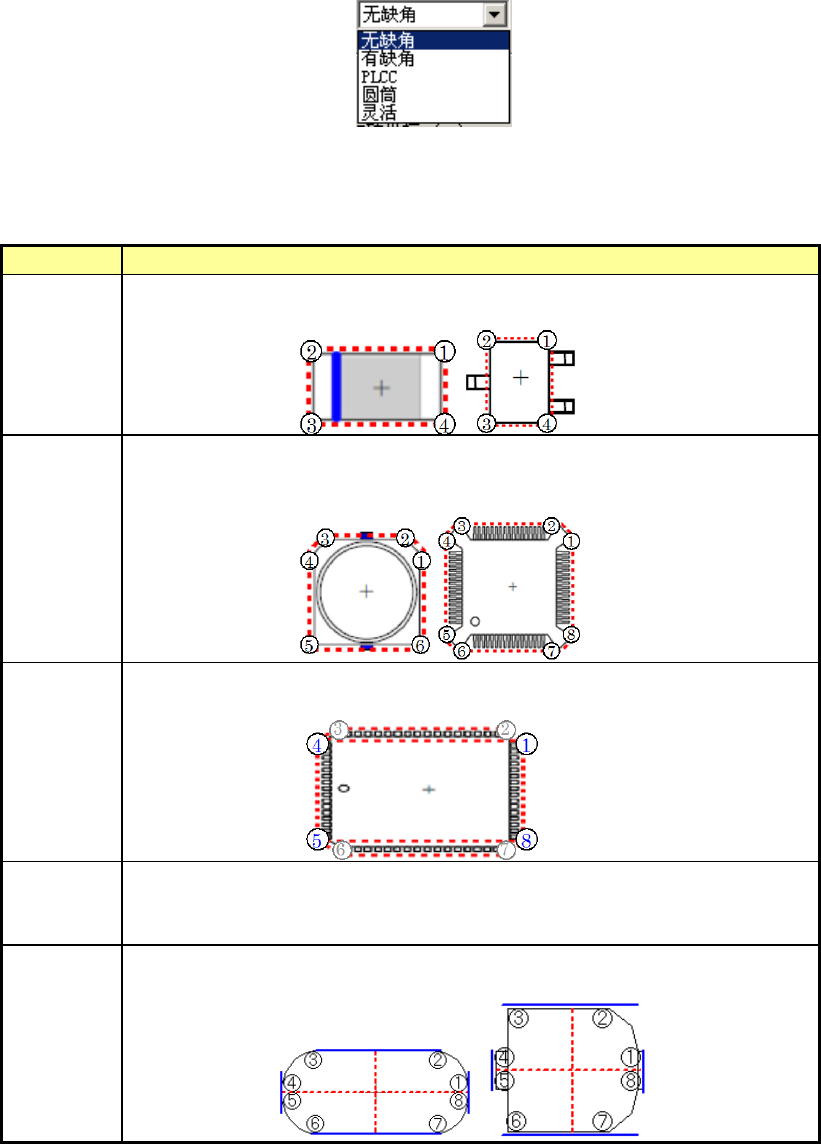

图8-4-1-3-2 元件形状组合框
表8-4-1-3-1 元件形状
元件形状
动作
无缺角
根据测量数据检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正。
对于无缺角，近似四边形形状的元件，可设置此种元件形状。
有缺角
根据测量数据检测出 5～8
个顶点，进行位置偏差、角度偏差的计算、校正。
元件中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚的元件，可设
置此种元件形状。
PLCC
根据测量数据检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差
的计算、校正。是 PLCC 专用的元件形状。
圆筒
根据测量的数据，对位置偏差进行计算、校正。角度偏差会被忽略，测量
结果必为 0°。用于没有角的圆筒元件等。
相当于编辑生产程序时设置元件形状为圆筒。
灵活
从测量数据中抽出在 X、Y 方向上能构成元件最小幅度的附近 8 个点，计
算·校正位置偏差、角度偏差后，进行贴片。
8-16
第 2 部 功能详解篇 第 8 章 手动控制

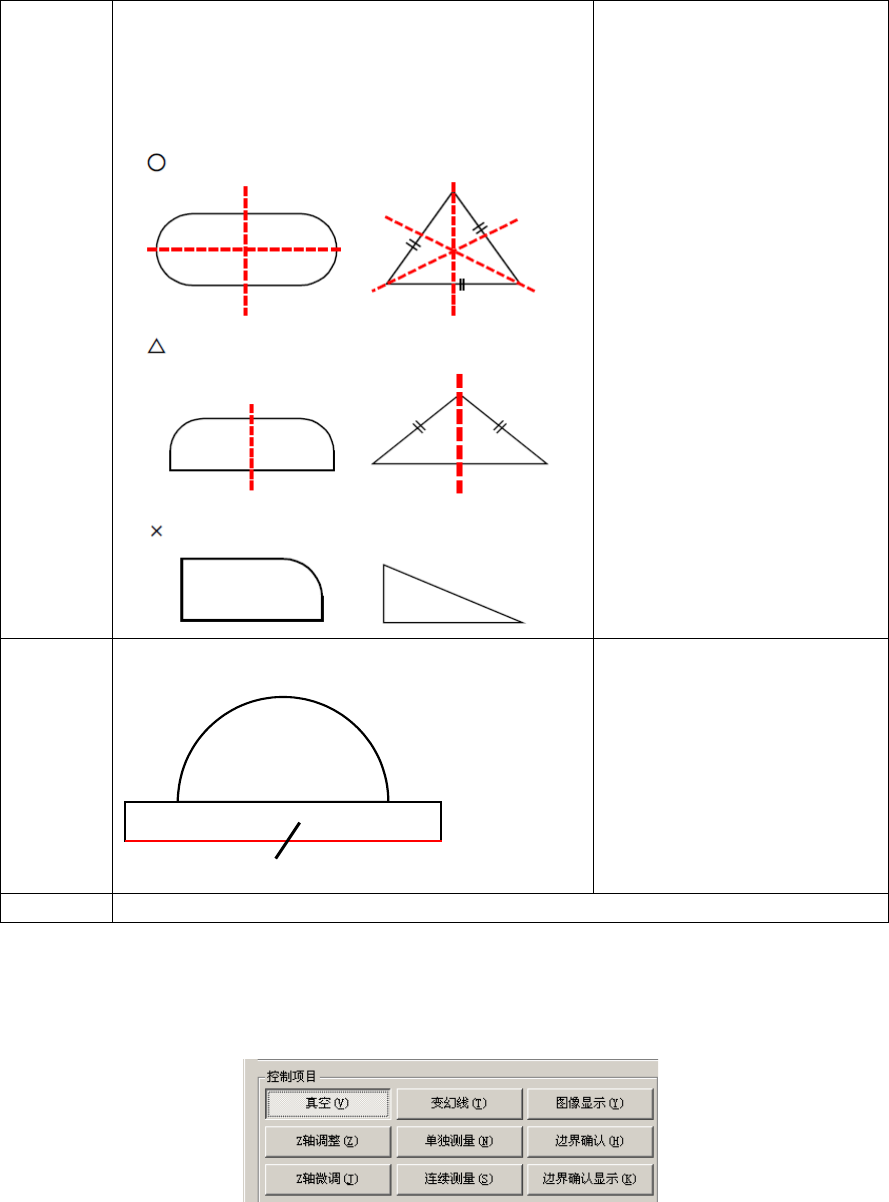

灵活 2
根据测量结果，检出元件的左右对称轴，从该轴取
得元件的中心坐标、及角度偏差量，进行贴
片校正。
元件尺寸，根据上述计算测量出的角度偏差量，以
实际的元件角度 0°为基础，把测量结果中最大的
幅度判断为 X、Y 。
如果元件存在多个对称轴，
因能取得元件的准确的中心
坐标，此形状会非常有效
(例：左图「○」元件)。
对称轴为1 个时，由于无法
取得元件的Y 方向的准确的
中心坐标，有时会发生贴片
偏移(例：左图「△」元件)。
但是，由于此偏移量有再现
性，输入贴片偏移量的方法，
有时也可以使用。
如果元件没有对称性，此形
状无效(例 ：左 图「 × 」元 件 )
。
灵活 3
用元件的最小幅度附近的数据计算XY的幅度、位
移量。从元件的 X 方向的 1 边的倾斜取得角度。
异形元件
可识别许多异形元件，但如
果元件的上下带有圆形，角
度偏移值会变得不稳定（因为
只用一边取得角度）。
不设置
根据吸取姿势按贴片角度转动并贴片。
（3）控制项目
用按钮选择控制项目。
