第 2 部 功能详解篇 第 1 0 章 自动校准 请选择“运行”。 选择“运行”，则自动测量加压破坏状况。 ③ 设定 Head 将移动到真空校准上，测量 3 次加压破坏状况。 · 显示第 2 次与第 3 次的平均值。 · 测量后所显示的压力值图表为第 3 次的数据。 请选择“运行”。 选择“运行”，进行故障分析。 测量结束。 · 重复测量时，请选择“运行”。 · 测量别的贴片头时，通过“设定 Head ”选择贴片头。 “设定 H…
第 2 部 功能详解篇 第 10 章 自动校准
测量内容

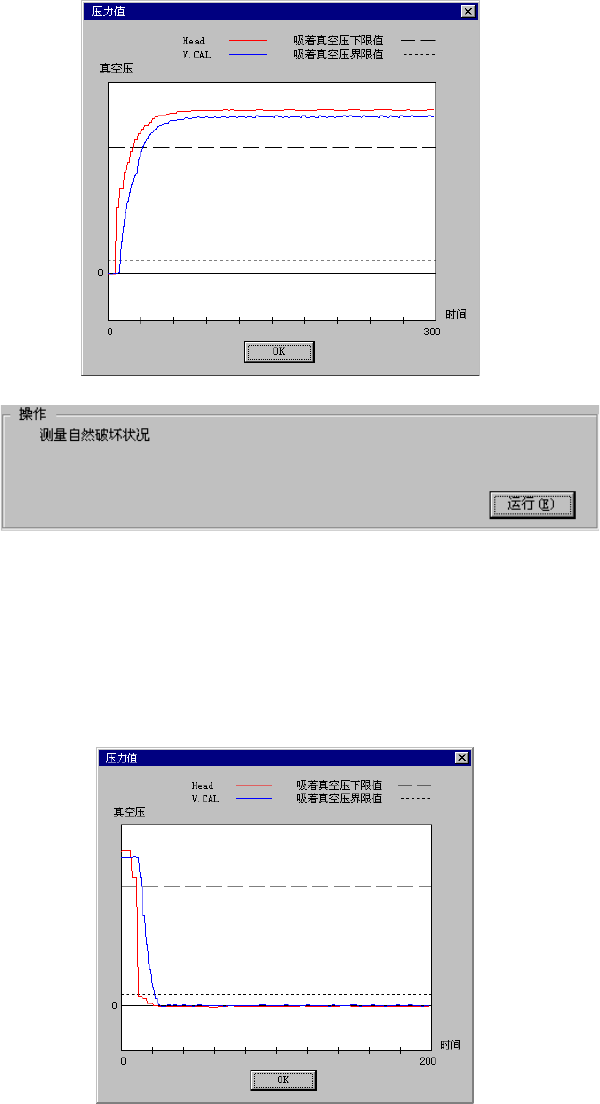

① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
② 设定Head将移动到真空校准上，测量3次自然破坏状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
10-13
第 2 部 功能详解篇 第 10 章 自动校准

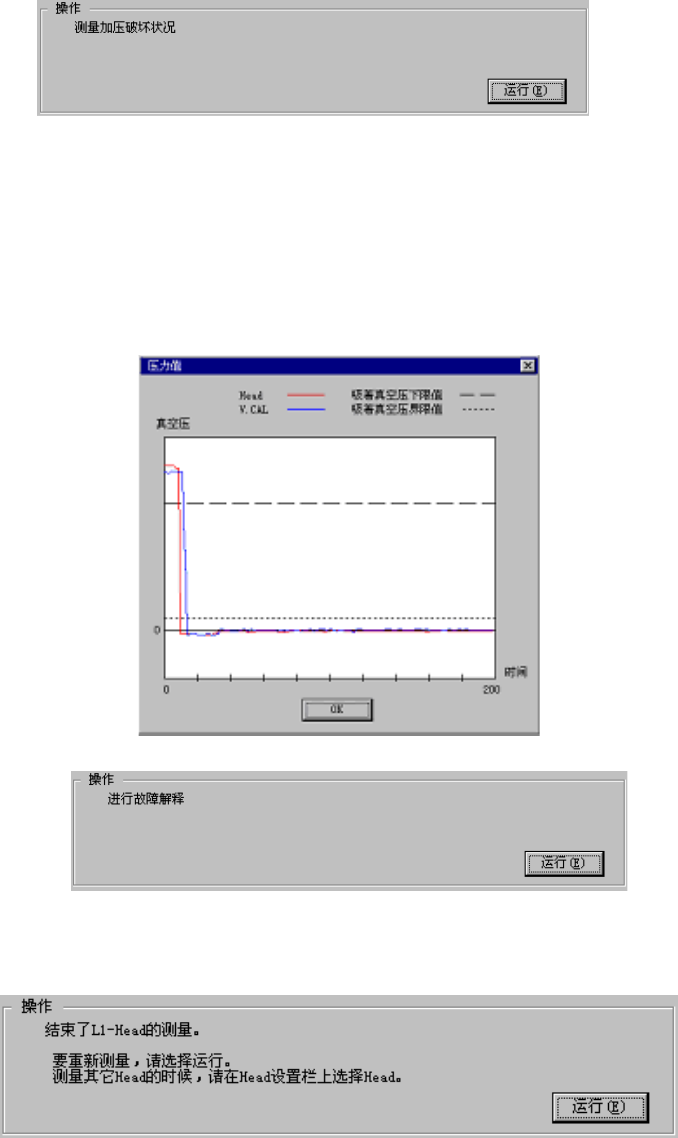

请选择“运行”。
选择“运行”，则自动测量加压破坏状况。
③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
·测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，进行故障分析。
测量结束。
· 重复测量时，请选择“运行”。
· 测量别的贴片头时，通过“设定Head”选择贴片头。
“设定Head”变更后,则将显示初始画面。
结束时，请选择“确定”。
10-14
第 2 部 功能详解篇 第 10 章 自动校准
10-2-7 FCS（选项）
Flexible Calibration System (柔性校准系统)，通过自动测量校准贴装的综合偏差，可以保持引进
设备时的贴装精度。
详细情况，请参见选项 FCS 使用说明书。
10-15
