1-2
1
2. 유지보수 작업의 준비
본서에서지금부터설명하는작업은 ,장비의성능을유지하기위해사용하는도중에기능이서서히떨어질가능
성이있는부품 ( 소모품 ) 등의교환방법을중심으로쓰여있습니다 .나아가 ,고장시에는사용자레벨에서간단
히교환가능한부품에대해서도함께설명합니다 .
c
주의
본매뉴얼에기재된부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는반드시최신내용을확인하여주십시오 .

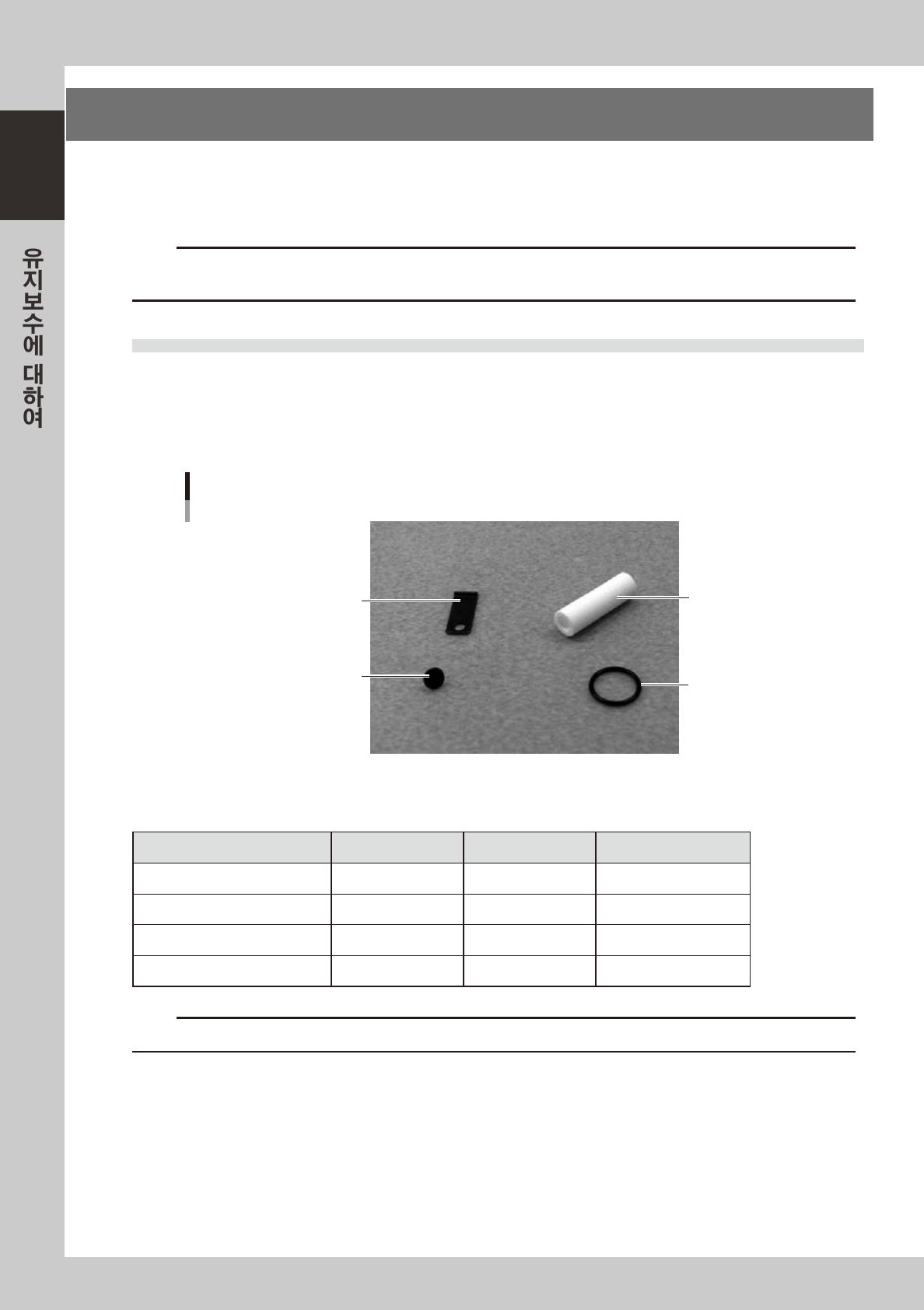

2.1 소모품과 교환부품 ( 고장시 )
2.1.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다 . 본 장비에서는 아래의 부품
이 소모품으로서 준비되어 있고 , 유지 보수시 필요에 따라 교환을 합니다 .
소모품
동봉품
이젝터 필터
이젝터 O링
노즐 판스프링
노즐 판스프링 고정용 나사
57100-L6-00
■ 소모품 리스트
YS12P,YS12F,YG12F 동봉품
명칭 부품명칭 부품번호 비고
노즐판스프링 LEAFSPRING KG7-M7137-A0X
노즐판스프링고정용나사 SCREW,PANHEAD 90990-08J016 M2xL2.5
이젝터필터 FILTER K46-M8527-C0X
이젝터O 링 O-RING 90990-17J010
c
주의
부품번호는예고없이변경될수있습니다 .발주시에는대리점에반드시확인하여주십시오 .
1-3
1

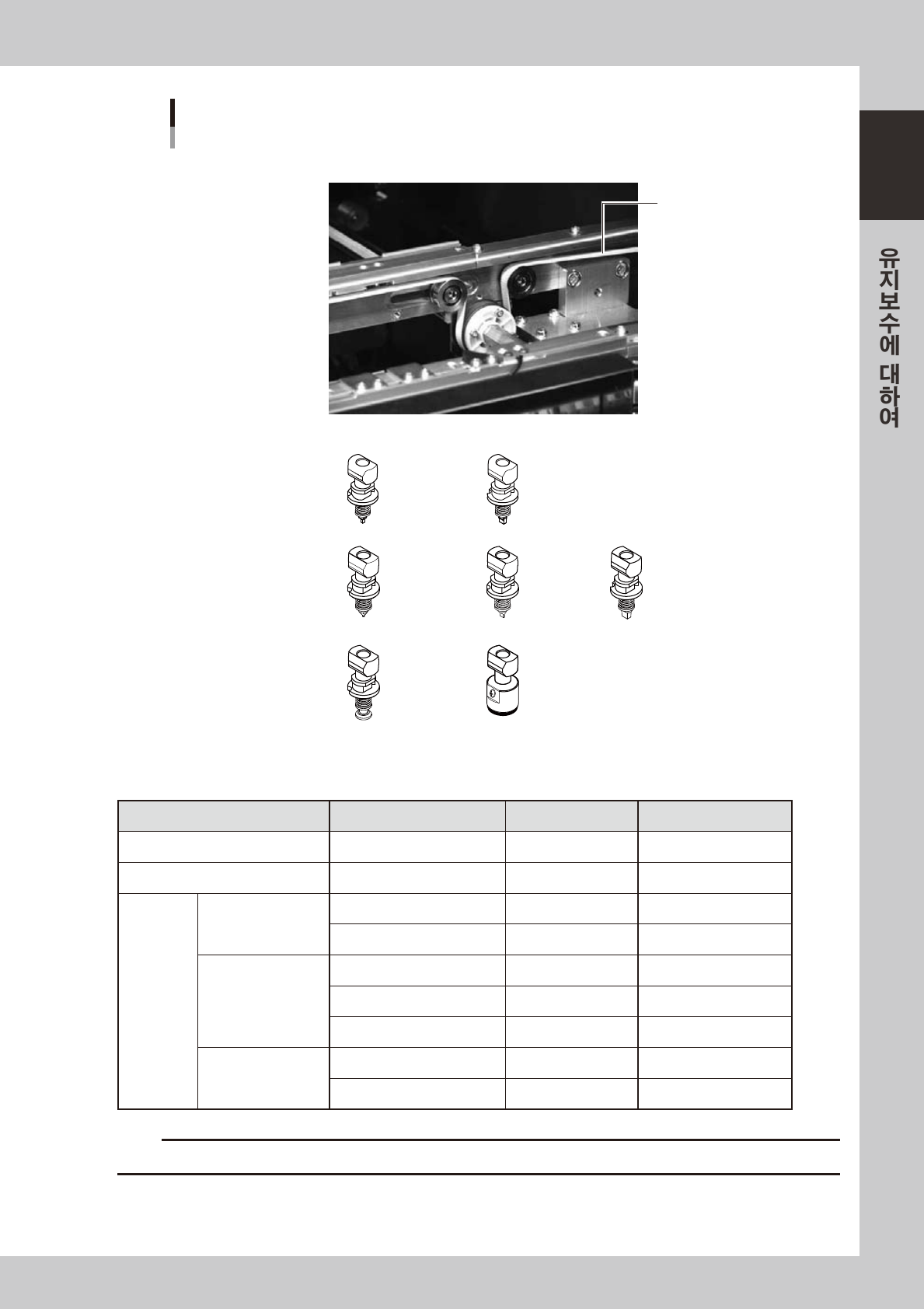

소모품
옵션 구입품
컨베이어 벨트
Type301A Type302A
Type303A
Type314A
Type304A
Type315A
Type311A Type312A Type313A
표준
협인접
표준・협인접
공통
■ 컨베이어 벨트
■ 노즐
57101-M7-0 0
■ 소모품 리스트
옵션구입품
명칭 부품명칭 부품번호 비고
컨베이어벨트 ( 표준 ) BELT1,CONVEYOR KHY-M9129-000 L=2692mm
컨베이어벨트 ( 연장 ) BELT1,CONVEYOR KHY-M9129-100 L=3111mm
노즐각종
타입 A표준용
NOZZLE301AASSY KHN-M7710-A1X
NOZZLE302AASSY KHN-M7720-A1X
타입 A협인접용
NOZZLE311AASSY K HY-M7710-A1X
NOZZLE312AASSY KH Y-M7 720-A1X
NOZZLE313AASSY KHY-M7730-A0X
표준
•
협인접공통
NOZZLE303/314AASSY KHY-M7740-A0X
NOZZLE304/315AASSY KHY-M7750-A0X
c
주의
부품번호는예고없이변경될수있습니다 .발주시에는대리점에반드시확인하여주십시오 .
1-4
1

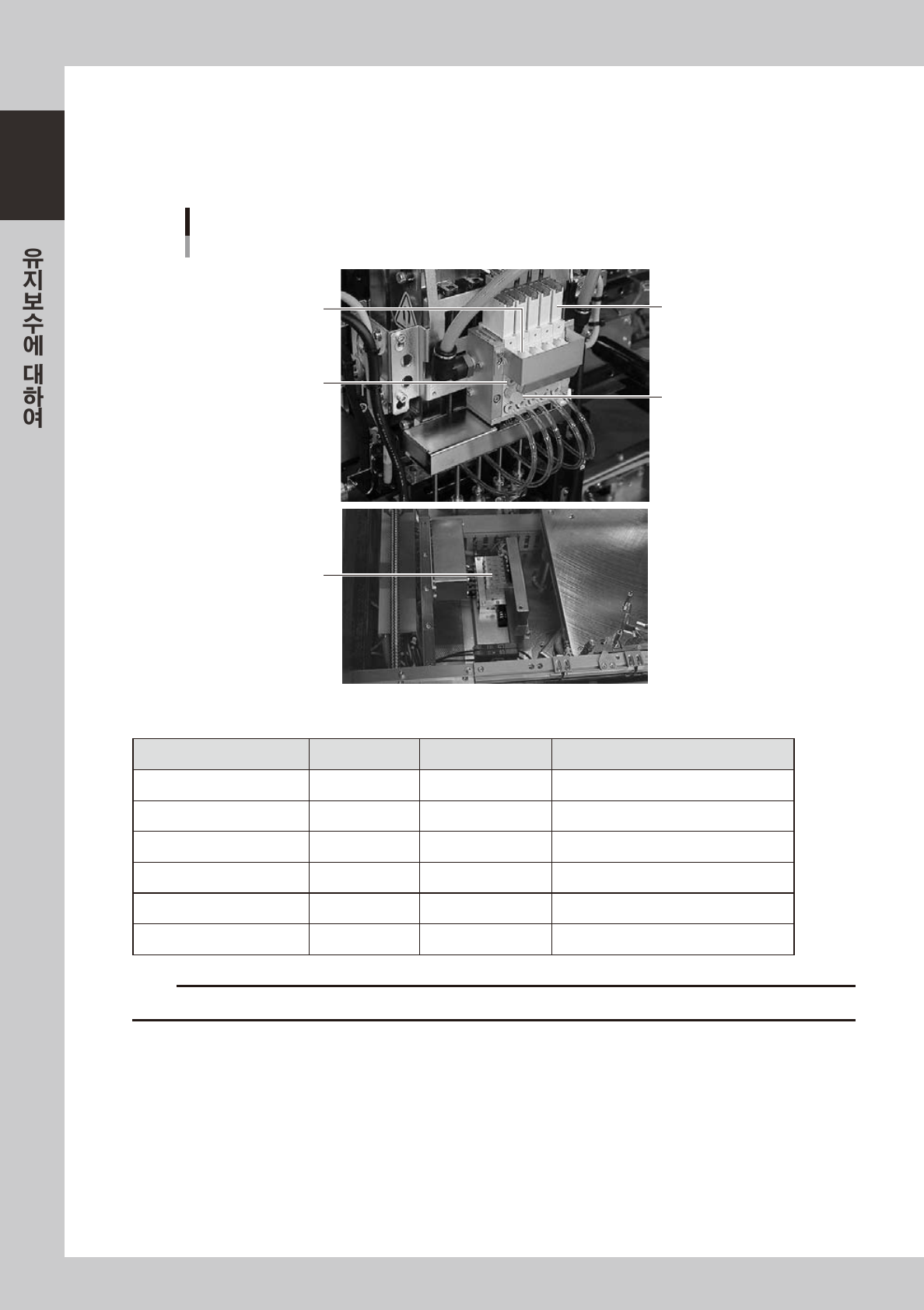

2.1.2 교환부품 ( 고장시 )
본서에서 말하는 교환부품이란 , 기능이 떨어지는 것 ( 고장난 것 ) 과 장비정지 가능성이 있는 부품으로 , 교
환 작업후에 장비의 조정을 하지 않는 부품을 말합니다 . 본 장비에서는 아래의 부품에 대하여 고장시의 교
환방법을 설명합니다 .
교환부품
고장시
솔레노이드 밸브
배기구
BIT 교환용 플래그
필터 교환용 플래그
컨베이어 유니트용
밸브
57102-L 6 -0 0
■ 교환부품 리스트
명칭 부품명칭 부품번호 비고
이젝터용 BIT BIT KHY-M7154-01X 이젝터교환용 BIT
이젝터&블로우VALVE VALVE KHY-M715 3-00X 이젝터&블로우오퍼레이트용
청소용블로우VALVE VALVE KGS-M37 P1-0 0X 청소블로우오퍼레이트용
컨베이어용VALVE VALVE(SPARE) KHW-M8582-40X 컨베이어유니트용
피더밸브 VALVEKIT KGA-M37P0-00X 피더구동용 (YG12F)
피더조인트 JOINTASSY KJV-M3407-A0X 피더에어공급조인트 (YG12F)
c
주의
부품번호는예고없이변경될수있습니다 .발주시에는대리점에반드시확인하여주십시오 .
