4.4 노즐스테이션 센서의 상태확인 (1 년 )--- 옵션
노즐스테이션 ( 옵션 ) 을 장착하고 있는 장비의 노즐스테이션 센서의 상태를 확인합니다 .
c
주의
노즐스테이션센서로노즐검출을정상적으로할수없는경우는 ,노즐체인지의에러와노즐검출에러에의해운전을계속할수없
는경우가있습니다 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상정
지상태로해주십시오 .
2
노즐스테이션의 셔터를 엽니다 .
1. [ 장치 ]-「헤드」탭을선택합니다 .
2. [ 노즐 STN셔터 ] 버튼을눌러서노즐스테이션
의셔터를열어주십시오 .
5830 9 -L6 -0 0
3
노즐검출 상태를 확인합니다 .
노즐스테이션센서로 ,노즐의유무를확인합니다 .
1. [ 장치 ]-「I/O」탭을선택합니다 .
2.「Input」쪽의풀다운리스트에서[ 노즐스테
이션 ] 을선택합니다 .
3. 화면을보면서노즐스테이션의노즐을탈장착
해서 ,센서가정상적으로작동하는지확인하
여주십시오 .
노즐스테이션으로부터노즐을빼면 ,"1",노즐
스테이션에노즐이세팅되어있으면 ,"0" 으로
표시됩니다 .
58310-L6-00
n
요점
「Input」화면의 하단에 , 노즐을 탈장착하고 있는 스테이션
의 No. 가 표시됩니다 .
4
노즐스테이션의 셔터를 닫습니다 .
[ 노즐 STN셔터 ] 버튼을눌러서노즐스테이션의
셔터를닫아주십시오 .
c
주의
노즐스테이션센서의검출상태가안정치못하거나 ,검출할
수없는경우에는판매대리점또는야마하로연락해주십시
오 .자체적인분해청소는보장해드릴수없습니다 .
셔터를 연다
Step 2
노즐검출센서의 확인
Step 3
노즐스테이션을 선택
노즐스테이션 위치 No.
노즐유무
센서검출 확인
3-32
3

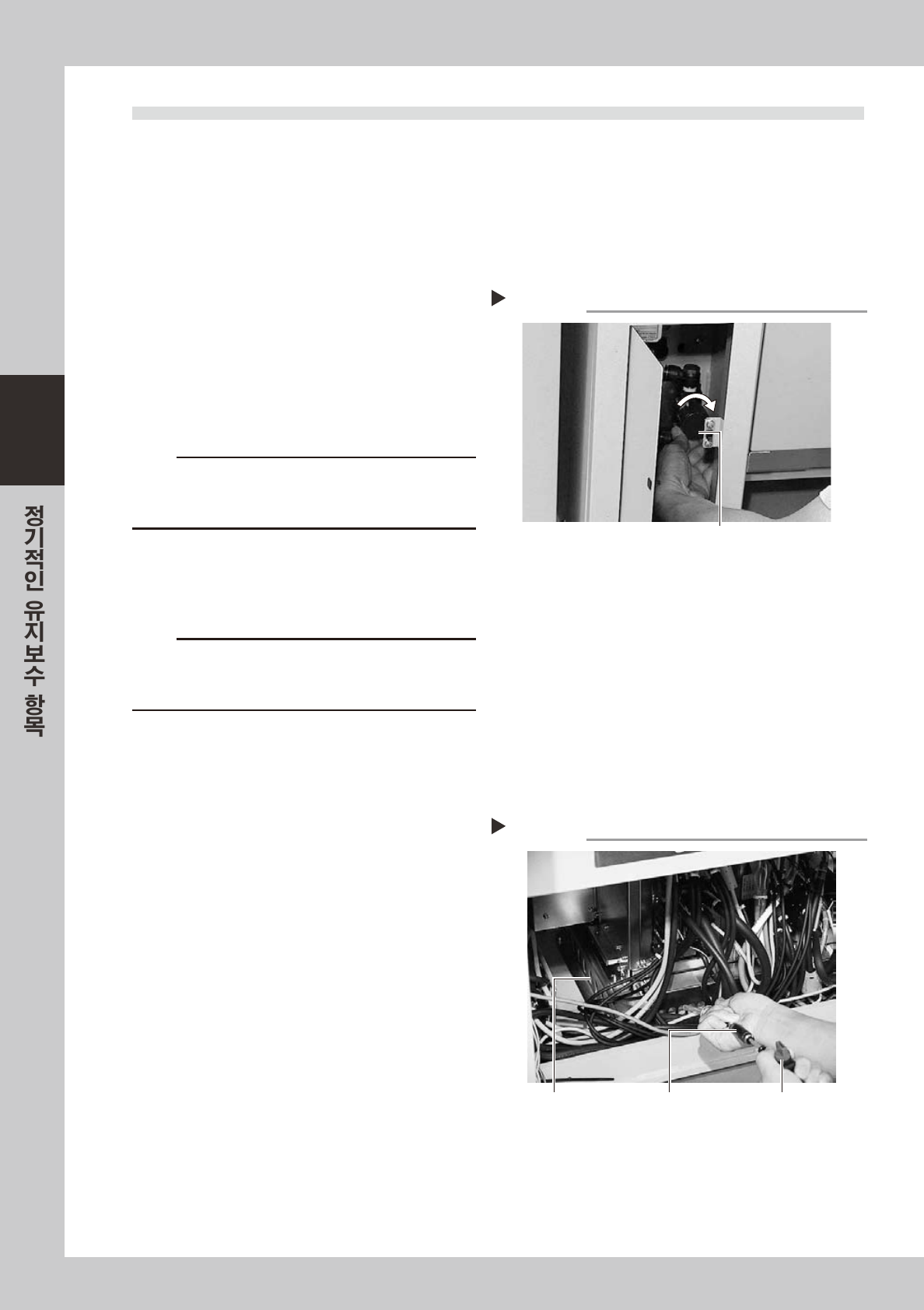

4.5 컨트롤러용 필터 점검
•
청소 (1 년 )
컨트롤러 내부에는 , 기판을 냉각시키기 위해 컨트롤러의 하단에 팬이 부착되어 있으며 , 주전원이 ON 되어
있을 때에는 항상 내부로 에어를 불러 들입니다 . 팬으로 불러들인 에어내의 먼지는 필터로 제거하고 있습니
다 . 먼지가 쌓이면 정상적으로 동작하지 않을 경우가 있으므로 , 정기적으로 필터의 청소를 해 주십시오 .
1
공급에어와 장비의 전원을 차단합니다 .
소프트웨어를종료하고장비의전원스위치를
OFF 한후 ,장비좌측하단판넬안의「에어공급 /
배출」밸브를우측으로돌려서에어공급을차단해
주십시오 .
57350- M7-00
2
테이프커터 작동부내의 에어개방 콕을
엽니다 .
테이프커터작동부내에모여있는잔류에어를개
방시켜주십시오 .
c
주의
테이프커터용덕트를분리하려면 ,테이프커터작동내부에
모여있는잔류에어를개방시켜 ,테이프커터의칼날을프리
로할필요가있습니다 .
3
앞쪽 테이프커터용 덕트를 분리합니다 .
테이프커터덕트좌우2 개를십자드라이버로분
리해주십시오 .( 십자나사6 개 )
c
주의
테이프커터용덕트를분리하면테이프커터의칼날이노출됩
니다 .칼날에손이닿으면상처를입게되므로칼날부에는
손대지말아주십시오 .
4
컨트롤러 수납부의 정면 판넬을 분리
합니다 .
장비정면베이스아래의컨트롤러수납부의정면
판넬을분리하여주십시오 .
5
버큠 ASSY 를 준비합니다 .
버큠 ASSY(KHY-M88V0-A0X) 를상류측또는
하류측장비의에어커넥터에접속합니다 .
6
청소를 합니다 .
1. 버큠 ASSY 의에어밸브를돌려서ON 합니다 .
2. 필터커버의슬릿부에버큠 ASSY선단을넣어
서앞면및좌우를중심으로청소해주십시오 .
57341-M7-00
7
테이프커터 작동부내의 에어개방 콕을
잠급니다 .
8
공급에어와 장비의 전원을 투입합니다 .
장비의전원스위치를ON 으로하고 ,장비좌측
하단판넬안의「에어공급 / 배출」밸브를좌측으
로돌려서에어를공급해주십시오 .
청소작업
Step 6
버큠ASSY필터커버 에어 밸브
공급에어 차단
Step 1
에어공급/베출 밸브
3-33
3
4.6 멀티카메라 조명 (1 년 )
멀티카메라의 렌즈나 조명은 보호 글래스의 안쪽에 있습니다 . 렌즈나 조명의 청소를 할 경우에는 , 보호 글
글래스를 분리하고 나서 해 주십시오 . 또 , 보호 글래스가 더러워져 있을 경우는 , 보호 글래스도 청소해 주
십시오 .
( 제 2 장「3. 카메라 보호 글래스의 청소」를 참조 )
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를종료하고 ,장비의전원스위치를
OFF 로해주십시오 .
2
멀티카메라 상면의 커버를 분리합니다 .
육각렌치로멀티카메라상면의나사2 개를분리하
고 ,멀티카메라커버를조심스럽게똑바로위로
들어올려서분리해주십시오 .
57342 - L6 - 00
3
조명 보호 글래스를 분리합니다 .
십자드라이버로글래스고정플레이트의고정나사
를분리합니다 .
573 43- L6-00
4
멀티카메라 조명의 청소를 합니다 .
1. 조명기판에는 ,많은LED 가장착되어있으므
로광학계브러시로청소해주십시오 .
2. 조명의중앙개구부안에하프밀러글래스가
있으므로 ,광학계브러시나광학계청소용면
봉 ,렌즈클리너등을사용해서청소해주십시
오.
57344 - L6- 0 0
참고
광학계 브러시 , 광학계 청소용 면봉 , 렌즈클리너는 옵션 구
입품입니다 .
c
주의
조명용기판에는 ,금속을가까이하지않도록합니다 .기판
상의패턴이파손될가능성이있으며 ,쇼트의위험도있습니
다.
c
주의
하프밀러글래스는두께1.0mm 로 ,상당히얇아서작은충
격에도깨질위험이있으므로 ,충분히주의해서청소해주십
시오 .
5
조명 보호 글래스를 장착합니다 .
조명보호글래스와멀티카메라커버를원상태로
장착해주십시오 .
멀티카메라 커버의 분리
Step 2
육각렌치
멀티카메라 커버
나사
조명 보호 글래스의 분리
Step 3
십자 드라이버
보호 글래스
글래스 고정플레이트
멀티카메라 조명의 청소
Step 4
광학계브러시
하프밀러 글래스
조명용 LED
