iii
1.3 장비의 사용제한에 관해서
1.3.1 조작 담당자와 서비스 담당자의 정의
c
주의
본기의취급은 ,본기에관해서충분한지식을가지고있는조작담당자 ,또는서비스담당자만이실시해주십시오 .
조작 담당자란 :
폐사의오퍼레이션트레이닝을받은사람,또는취급설명서를숙지하여조작의훈련및안전교육을충분히받은사람을말
합니다 .
주된작업은 ,시작전점검 ,운전 ( 실장 ),셋업작업을행하고일반운전모드에서만사용합니다 .
서비스 담당자란 :
폐사의메인터넌스트레이닝을받은사람 ,더욱이안전교육을받고 ,기계의운전및경우에따라안전상의취급에숙련된
사람을말합니다 .그리고 ,기계의위험영역이나잔류리스크에대해서도이해하고있을필요가있습니다 .
주된작업은 ,기계의정비점검 ,조정및시스템관리를행하여장비설정의변경및공장설정모드에서만운전할수있도
록허가되어있습니다 .
1.3.2 패스워드에 의한 제한
기계를 조작함에 있어서 , 작업자 ( 앞에서 서술한 조작 담당자와 서비스 담당자 ) 에 의해 사용할 수 있는 내
용을 패스워드로 제한할 필요가 있습니다. 이것은 담당레벨을 넘어서 조작하는 것을 방지하기 위해서입니다.
1.4 장비 조작상의 주의
•
메인스위치를ON 하기전에반드시「시작전점검」을실시할것 .
•
장비의청소를할때에는 ,에어건을사용하지않을것 .( 먼지가날려서장비에악영향을미칠가능성이있습니다 .)
•
장비부근의청소는 ,장비가정지하고있을때실시할것 .
•
가동중에는에어를OFF 하지않을것 .
•
고장을미연에방지하기위하여 ,반드시정기점검을실시할것 .
•
설비의수리 ,조정작업은반드시트레이닝을받은숙련된사람이할것 .
1.5 정전시의 주의
자동운전중에 정전이 되었을 경우 , 재통전 후의 오동작 및 파손을 막기위해 , 메인 스위치를 OFF 로 해 주
십시오 . 또 , 기판 등이 장비내에 남아 있을 경우는 , 빼내어 주십시오 .
1.6 강자계에 관한 주의
YS/YG 시리즈의 일부의 장비에는 강한 자력이 발생하는 부분이 있어서 , 이로 인해 사망 , 부상 또는 고장
의 원인이 될 수 있습니다 .
반드시 다음 항목을 준수하여 주십시오 .
•
페이스 메이커 / 보청기 등의 의료용 전자기기를 장착한 사람은 리니어 모터부에 접근하지 말 것 .
•
ID 카드 / 지갑 / 시계 등을 몸에 지닌채 리니어 모터부에 접근하지 말 것 .
•
리니어 모터부 ( 주변의 커버 등을 포함 ) 를 분해하지 말 것 .
•
리니어 모터부에 공구를 접근시키지 말 것 .
•
자력 ( 자기 ) 스케일부에 공구 등을 접근시키지 말 것 .
•
리니어 모터부의 부근에 자성체나 물건 등을 두지 말 것 .
•
리니어 모터의 동작중이나 , 동작 직후는 고온상태이므로 만지지 말 것 .
1.7 내장식 테이프커터의 취급 ( 대상 :YS 시리즈 )
•
테이프커터에관련된커버류를벗긴상태에서전원과에어를공급하지마십시오 .
•
테이프커터의보수작업에관해서는폐사서비스직원이실행합니다 .
iv
1.8 가동부로의 손 진입에 관하여
본 장비를 실제로 사용할 경우, 고객이 준비한 설비와 사용조건에 따라 가동부에 손을 집어넣을 수 있는 경
우가 있습니다 .
그러한 경우에 발생한 개구부 및 틈새에 대한 안전대책 ( 위험회피 장치 ) 으로서 아래의 옵션인 더미피더를
사용해 주십시오 .

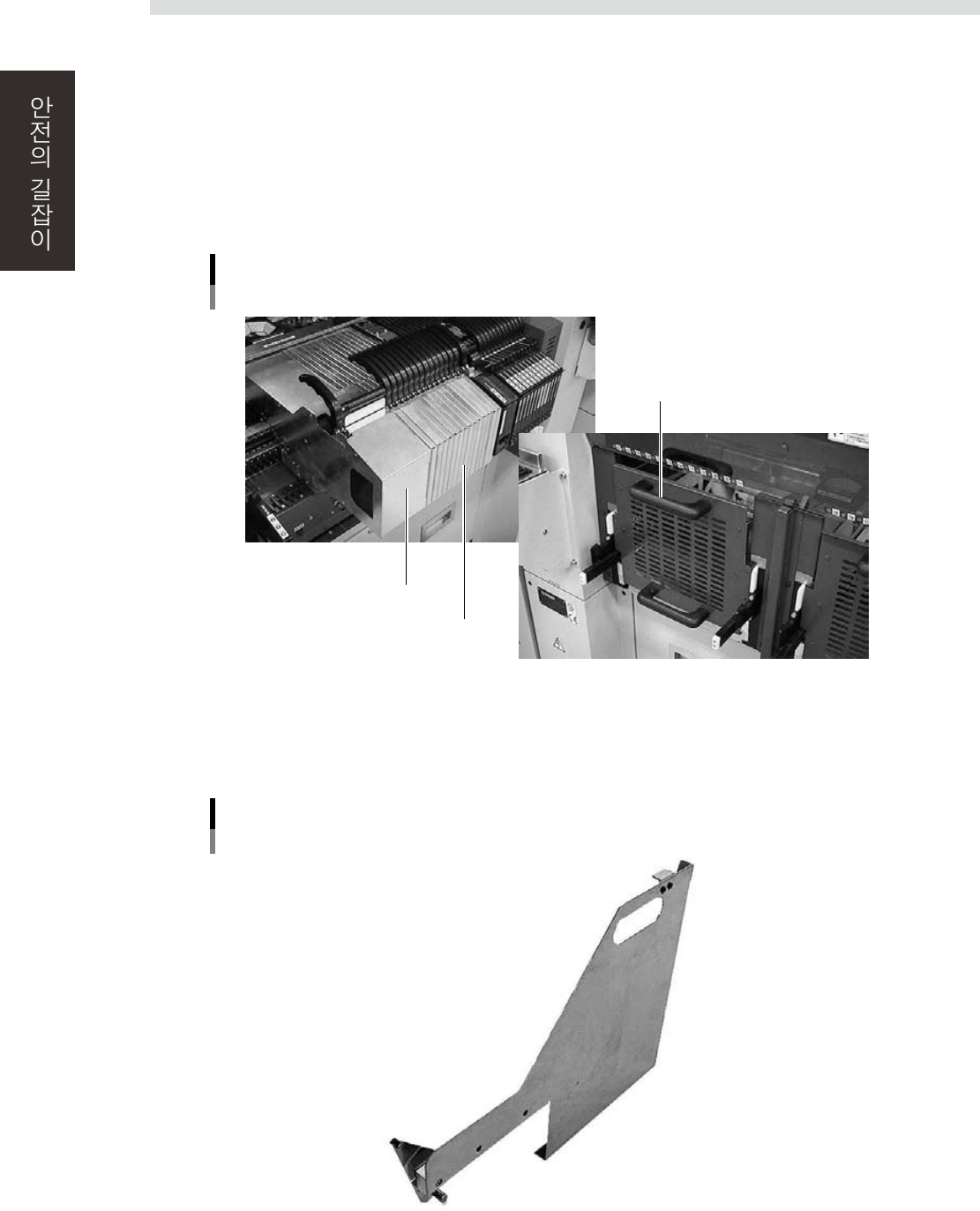

■ 더미피더 , 원스톱 커버 ( 대상 :YS 시리즈 )
피더간의틈새를채우기위한안전대책으로서사용합니다 .일반SS 피더와마찬가지로피더뱅크에장착해서손이들어가
지않도록대책해주십시오 .또 ,원스톱커버는 ,일괄교환대차사양의장비에서대차를사용하지않을경우에대차대신
에세팅해서손의진입을방지합니다 .
손 진입 방지
더미피더, 원스톱 커버
더미피더 (8mm사이즈)
더미피더(와이드 사이즈)
원스톱 커버(일괄교환 대차용)
912 03-L0 -10
■ 더미피더 ( 대상 :YG 시리즈 )
피더간의틈새를채우기위한안전대책으로서사용합니다 .일반피더와마찬가지로피더플레이트에장착해서 ,손이들어
가지않도록대책해주십시오 .
더미 피더
8mm
91204 -L0 - 0 0
v

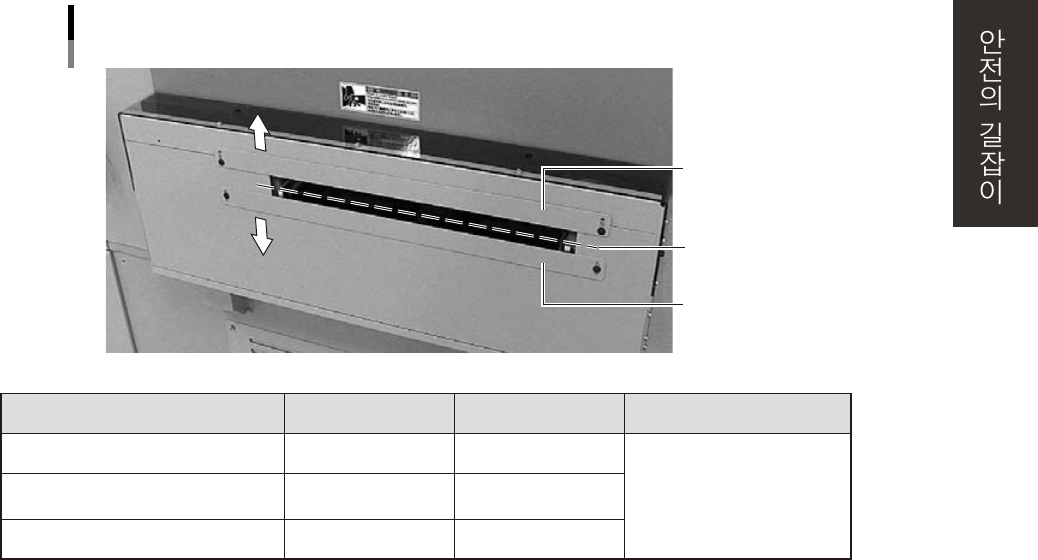

■ Muzzle 플레이트
기판반송용입구와출구의개구부에대한안전대책으로서사용합니다 .플레이트는가동식으로되어있으므로 ,생산할기
판에맞춰서장착위치를변경해주십시오 .
Muzzle 플레이트
Muzzle 플레이트 위쪽
Muzzle 플레이트 아래쪽
기판반송면
91205-L 0 -00
기판위쪽 기판 아래쪽 비고
YS100/YS88 8.0~38.5mm 1.0~31.0mm
기판반송면에서부터
YS12,YS12P,YS12F,YS24
(YG12,YG12F)
5.0~20.0mm 4.2~39.2mm
YSP 0~6.6mm 0~26.4mm
