부록 목차 1 . 사양 A - 1 1 . 1 에어압 조정부 A - 1 1 . 2 전원접속 부 A - 2 2. 보증에 대하 여 A - 3
4-9
4

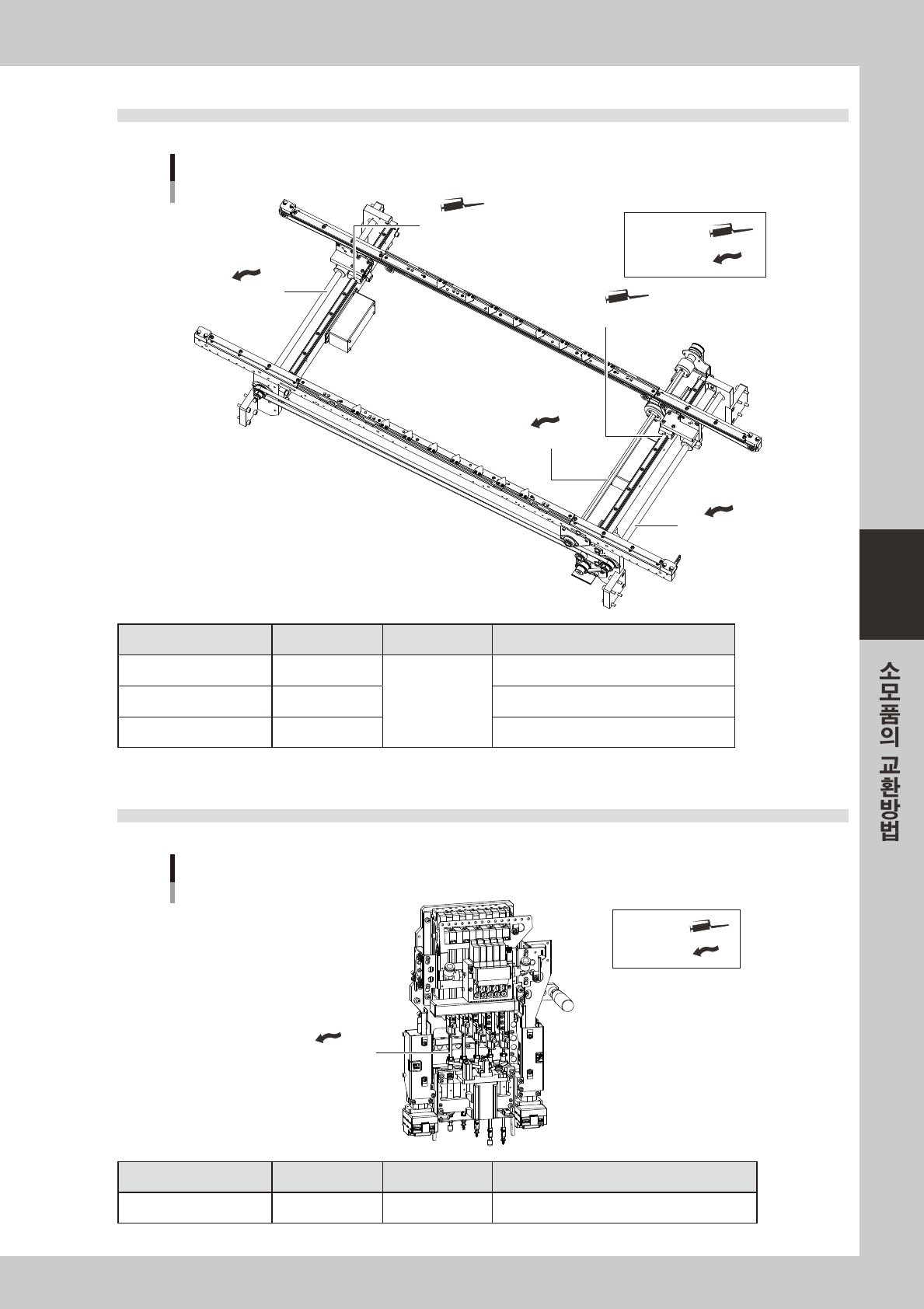

4.4 컨베이어 W 축 리니어가이드와 볼스크류
W축의 급유개소
W축 볼스크류
W축 볼스크류
W축 6각 스플라인
W축 리니어가이드
W축 리니어가이드
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
리니어가이드 2
1 회 /6 개월
그리스건 : 표준노즐
볼스크류 2 그리스건 : 표준노즐
6 각스플라인 1 손으로도포
57417-M7-0 0
4.5 헤드 스플라인샤프트
Z축의 급유개소
Z축 스플라인샤프트
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
Z 축스플라인샤프트 5 3 개월 손으로도포 ( 얇게 )
57418-M7- 00
A-1
A
1. 사양

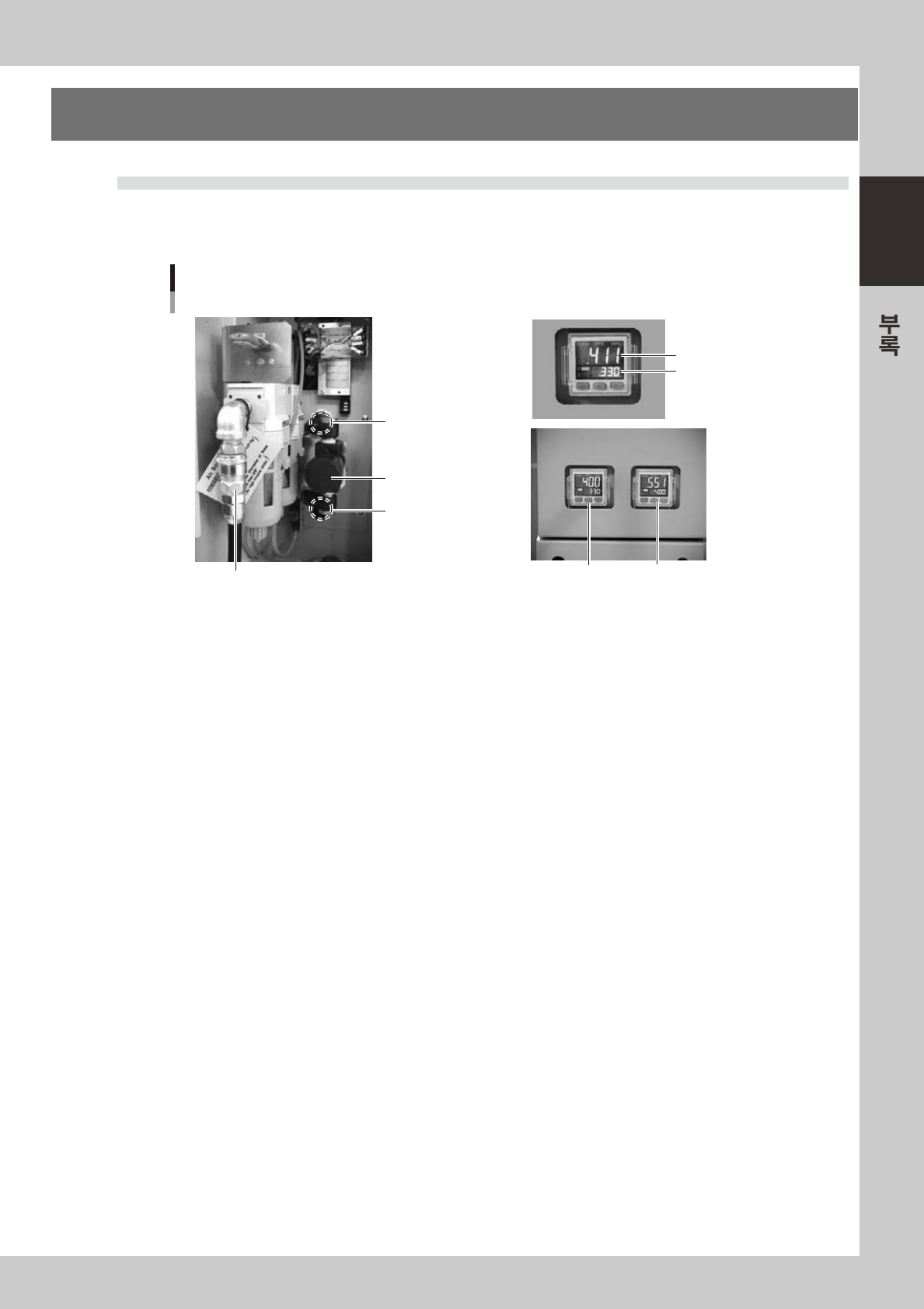

1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 판넬 안에 , 본체의 에어구동부에 공급하는 에어압 조정부가 있습니다 .
아래에 표시한 적정값으로 설정할 필요가 있습니다 .
원에어 커넥터
에어압 조정부
에어공급/배출
밸브
압력 조정기
(본체용)
압력 조정기
(YG12F 헤드용)
본체 설정압력
에어다운 검출압력
본체 설정용헤드 설정용
YS12P
YS12F
YG12F
57000-M7-00
■ 공급 에어압력
공급에어압력이란 ,압력조정기로에어압을설정하기전의본체에공급되는원래압력을말합니다 .
하기의적정범위내에서공급하여주십시오 .
YS12P/YS12F：0.45MPa~0.70MPa
YG12F:0.60Mpa~0.70MPa
■ 압력 표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .
보통은녹색으로표시되고 ,에어다운검출시에는적색으로바뀝니다 .
■ 설정압력과 에어다운 검출압력
•
YS12P/YS12F
본체설정압력 ( 상단 ) :0.40MPa
에어다운검출압력 ( 하단 ) ：0.33MPa
•
YG12P
본체설정압력 ( 우측상단 ) :0.55MPa
에어다운검출압력 ( 우측하단 )：0.40MPa
헤드설정압력 ( 좌측상단 ) :0.40Mpa~0.41Mpa
에어다운검출압력 ( 좌측하단 ) :0.33Mpa
■ 에어공급 / 배출 밸브
이밸브를우측으로돌리면 ,에어공급을차단합니다 .또한 ,에어경로내에남아있는에어도배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 )소켓을장착한내경8mm이상의에어호스를준비하여접속해주십시오 .에어드라이어및에어필터를
통과한청정공기를사용해주십시오 .
