1.1.2 판스프링의 확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향을 미칩니다 . 노즐 판스프링의
노즐 유지상태를 정기적으로 점검하여 주십시오 .
■ 노즐 판스프링의 점검포인트
노즐홀더에서노즐을탈착시켜서 ,다음항목을점검하여주십시오 .
•
노즐유지력이충분한가 .
•
판스프링과노즐과의틈새가없는가 .
•
노즐판스프링이변형되지않았는가 .
•
판스프링의노즐탈착부가마모되지않았는가 .
노즐 판스프링을 확인한다
나사가 느슨하지
않을 것
변형되지
않았을 것
유격상태 확인
마모상태 확인
57304 - L6- 0 0
c
주의
상기의몇가지에문제가있을때는 ,제 4 장「1. 노즐판스프링의교환」을참조해서판스프링을교환하여주십시오 .
교환할경우는 ,반드시1 대 1 로하여주십시오 .
c
주의
노즐스테이션을장착한장비에서 ,탈착시킨노즐은반드시스테이션에재장착해주십시오 .
1.1.3 노즐선단의 청소
노즐선단의 더러움은 , 동봉되어 있는「노즐선단 클리닝 테이프」를 사용해서 청소해 주십시오 .
n
요점
초음파 세척기 ( 옵션 ) 로 씻어내지 못한 더러움의 경우 , 효과적으로 제거할 수 있습니다 .
■ 사용방법
노즐선단클리닝테이프의접착면으로노즐선단의더러움을벗기듯이청소해주십시오 .
3-4
3
1.2 컨베이어 센서의 상태
•
동작확인
본 장비에서는 컨베이어 센서로서 투과형 파이버 센서를 사용하고 있습니다 .
컨베이어 레일폭을 변경해도 센서가 정확하게 동작하는지 확인할 필요가 있습니다 .
컨베이어 센서의 상태, 동작확인
투광
수광
5730 5 - L 6 - 00
1
「장치」-「컨베이어」탭을 선택합니다 .
2
「컨베이어폭」버튼을 눌러서 컨베이어
폭을 변경합니다 .
컨베이어폭변경대화창이표시되므로 ,컨베이어
폭을입력하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
3
에러발생 유무를 확인합니다 .
컨베이어폭을변경했을때 ,에러메시지가표시되
지않으면 ,컨베이어센서는정상적으로동작하고
있으므로 ,다른조정은불필요합니다 .
58300-L6-00
■ 에러 메시지가 표시되었을 경우에는 , 다음 순서에 따라서 센서를 조정해 주십시오 .
•
컨베이어 센서의 조정방법
컨베이어폭을변경했을때 ,에러가발생한경우에는 ,
컨베이어센서로부터의출력상태를확인합니다 .
1.[ 장치 ]-「I/O」탭을선택합니다 .
2.출력모니터 (Output) 의드롭다운리스트에서「컨베
이어」를선택합니다 .
3.「컨베이어센서튜닝」(T01000E-1) 을선택합니다 .
4.[ON/OFF] 버튼을눌러서0(OFF) → 1(ON) →
0(OFF) 로전환해서 ,자동튜닝을실행합니다 .
5.재차[ 컨베이어폭 ] 버튼을누르고컨베이어폭을변경
시켜서 ,에러메시지가표시되지않으면 ,센서가정
상적으로동작하고있습니다 .
5830 1-L6 - 0 0
컨베이어 센서의 확인
Step 1-3
컨베이어 센서의 튜닝
2
3
4
3-5
3
1.3 기판클램프의 상태
•
동작확인
1.3.1 기판클램프 상태의 확인
기판의 클램프 상태에 관하여 하기의 항목을 확인하여 주십시오 .
1.기판클램프했을때에 ,기판에반동현상이없을것 .
2.기판클램프했을때에 ,기판누름플레이트와기판과
의사이에틈새가없을것 .
3.기판클램프했을때에 ,컨베이어레일상면과기판과
의단차가발생하지않을것 .
4.기판클램프유니트의동작이원활할것 .
57312-L6- 00
1.3.2 기판클램프 동작의 확인
1
「장치」-「컨베이어」탭을 선택합니다 .
2
[ 컨베이어폭 ] 버튼을 눌러서 기판폭을
입력합니다 .
컨베이어폭변경대화창의「변경후의컨베이어폭」
란에기판폭을입력하고[OK] 버튼을눌러주십시
오 .컨베이어가지정된폭으로이동합니다 .
3
기판두께를 입력합니다 .
[ 푸쉬업 ] 버튼을누르면 ,대화창이표시됩니다 .
[ 두께 ] 란에기판두께를입력하고[OK] 버튼을눌
러주십시오 .
4
[ 기판클램프 ] 버튼을 눌러서 기판을
클램프합니다 .
5
재차 [ 기판클램프 ] 버튼을 누르면
기판이 언클램프 됩니다 .
5830 2 -L 6- 00
“Step4,5”의 기판클램프•언클램프를 반복해서
실행하여 , 동작이 안정되어 있는지 확인합니다 .

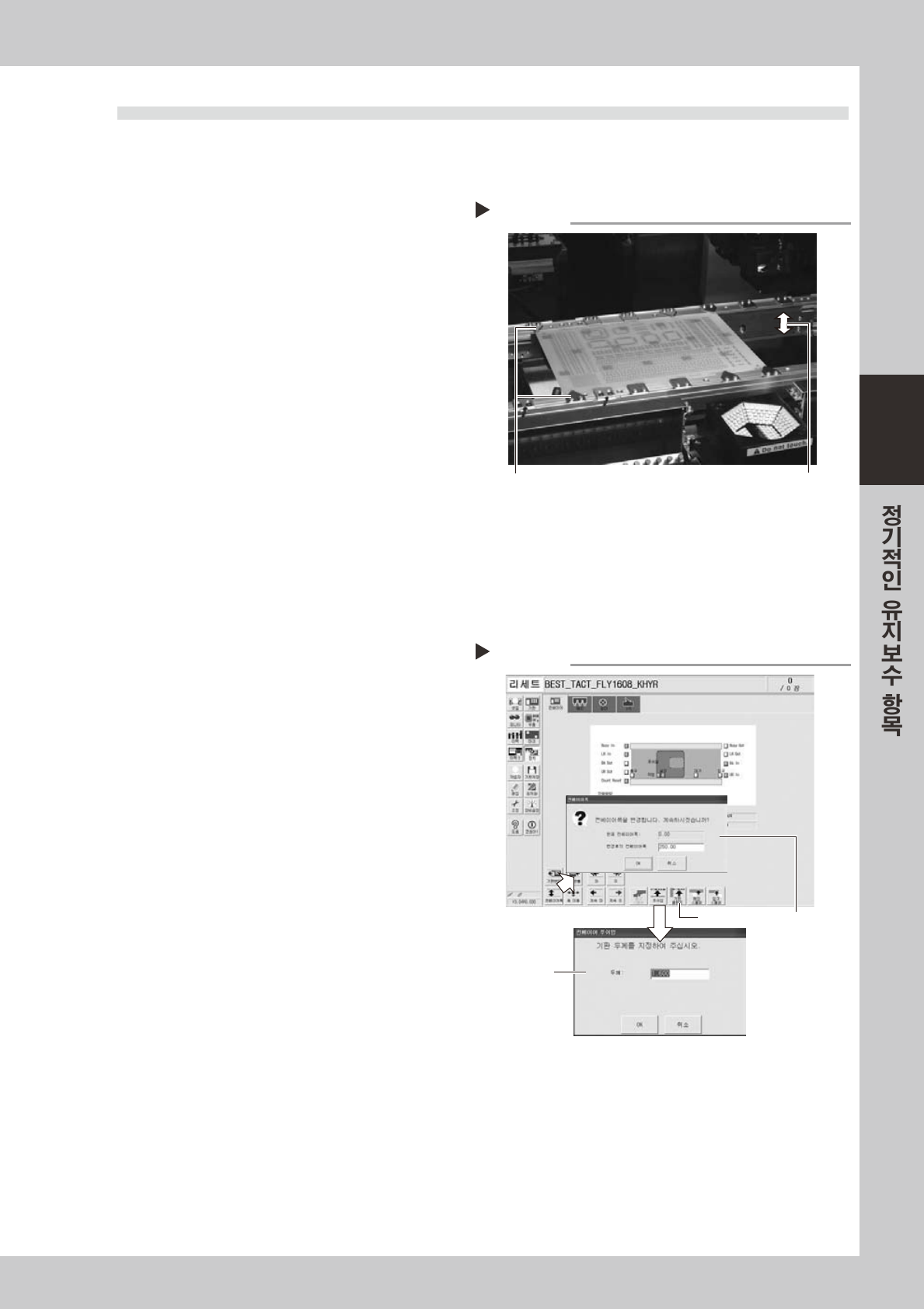

클램프 상태의 확인
기판누름과의 틈새가 없을 것.
클램프시, 단차가 없는 것을 확인한다.
클램프와 언클램프를
실행해서, 확인한다.
동작의 확인
Step 2-5
Step2
Step3
Step4, Step5
