■ 필터의 청소
1
필터컵을 분리합니다 .
전항「필터컵의청소」를참조하여주십시오 .
2
에어필터를 분리합니다 .
흰색부분을돌려서 ( 위에서봐서시계방향으로 )
필터를분리해주십시오 .
57334 - L6-00
3
에어필터의 오염을 청소합니다 .
에어건으로에어필터의오염을불어주십시오 .오
염이심해서제거할수없는경우는 ,에어필터를
교환하여주십시오 .
4
에어필터를 장착합니다 .
흰색부분을돌려서에어필터를원상태로장착하
여주십시오 .
57335 - L6- 0 0
5
필터컵을 장착합니다 .
n
요점
상기와 똑같은 순서로 미스트필터의 청소도 실행해 주십시
오.

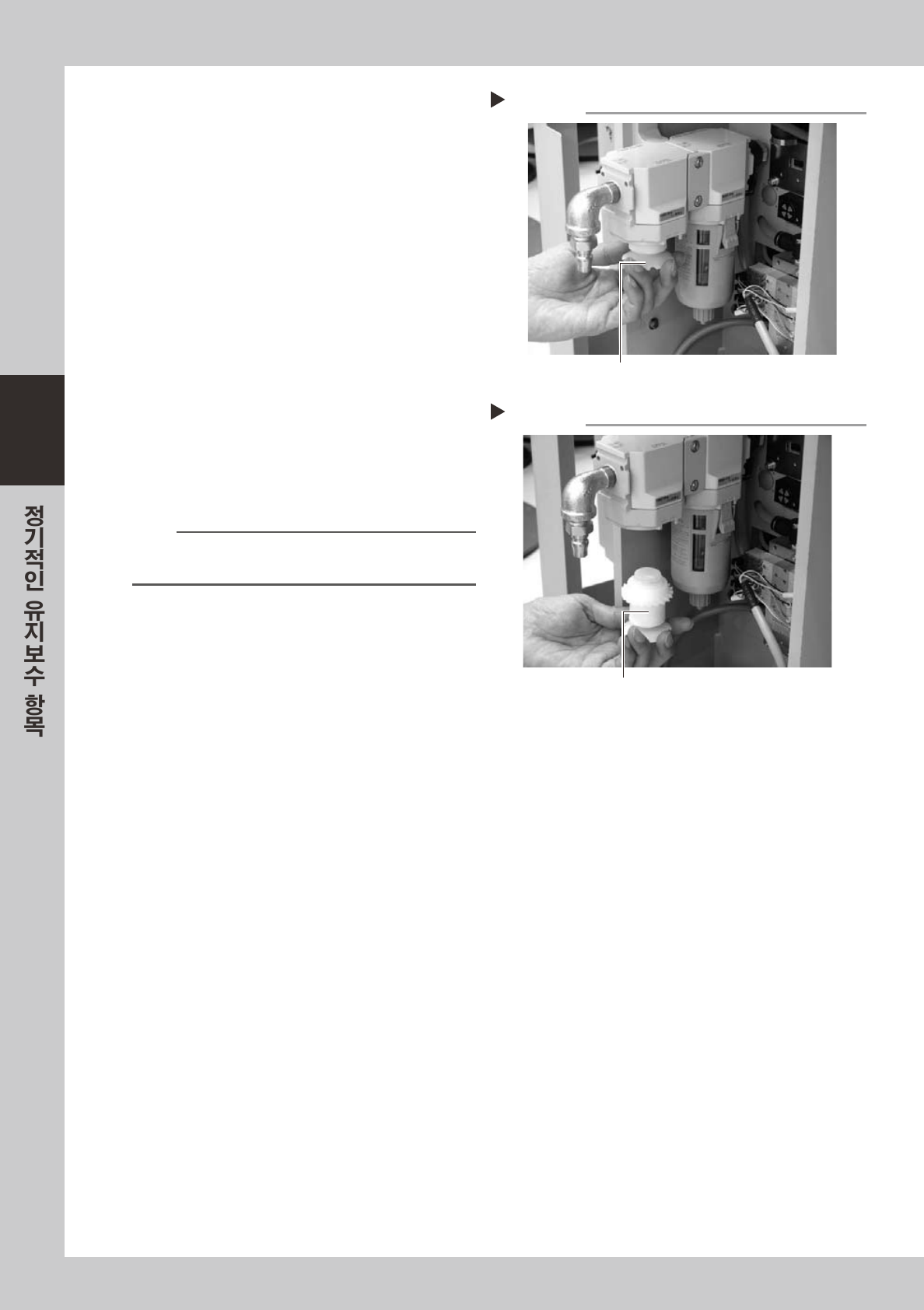

에어필터의 분리
Step 2
이곳을 잡고 돌려서 분리한다.
에어필터의 장착
Step 4
필터
3-27
3
3.6 6 각 스플라인의 청소
•
급유
W축 컨베이어의 6 각 스플라인의 청소와 급유 방법에 대해서 설명합니다. 급유개소와 급유형태에 관해서는,
제 4 장의「급유개소 일람표」를 참조해 주십시오 . 그리스건과 지정 그리스 (NSL) 를 준비하여 주십시오 .
1
6 각 스플라인부를 청소합니다 .

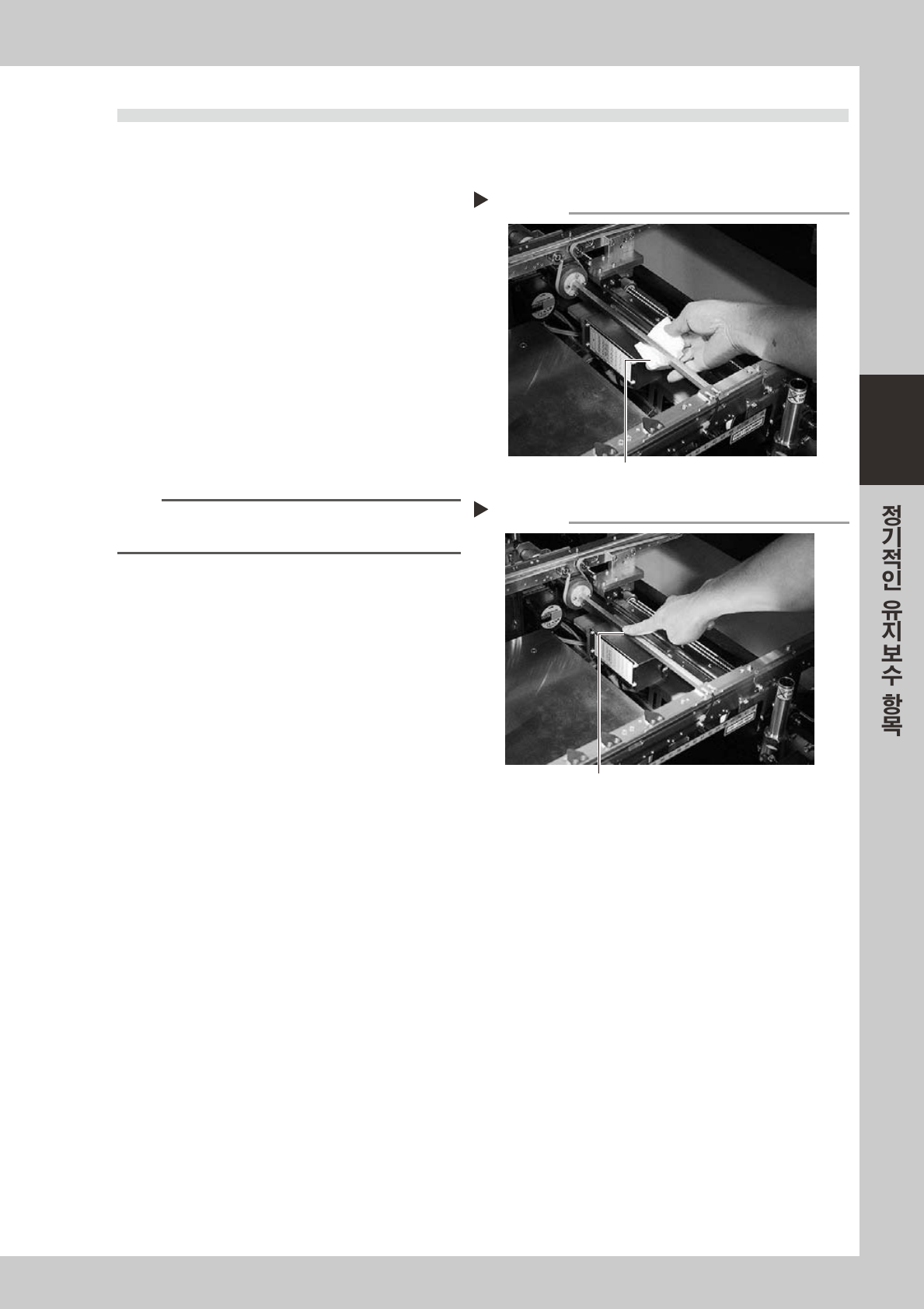

1. 수동조작으로기판폭을최대로설정한후 ,비
상정지상태로합니다 .
e
2. 6 각스플라인전체를먼지가나지않는종이
와이퍼 ( 크린룸용 )등으로오래된그리스나
더러움을제거합니다 .
3. 비상정지를해제하고 ,기판폭을좁혀서남은
다른부분의오래된그리스나더러움도제거합
니다 .
57348-M7-00
2
그리스를 도포합니다 .
손에지정그리스 (NSL) 를묻혀서6 각스플라인
의표면에균일하게도포해주십시오 .
n
요점
Step1 과 같은 식으로 기판폭을 조정해서 6 각 스플라인
전체를 균일하게 도포해 주십시오 .
57349-M7-0 0
6각 스플라인의 청소
Step 1
종이 와이퍼
6각 스플라인의 그리스 도포
Step 2
그리스
3-28
3
4. 6 개월 /1 년
4.1 피듀셜 카메라 조명유니트의 청소 (6 개월 )
먼지 등으로 조명유니트가 더러워져 있을 경우가 있으므로 , 정기적으로 청소할 것을 권장합니다 . 작업을 안
전하게 하기 위해, 장비가 비상정지 상태, 또는 장비의 전원스위치가 OFF 로 되어 있는지 확인해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을주지않도록주의하여주십시오 .카메라의광축조정에오류가생길수있습니다 .
c
주의
조명문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습니다 .
■ 피듀셜 마크인식 카메라
피듀셜 마크인식 카메라는 헤드부에 장착되어 있습니다 . 이 카메라의 조명유니트를 청소합니다 .
•
청소방법

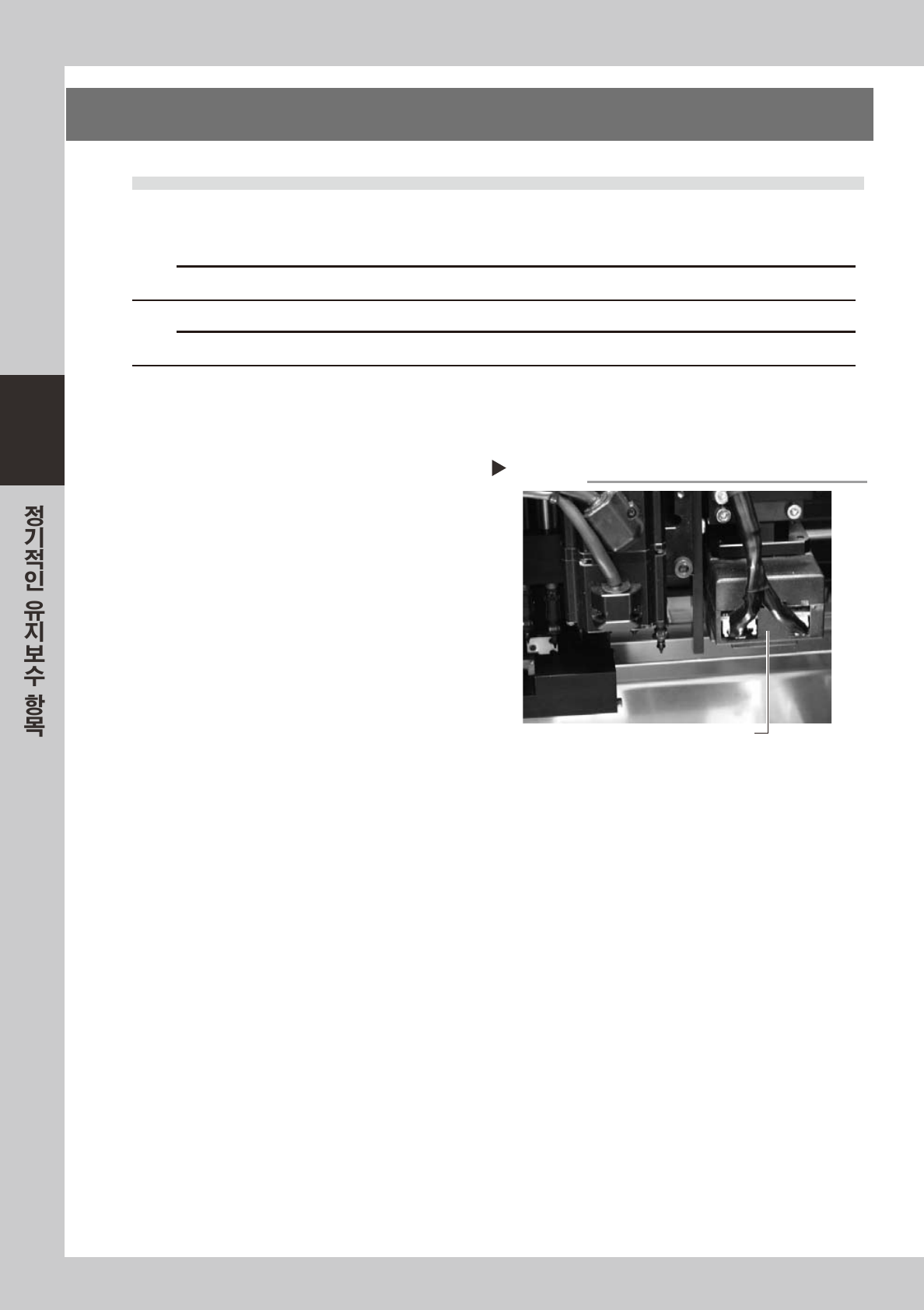

먼지가나지않는헝겊으로렌즈클리너를몇방울묻혀
서조명유니트하부의확산판을닦아주십시오 .
57336-L6-00
헝겊으로 닦는다
피듀셜카메라 조명
