2.3 X, Y, W 축의 청소
•
급유 ( 격월 )
X, Y, W 축의 볼스크류 및 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스건과 지정 그리스
(NSL) 를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,제 1 장「2.2.2급유공구
•
그리스」의취급에관한주의사항을읽어주십시오 .
c
주의
X,Y,W축의볼스크류및리니어가이드에서이상한소리가발생할경우에는판매대리점또는야마하로연락해주십시오 .
자체적인분해청소는보장해드릴수없습니다 .
2.3.1 X, Y, W 축 볼스크류의 청소
•
급유
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
그리스 비산방지 커버를 분리합니다 .
X 축과Y1,Y2 축의그리스비산방지커버를분리
하여주십시오 .
X축
1. 십자드라이버로그리스비산방지커버좌측의
고정나사를빼냅니다 .
2. 헤드를좌측끝까지이동시켜 ,십자드라이버
로그리스비산방지커버우측의고정나사를
빼냅니다 .
3. 그리스비산방지커버를우측으로당겨서분리
합니다 .
5730 9-L6-0 0
참고
X 축의 그리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .
Y1, Y2 축
1. 육각렌치로그리스비산방지커버뒤쪽의고정
볼트를빼냅니다 .
2. 헤드를뒤쪽끝까지이동시켜 ,그리스비산방
지커버앞쪽의고정볼트를분리해주십시오 .
3. 그리스비산방지커버를앞쪽으로당겨서분리
합니다 .
57310-L6-00
참고
Y 축의 그리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .

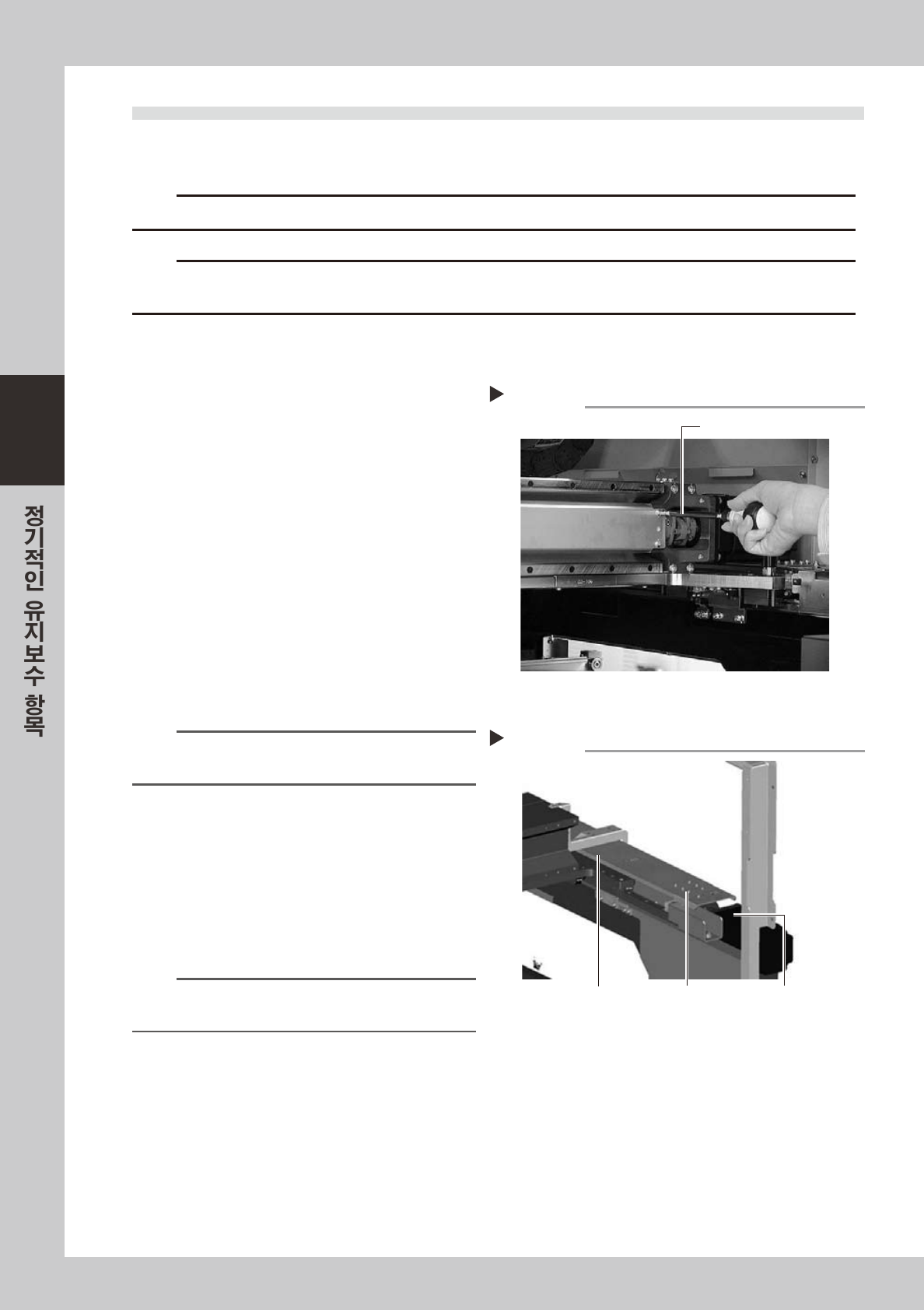

X축 그리스 비산방지 커버의 분리
십자 드라이버
Step 2
Y축 그리스 비산방지 커버의 분리
Y축 볼스크류
커버
Step 2
Y축 볼스크류
커버 고정볼트
Y축 모터
3-9
3
3
볼스크류부를 청소합니다 .
1. 이동핸들을잡아서각축을한쪽으로이동시킵
니다 .
2. 볼스크류전체를먼지가나지않는종이와이
퍼 ( 크린룸용 ) 로오래된그리스와오염물질을
닦습니다 .
3. 축을반대쪽으로이동시켜서 ,반대쪽의볼스
크류도닦습니다 .(X 축 ,Y 축 ,W 축 )
57311-L6 - 00
c
주의
청소작업시에는볼스크류의리드홈도정성스럽게닦아주십
시오 .또한 ,이물질이없는지확인하여주십시오 .

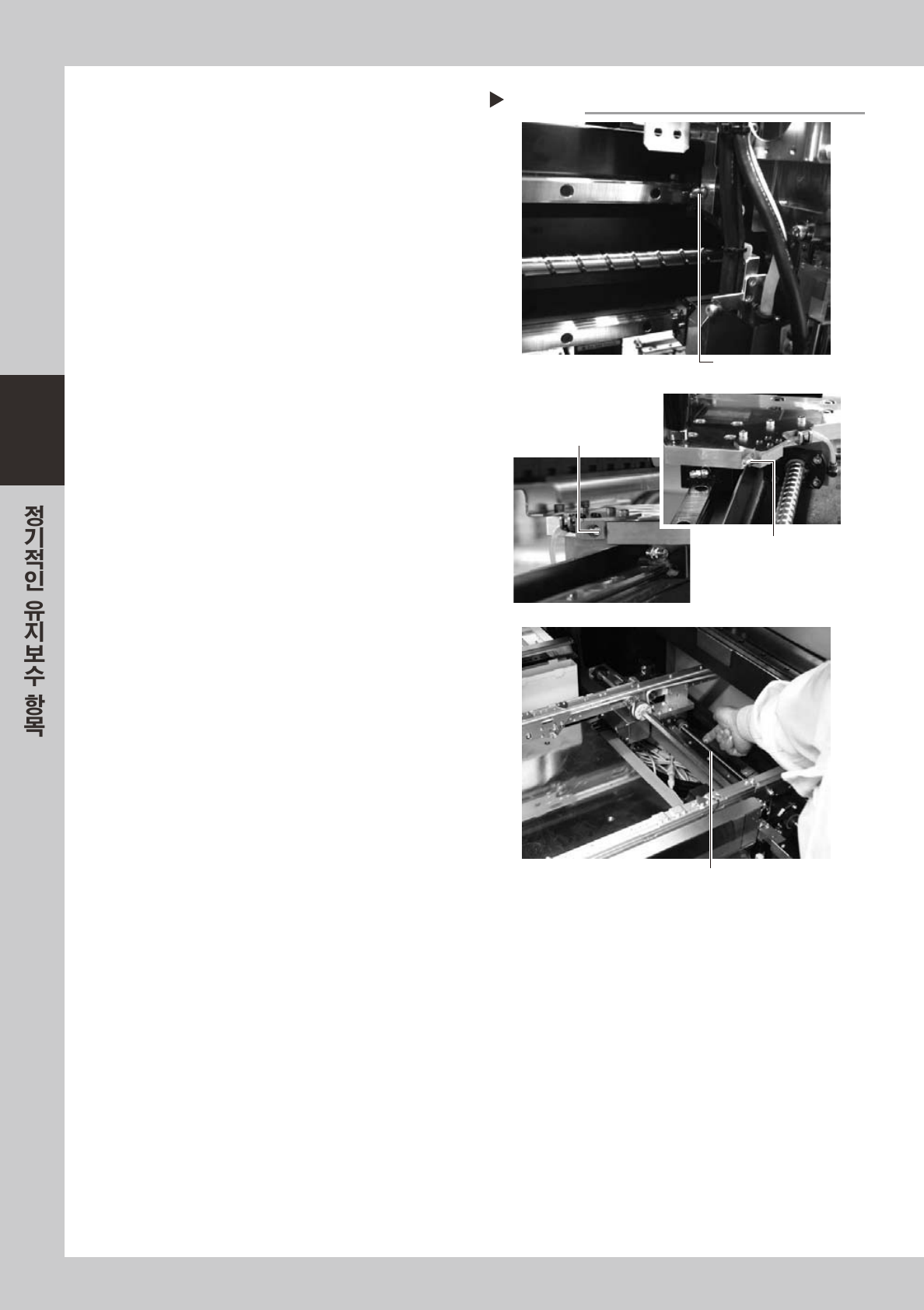

볼스크류의 청소
Step 3
종이 와이퍼 등으로 닦는다
X축
Y축
W축
종이 와이퍼 등으로 닦는다
종이 와이퍼 등으로 닦는다
3-10
3
4
그리스를 도포합니다 .
1. X 축 ,Y 축
그리스건을준비하고 ,그리스니플로부터지정
그리스 (NSL) 를주입하여주십시오 .축을손
으로움직인후 ,여분의그리스를닦아주십시
오.
2. W 축
손에지정그리스 (NSL) 를묻혀서볼스크류의
표면및리드홈에균일하게발라주십시오 .
57313 -L 6 -0 0
5
커버를 원상태로 부착합니다 .
그리스비산방지커버를분리했을때와역순으로
부착시켜주십시오 .

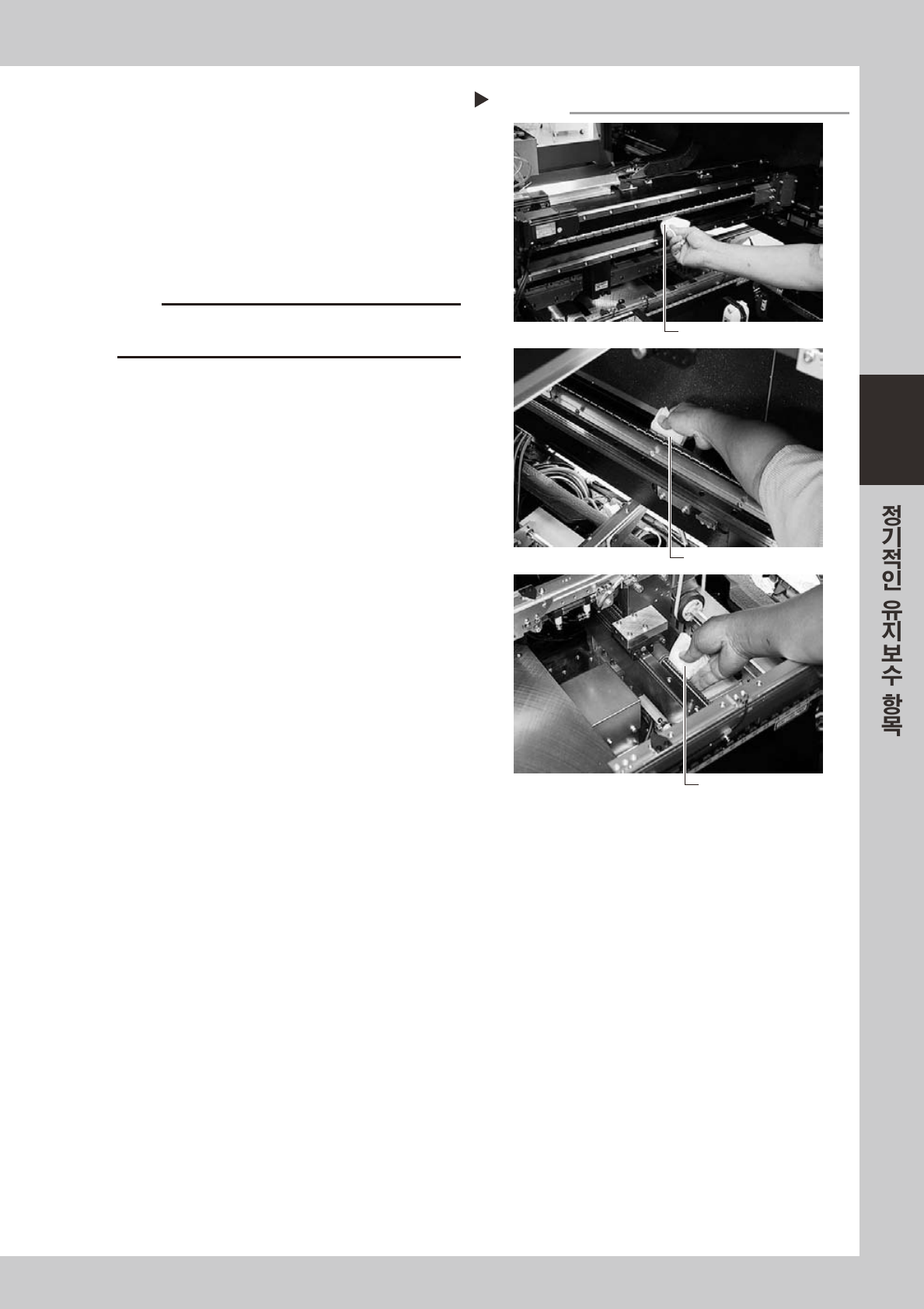

볼스크류의 그리스업
Step 4
X축 볼스크류부
그리스 니플
Y축 볼스크류부
그리스 니플(우)
Y축 볼스크류부
그리스 니플(좌)
X축
W축
W축 볼스크류
Y축
