■ 버핑부의 청소
e
1
노즐을 탈착합니다 .
비상정지버튼을누르고 ,헤드로부터노즐을빼
주십시오 .작업을안전하게하기위해 ,반드시장
비를비상정지상태로해주십시오 .
c
주의
분리한노즐은분해하지말아주십시오 .
2
버핑부를 청소합니다 .
버핑부에IPA( 이소프로필알코올 )또는에탄올을
도포하고 ,수차례버핑동작을반복해서청소해주
십시오 .청소후에는충분하게에어블로우해서남
아있는IPA또는에탄올을제거하여주십시오 .
3
버핑부에 급유를 합니다 .
버핑부에정밀드라이버로소량 ( 스며들정도 ) 의
터빈유를도포하여주십시오 .
57 301-L6- 0 0
4
버핑동작을 확인합니다 .
수차례버핑동작을반복하여 ,터빈유를스며들게
합니다 .먼지가없는헝겊을사용하여노즐주위
의유분을닦아냅니다 .
5730 2 - L6- 0 0
5
남아있는 유분을 제거합니다 .
노즐선단에서약5 초 ,노즐장착부에서약5 초
정도에어건으로에어블로우합니다 .이작업을3
회반복해서노즐안에남아있는여분의터빈유
를제거합니다 .
n
요점
버핑부에는 피막정도의 유분이 있으면 충분합니다 .
6
유분의 제거상태를 확인합니다 .
임의로시판의기름제거종이등을사용해서노즐
내의잔여유분의상태를확인하여주십시오 .
n
요점
일반적으로 , Step5 의 작업을 하면 유분은 제거됩니다 .
남아있을 경우는 다시 한 번 에어 블로우하여 주십시오 .
5730 3 - L6 - 0 0
7
노즐을 헤드에 장착합니다 .
노즐에유분이남아있는지재확인하고나서헤드
에장착하여주십시오 .( 노즐스테이션이없는경
우)
c
주의
노즐스테이션을장착하고있는장비에서는 ,분리한노즐은
반드시노즐스테이션에세팅해주십시오 .

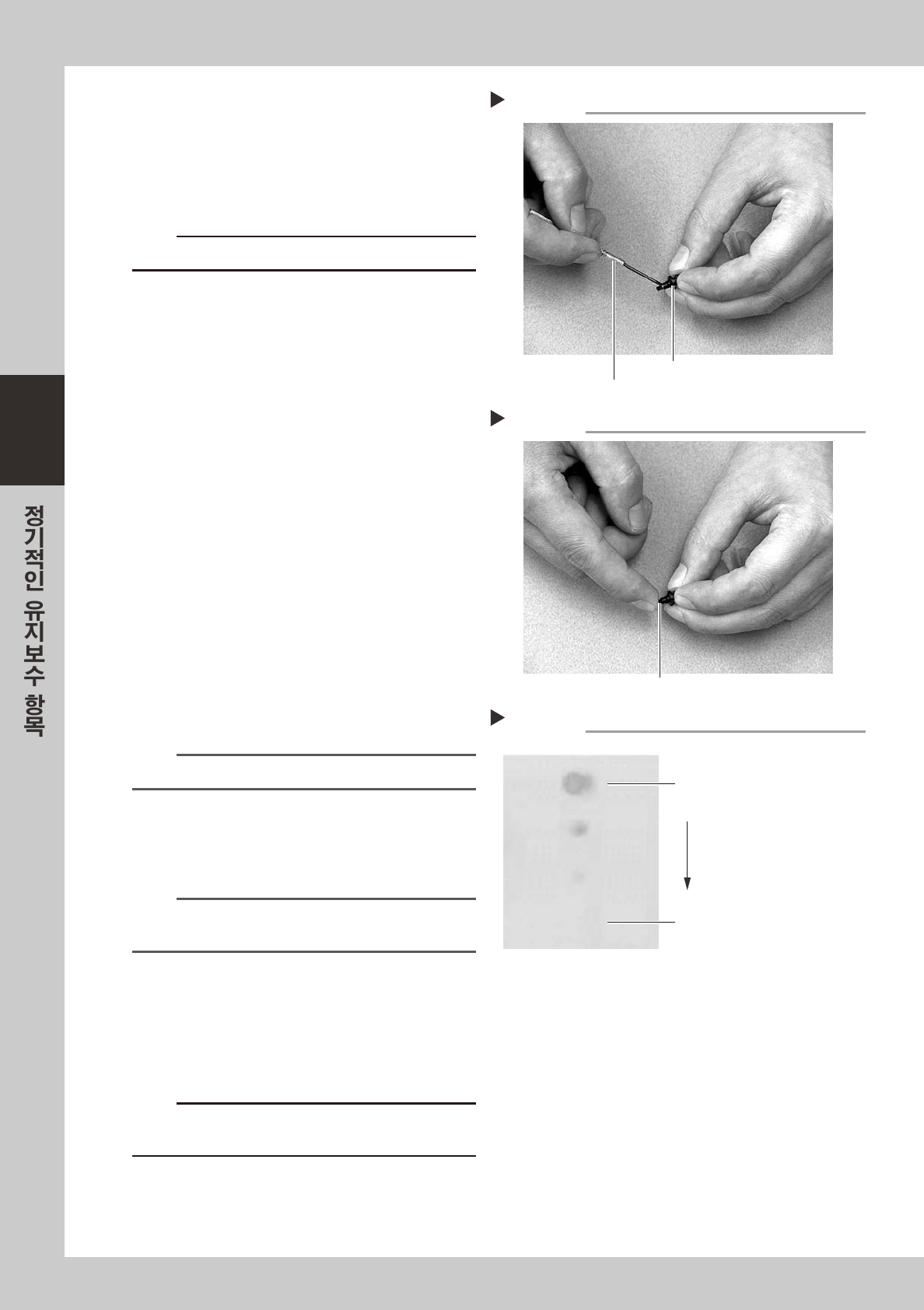

버핑부의 급유
Step 3
노즐
정밀 드라이버(터빈유를 소량)
버핑부의 확인
Step 4
노즐버핑부(선단)
잔여 유분의 확인
Step 6
처음, 노즐선단에서
5초간 블로우하면 유분이 나옵니다.
선단에서 5초간, 장착부에서
5초간 블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
종료입니다.
기름종이
3-3
3
1.1.2 판스프링의 확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향을 미칩니다 . 노즐 판스프링의
노즐 유지상태를 정기적으로 점검하여 주십시오 .

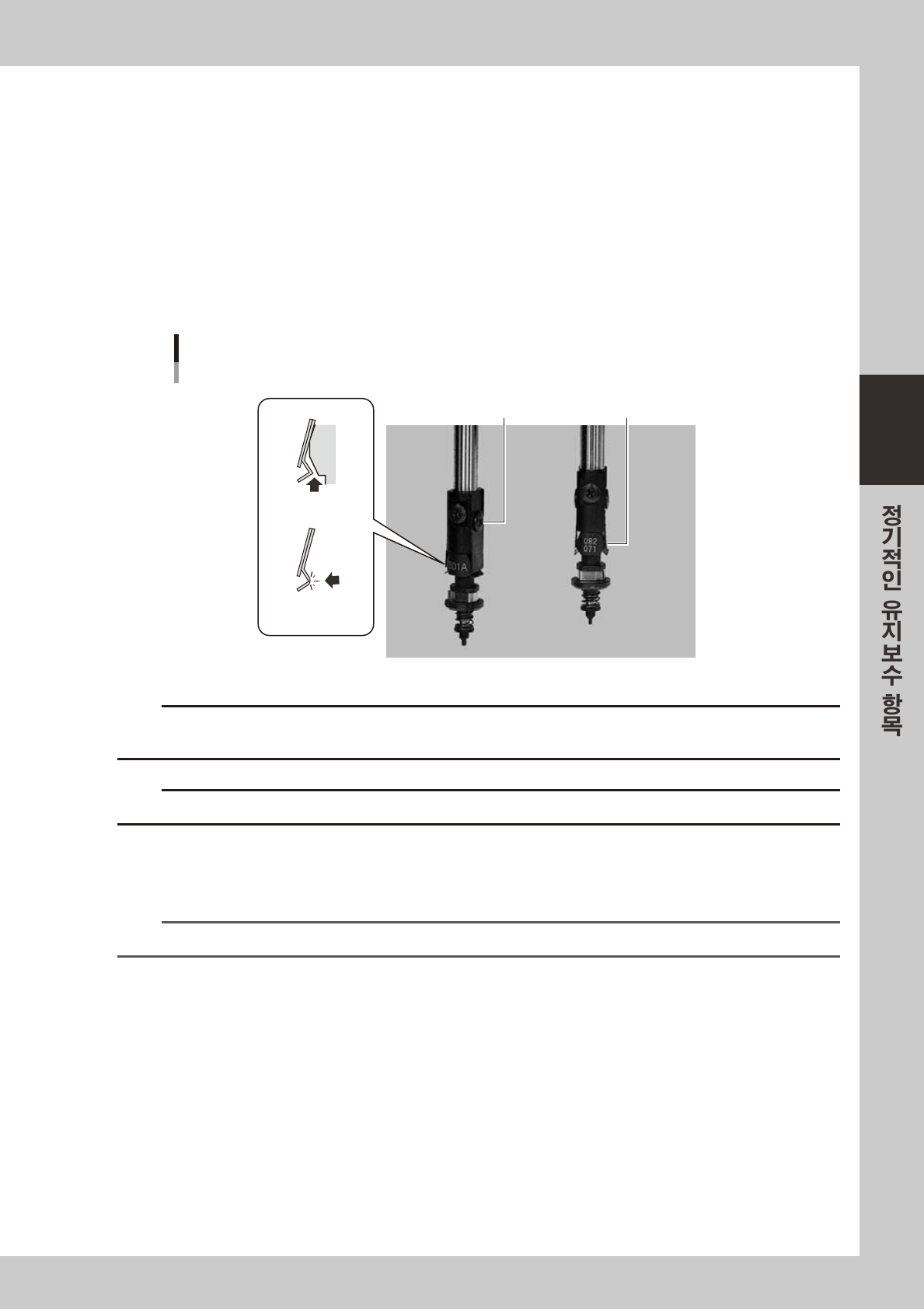

■ 노즐 판스프링의 점검포인트
노즐홀더에서노즐을탈착시켜서 ,다음항목을점검하여주십시오 .
•
노즐유지력이충분한가 .
•
판스프링과노즐과의틈새가없는가 .
•
노즐판스프링이변형되지않았는가 .
•
판스프링의노즐탈착부가마모되지않았는가 .
노즐 판스프링을 확인한다
나사가 느슨하지
않을 것
변형되지
않았을 것
유격상태 확인
마모상태 확인
57304 - L6- 0 0
c
주의
상기의몇가지에문제가있을때는 ,제 4 장「1. 노즐판스프링의교환」을참조해서판스프링을교환하여주십시오 .
교환할경우는 ,반드시1 대 1 로하여주십시오 .
c
주의
노즐스테이션을장착한장비에서 ,탈착시킨노즐은반드시스테이션에재장착해주십시오 .
1.1.3 노즐선단의 청소
노즐선단의 더러움은 , 동봉되어 있는「노즐선단 클리닝 테이프」를 사용해서 청소해 주십시오 .
n
요점
초음파 세척기 ( 옵션 ) 로 씻어내지 못한 더러움의 경우 , 효과적으로 제거할 수 있습니다 .
■ 사용방법
노즐선단클리닝테이프의접착면으로노즐선단의더러움을벗기듯이청소해주십시오 .
3-4
3
1.2 컨베이어 센서의 상태
•
동작확인
본 장비에서는 컨베이어 센서로서 투과형 파이버 센서를 사용하고 있습니다 .
컨베이어 레일폭을 변경해도 센서가 정확하게 동작하는지 확인할 필요가 있습니다 .
컨베이어 센서의 상태, 동작확인
투광
수광
5730 5 - L 6 - 00
1
「장치」-「컨베이어」탭을 선택합니다 .
2
「컨베이어폭」버튼을 눌러서 컨베이어
폭을 변경합니다 .
컨베이어폭변경대화창이표시되므로 ,컨베이어
폭을입력하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
3
에러발생 유무를 확인합니다 .
컨베이어폭을변경했을때 ,에러메시지가표시되
지않으면 ,컨베이어센서는정상적으로동작하고
있으므로 ,다른조정은불필요합니다 .
58300-L6-00

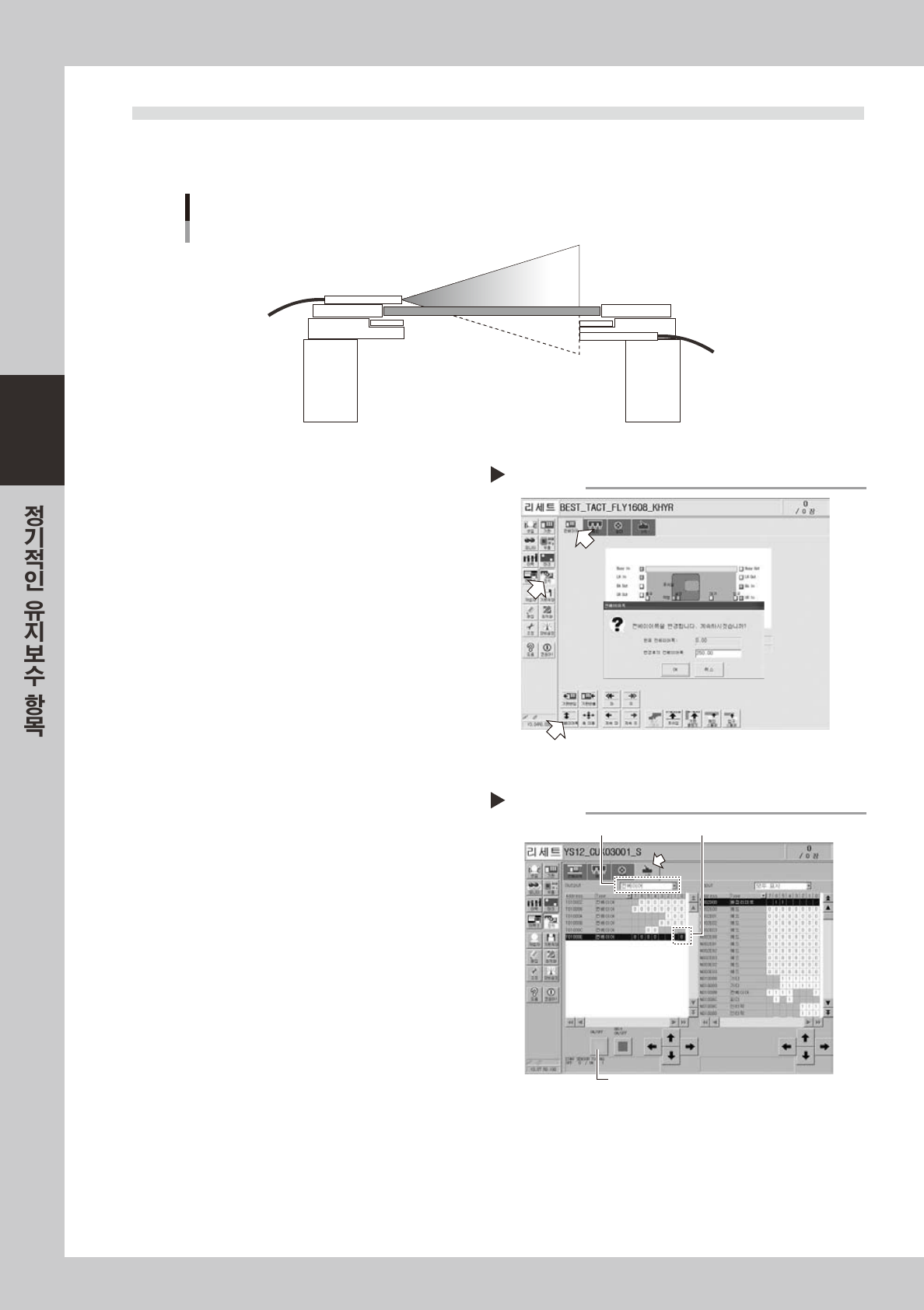

■ 에러 메시지가 표시되었을 경우에는 , 다음 순서에 따라서 센서를 조정해 주십시오 .
•
컨베이어 센서의 조정방법
컨베이어폭을변경했을때 ,에러가발생한경우에는 ,
컨베이어센서로부터의출력상태를확인합니다 .
1.[ 장치 ]-「I/O」탭을선택합니다 .
2.출력모니터 (Output) 의드롭다운리스트에서「컨베
이어」를선택합니다 .
3.「컨베이어센서튜닝」(T01000E-1) 을선택합니다 .
4.[ON/OFF] 버튼을눌러서0(OFF) → 1(ON) →
0(OFF) 로전환해서 ,자동튜닝을실행합니다 .
5.재차[ 컨베이어폭 ] 버튼을누르고컨베이어폭을변경
시켜서 ,에러메시지가표시되지않으면 ,센서가정
상적으로동작하고있습니다 .
5830 1-L6 - 0 0
컨베이어 센서의 확인
Step 1-3
컨베이어 센서의 튜닝
2
3
