4.2 R 축 스플라인 벨트의 상태확인 (1 년 )
R 축 스플라인 벨트는 , 2 개가 있습니다 . 각 벨트의 상태를 확인해 주십시오 .
■ R 축 스플라인 벨트의 확인 포인트
•
벨트의마모와깎임에의해벨트가풀리지않았는가 ?
•
벨트에균열과열화에의해금이가지않았는가 ?
•
벨트텐션에느슨함이없는지 ,벨트에느슨함은없는가 ?
c
주의
R 축스플라인벨트에관한문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해
드릴수없습니다 .

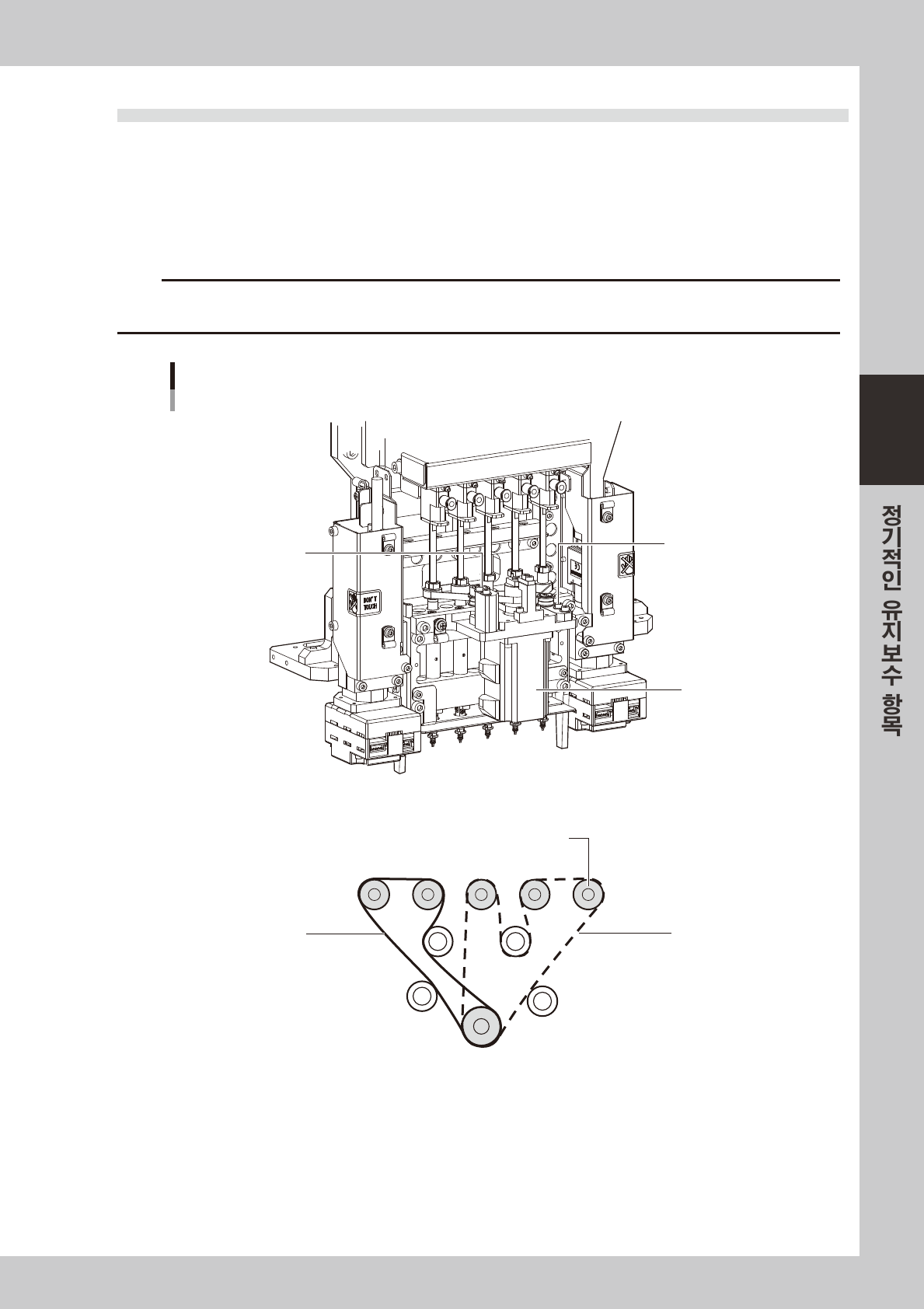

No.1 헤드용 스플라인
스플라인 벨트
R축 모터
R축 벨트(상단)
R축 벨트(하단)
벨트 텐셔너
벨트 텐셔너
벨트 텐셔너 벨트 텐셔너
5733 7-L6-00
3-30
3
4.3 블로우 스테이션 필터의 청소와 교환 (1 년 )--- 옵션
블로우 스테이션 ( 옵션 ) 을 장착하고 있는 장비의 필터 청소방법과 교환방법을 설명합니다 .
c
주의
블로우스테이션의본체에관한문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장
해드릴수없습니다 .

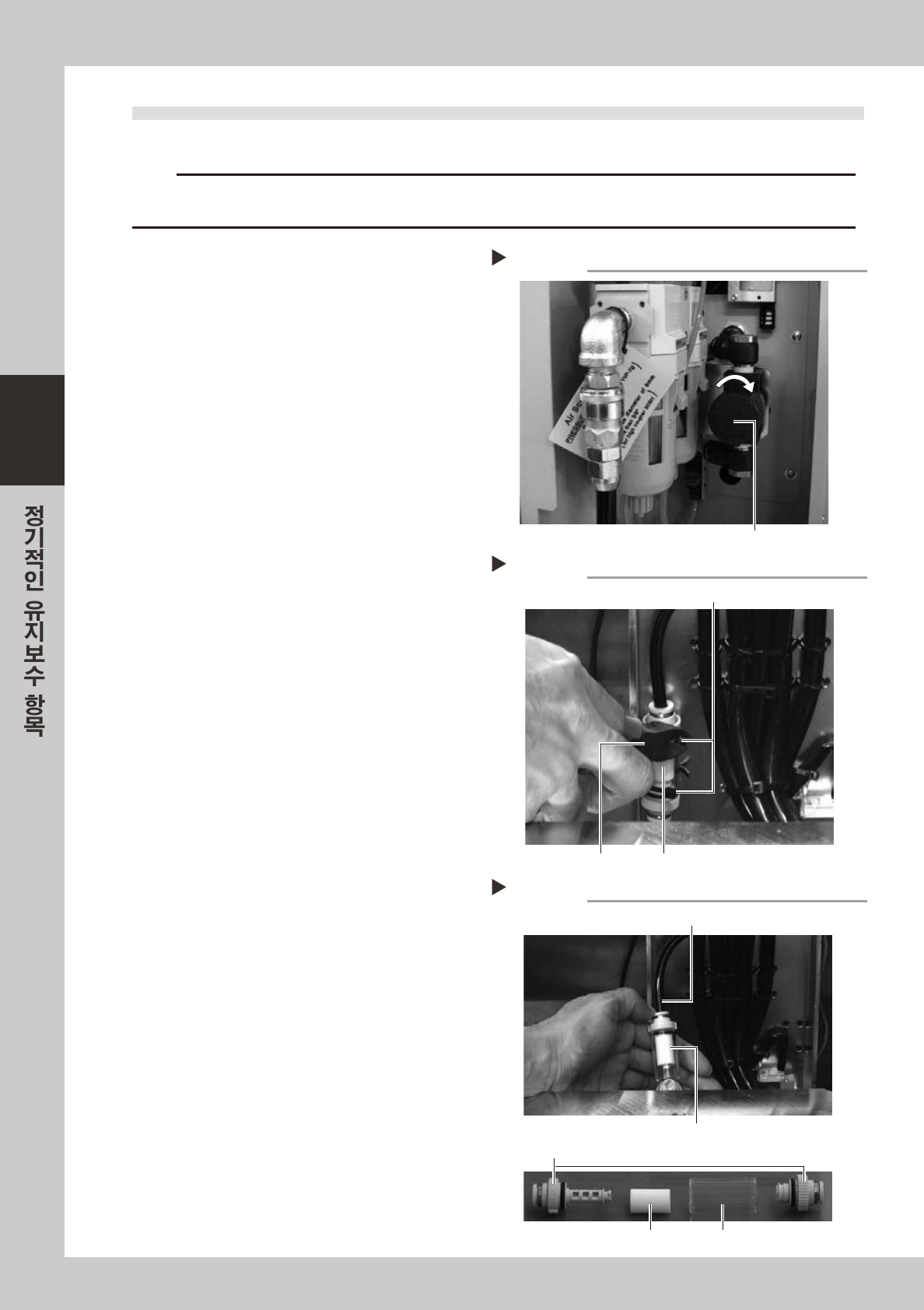

1
장비의 공급에어와 전원을 차단합니다 .
1. 소프트웨어를종료하고장비의전원스위치를
꺼주십시오 .
2. 장비좌측하단판넬안의「에어공급 / 배출」밸
브를우측으로돌려서에어공급을차단해주
십시오 .
57338 -L 6-00
2
필터주위의 결속 밴드를 자릅니다 .
블로우스테이션의스탠드안쪽의필터유니트를
고정하고있는결속밴드를니퍼로절단합니다 .
57339 - L6-00
3
에어호스의 한쪽을 뽑아서 필터를 꺼냅
니다 .
1. 인라인필터유니트의한쪽에어호스를뺍니다.
2. 필터양쪽의필터조인트캡을90 도돌려서분
리합니다 .
3. 투명케이스를빼고필터를꺼냅니다 .
57340-L6-00
4
필터를 청소합니다 .
분리한필터의안쪽과바깥쪽에서에어건으로에
어블로우하여주십시오 .오염이심할경우는새
것으로교환해주십시오 .
•
인라인필터 ( 유니트 )
KGR-M9934-01X「INLINEFILTER」
•
필터
KGR-M9934-F0X「FILTER,SPARE」
공급에어를 차단한다
Step 1
에어공급/배출 밸브
결속 밴드를 자른다
Step 2
결속 밴드
니퍼 인라인 필터 유니트
필터를 꺼낸다
Step 3
에어호스
필터 필터 투명케이스
인라인 필터 유니트
필터조인트 캡
3-31
3
4.4 노즐스테이션 센서의 상태확인 (1 년 )--- 옵션
노즐스테이션 ( 옵션 ) 을 장착하고 있는 장비의 노즐스테이션 센서의 상태를 확인합니다 .
c
주의
노즐스테이션센서로노즐검출을정상적으로할수없는경우는 ,노즐체인지의에러와노즐검출에러에의해운전을계속할수없
는경우가있습니다 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상정
지상태로해주십시오 .
2
노즐스테이션의 셔터를 엽니다 .

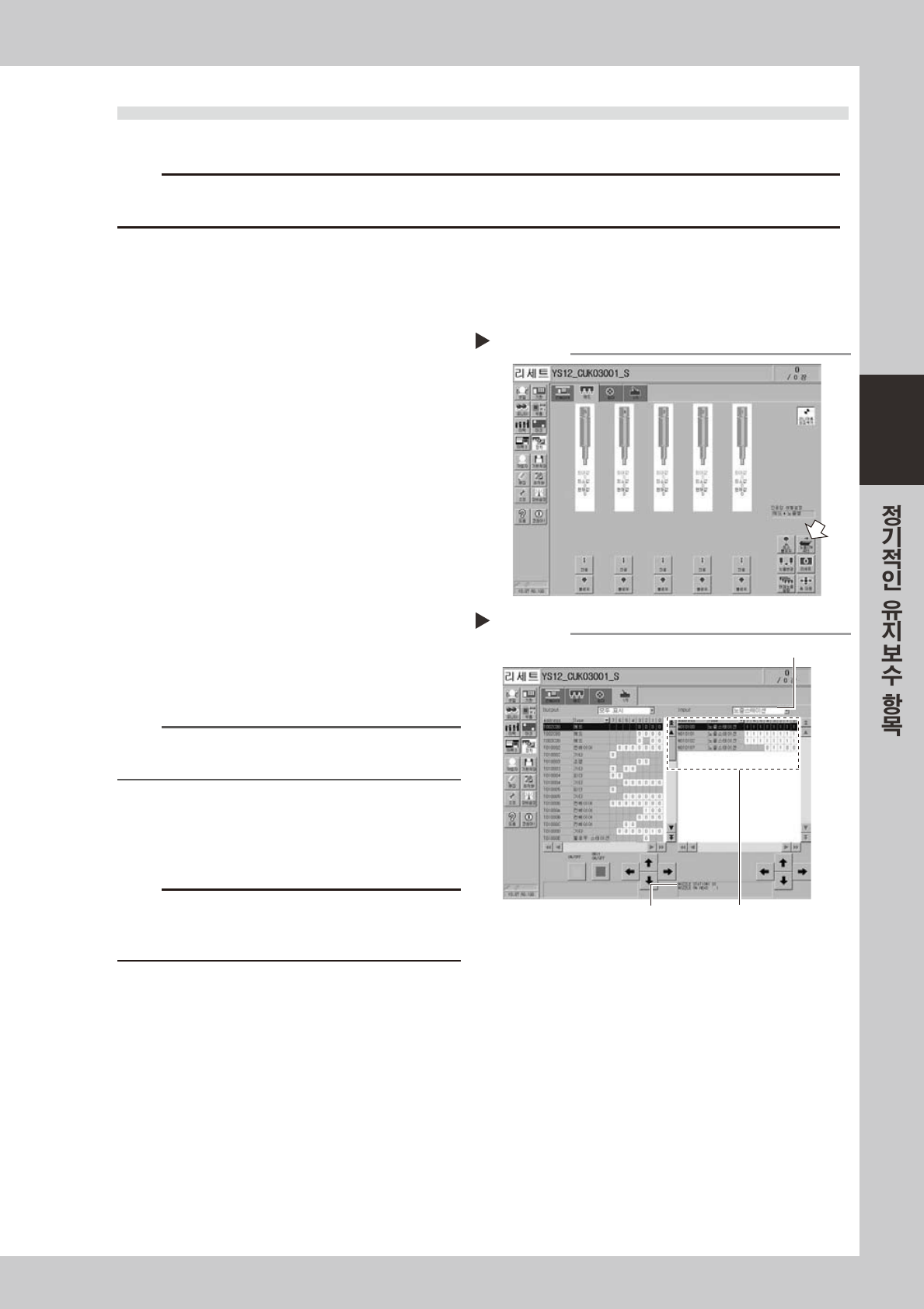

1. [ 장치 ]-「헤드」탭을선택합니다 .
2. [ 노즐 STN셔터 ] 버튼을눌러서노즐스테이션
의셔터를열어주십시오 .
5830 9 -L6 -0 0
3
노즐검출 상태를 확인합니다 .
노즐스테이션센서로 ,노즐의유무를확인합니다 .
1. [ 장치 ]-「I/O」탭을선택합니다 .
2.「Input」쪽의풀다운리스트에서[ 노즐스테
이션 ] 을선택합니다 .
3. 화면을보면서노즐스테이션의노즐을탈장착
해서 ,센서가정상적으로작동하는지확인하
여주십시오 .
노즐스테이션으로부터노즐을빼면 ,"1",노즐
스테이션에노즐이세팅되어있으면 ,"0" 으로
표시됩니다 .
58310-L6-00
n
요점
「Input」화면의 하단에 , 노즐을 탈장착하고 있는 스테이션
의 No. 가 표시됩니다 .
4
노즐스테이션의 셔터를 닫습니다 .
[ 노즐 STN셔터 ] 버튼을눌러서노즐스테이션의
셔터를닫아주십시오 .
c
주의
노즐스테이션센서의검출상태가안정치못하거나 ,검출할
수없는경우에는판매대리점또는야마하로연락해주십시
오 .자체적인분해청소는보장해드릴수없습니다 .
셔터를 연다
Step 2
노즐검출센서의 확인
Step 3
노즐스테이션을 선택
노즐스테이션 위치 No.
노즐유무
센서검출 확인
