2.5 기판반송 벨트의 점검과 청소 ( 격월 )
컨베이어 벨트의 마모상태를 점검합니다 . 벨트 반송면의 마모가 진행되면 , 미끄러짐이 발생하여 기판이 안
정적으로 반송되지 않습니다 . 정기적으로 마모상태를 확인할 필요가 있습니다 .
또한 , 벨트의 마모에 의해 컨베이어 센서 수광면과 벨트 가이드홈에 마모가루가 쌓여서 오검출 등의 트러블
이나 벨트가 고착되는 문제가 발생할 가능성이 있습니다 .

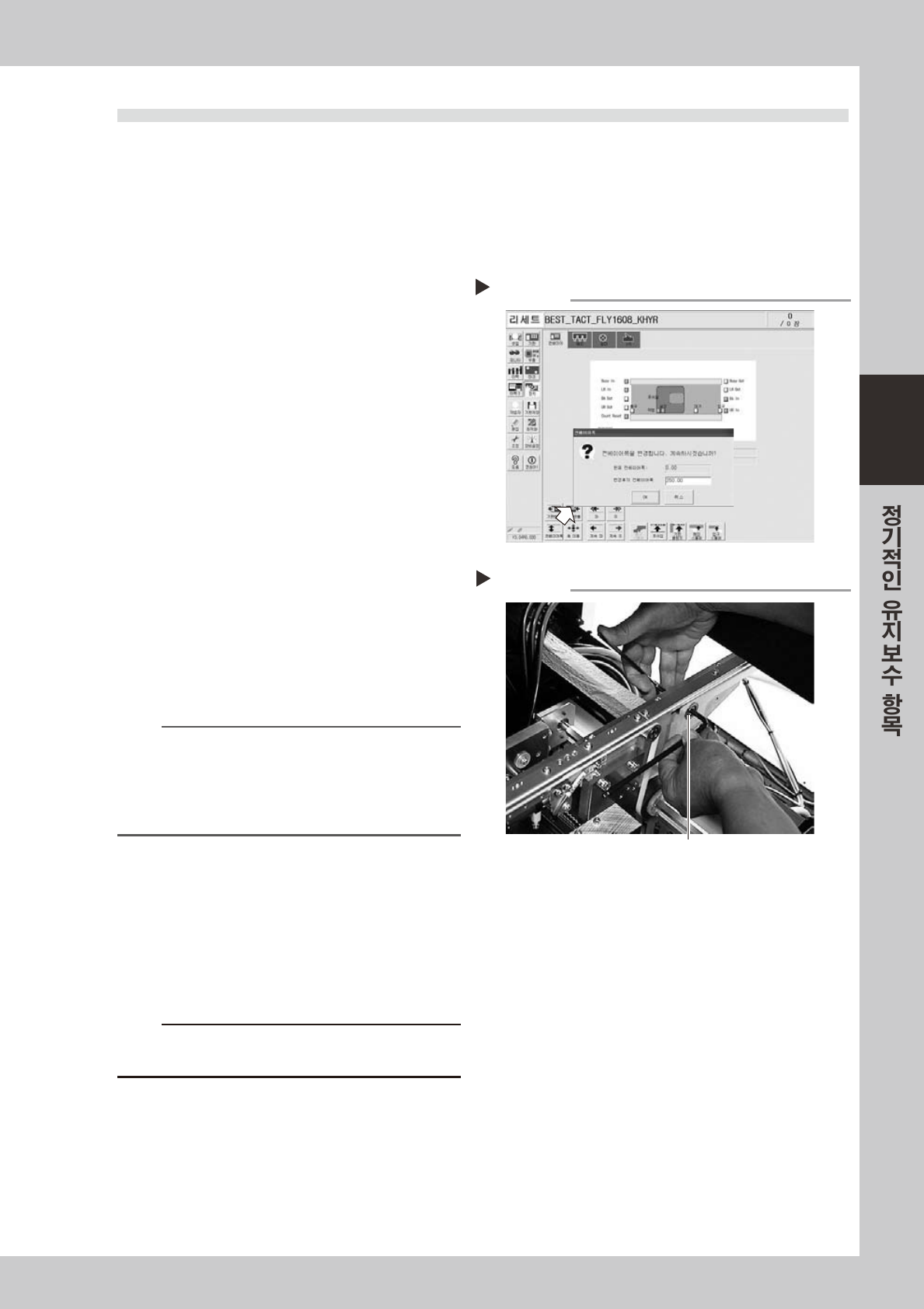

1
컨베이어폭을 작업하기 쉬운 폭으로 변
경합니다 .
1. [ 컨베이어폭 ] 버튼을눌러서 ,컨베이어폭변
경대화창을표시시킵니다 .
2.「변경후의컨베이어폭」란에공구 ( 일자드라
이버)가들어갈정도의수치를입력하고[OK]
버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
5830 4-L 6 -0 0
e
2
반송벨트의 텐션을 풉니다 .
비상정지버튼을누른후,육각렌치4mm 와5mm
를사용해서 ,벨트텐션을느슨하게해주십시오 .
57319 - L 6-0 0
3
컨베이어 벨트를 분리합니다 .
풀리와기판가이드부의벨트틈새로부터컨베이어
벨트를빼주십시오 .
4
컨베이어 벨트 반송면의 마모를 확인합
니다 .
Step3 에서분리한컨베이어벨트반송면의마모
상태를확인해주십시오 .
n
요점
반송시에는 벨트폭의 절반(3~4mm) 정도만이 사용됩니다.
따라서 , 컨베이어 벨트의 반송면이 마모되어 있을 경우 , 기
준측과 종동측의 벨트를 바꿔서 재사용할 수가 있습니다 .
그러나 , 장시간 사용하면 반송에러의 원인이 되므로 , 미리
교환하실 것을 권장합니다 .
5
기판가이드부의 벨트홈과 풀리를 청소
합니다 .
벨트홈및센서검출면의마모가루는청소기등으
로흡인해주십시오 .더욱이장비부속의손털이
개로쓸어내면서청소기로흡인시켜주십시오 .
컨베이어의반송벨트용풀리등도청소해주십시
오.
c
주의
가끔벨트의마모가루가풀리표면에검게붙어있는경우가
있습니다 .이럴때에는 ,금속훼라로긁어내주십시오 .
컨베이어폭의 변경
Step 1
Step 2
텐셔너 볼트
벨트텐션을 느슨하게 한다
3-16
3
3. 3 개월
3.1 이젝터필터의 청소
•
교환
공급에어의 상태와 가동시간에도 따르지만 , 보통 3 개월 간격으로 이젝터필터를 점검하여 주십시오 . 다소
오염되어 있으면 에어건으로 제거하고 , 그 이상의 경우는 교환하실 것을 권장합니다 .
1
헤드를 Y 축의 최전방으로 이동시킵니
다.
[ 장치 ]-「헤드」( 또는「컨베이어」)탭화면의[ 축
이동 ]버튼을눌러서「축이동」화면을열고 ,헤드
를Y 축의최전방으로이동시켜주십시오 .
참고
이젝터는 헤드 정면부에 있습니다 . 헤드를 최전방으로 이동
시키면 필터의 점검을 하기 쉬어집니다 . ( 점검은 장비의 앞
쪽부터 합니다 .)
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .

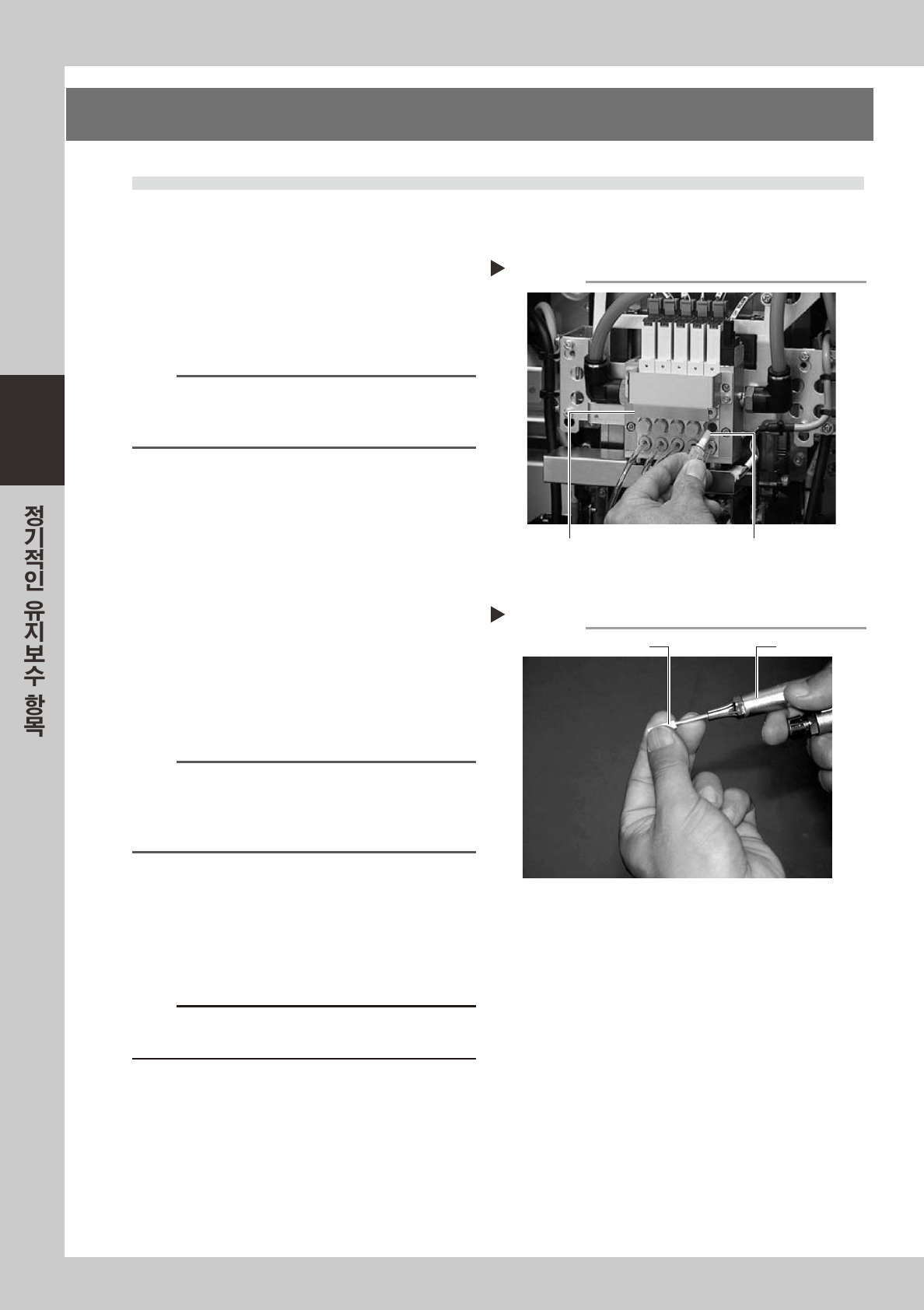

3
필터캡을 분리합니다 .
일자드라이버로캡을풀어서분리하여주십시오 .
57320-L6-00
4
필터를 청소합니다 .
핀셋으로필터를빼내고 ,필터의오염정도가적으
면 ,에어건으로청소하고이젝터안으로끼웁니
다.
57 321- L 6 - 0 0
n
요점
오염이 심하거나 변색된 경우에는 , 필터를 새 것 (K46-
M8527-C0X) 으로 교환합니다 .
장비의 가동시간에도 따르지만 , 필터교환의 기준은 3 개월
에 1 회입니다 .
5
필터를 장착합니다 .
1. 필터캡에필터와O 링을끼워서이젝터안으로
삽입합니다 .
2. 필터캡을우측으로돌려서잠궈주십시오 .(찰
칵하고소리가남 )
c
주의
필터를장착할때에 ,매니폴드와필터캡과의사이에O 링이
빠져나오지않도록주의하여주십시오 .
필터캡을 분리한다
Step 3
이젝터 본체 이젝터필터
O링
필터캡
필터의 청소
Step 4
에어건필터
3-17
3

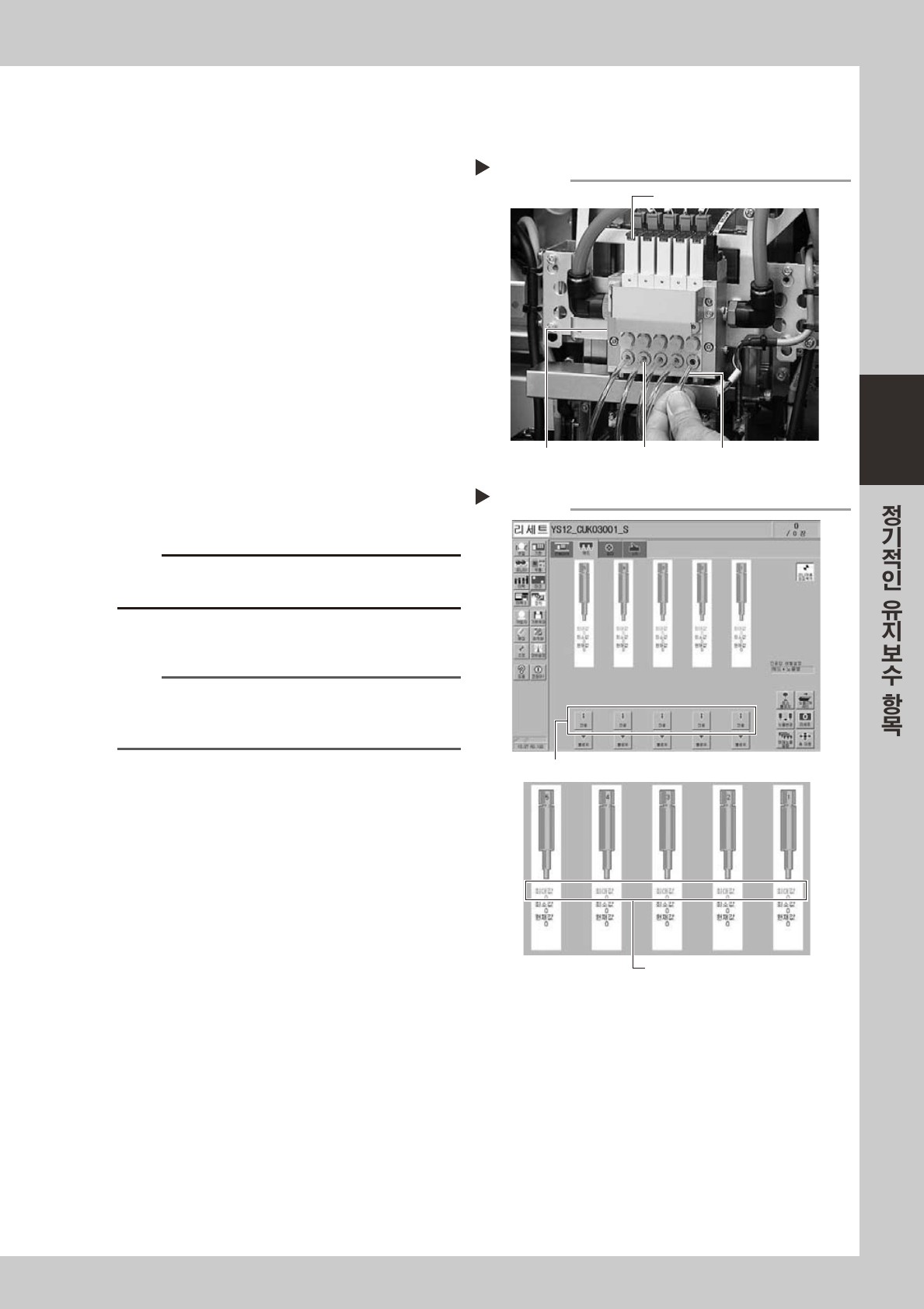

3.1.1 이젝터 진공압력의 점검
각 이젝터의 진공레벨을 확인하고 , 상태를 판단합니다 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상정
지상태로해주십시오 .
2
이젝터 하단의 조인트로부터 에어호스
를 빼냅니다 .
이젝터하단의조인트로부터모든에어호스를빼
주십시오 .
57322 - L 6 -00
3
각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ]-「헤드」탭을선택합니다 .
2. 에어조인트를손가락으로막고 ,[ 진공 ] 버튼
을누릅니다 .모든헤드의에어조인트를같은
식으로실시해주십시오 .
3. 에어조인트밀폐상태에서의최대값을메모하
고 ,측정참고값이내인지확인해주십시오 .
5830 5- L 6- 00
c
주의
배기블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
■ 이젝터 측정 참고값
밀폐상태 :190 이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로 ( 스
플라인 샤프트 내 / 이젝터와 스플라인의 에어호스 ) 를 다
시 살펴보고 , 필요에 따라서 청소와 교환을 해 주십시오 .
에어호스를 분리한다
Step 2
투명 에어호스 에어조인트 이젝터 유니트
이젝터
진공레벨을 확인한다
Step 3
각 헤드의 [진공]버튼을 누른다
부압 최대값(밀폐상태 최대값)을 확인
