3.2.2 부압상태의 확인
스플라인 샤프트의 세척이 완료되면 , 부압확인도 실행합니다 .
1
조립한 후의 확인을 합니다 .
1. 헤드는노즐이없는상태로해둡니다 .
2. [ 장치 ]-「헤드」탭화면을열고 ,[ 진공 ] 버
튼을눌러서부압을발생시키고 ,화면에표시
되는「최대값」의수치를확인해주십시오 .
하기의기준값을바탕으로확인하여주십시
오.
5830 8 -L 6 -0 0
2
노즐을 원상태로 장착합니다 .
손으로노즐을헤드에장착하여주십시오 .
■ 스플라인 에어경로의 기준값
개방상태 :70 이하
밀폐상태 :190 이상
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 .
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고값으로 해 주십시오 .

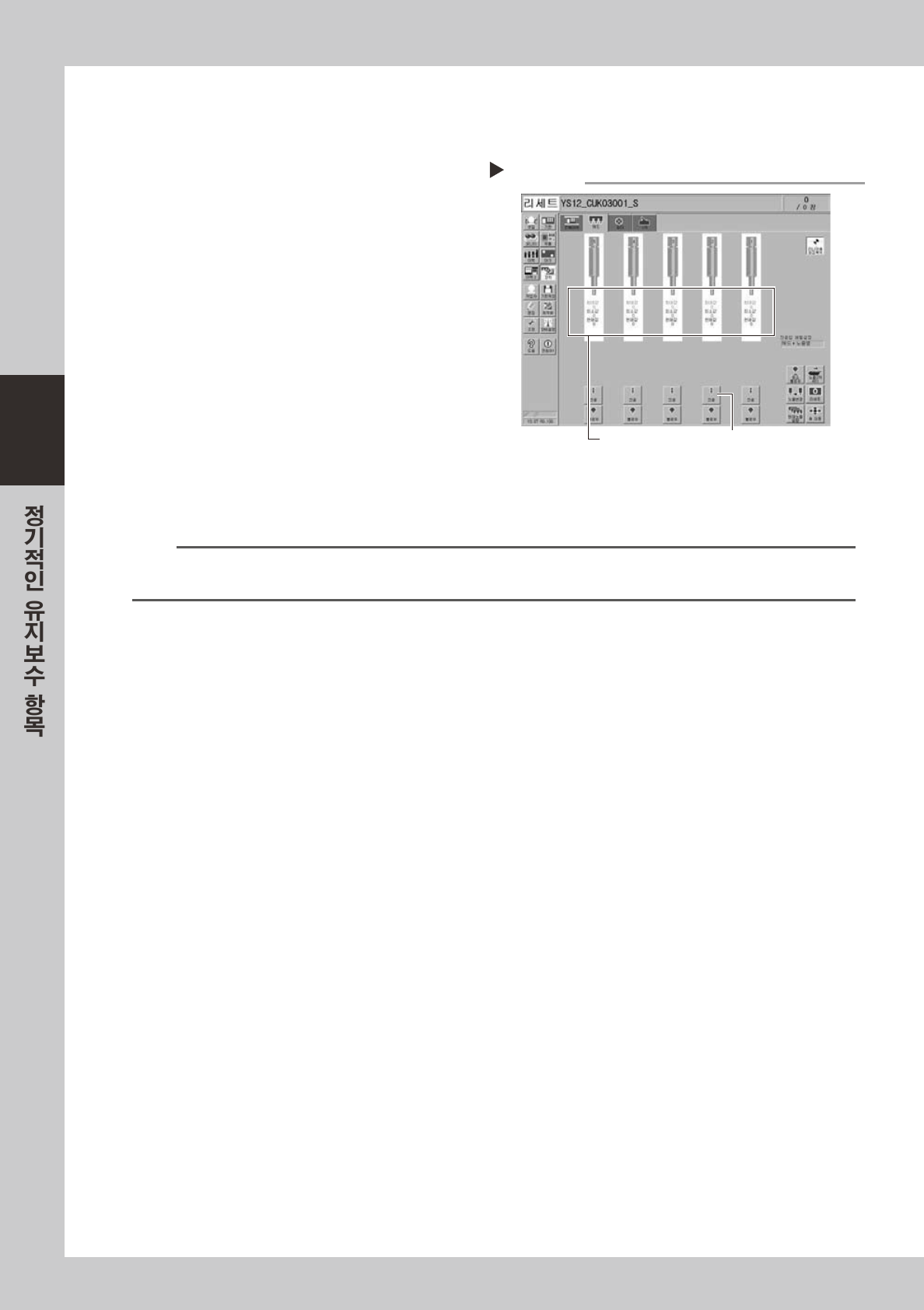

부압의 확인
Step 1
[진공] 버튼최대값을 읽는다
3-23
3
3.3 스플라인 샤프트의 동작확인과 급유
스플라인 샤프트의 청소와 급유방법에 대해서 설명합니다 .
c
주의
스플라인샤프트의상하동작이안정치못하거나 ,움직이지않게된경우에는판매대리점또는야마하로연락해주십시오 .
자체적인분해청소는보장해드릴수없습니다 .
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를종료하고 ,장비의전원스위치를
OFF 로해주십시오 .
2
스플라인 샤프트를 손으로 움직여서 이
상이 없는지 확인합니다 .
스플라인샤프트를손으로상하동작시켜서 ,다른
스플라인샤프트와비교해서무게와움직임 ,이상
한소리가안나는지확인해주십시오 .
c
주의
스플라인샤프트에이상이있는상태에서의장비운전은 ,치
명적인트러블을초래할가능성이있으므로운전을중지하고
야마하로연락해주십시오 .
3
스플라인 샤프트를 청소합니다 .
먼지가나지않는종이와이퍼와면봉으로 ,스플
라인샤프트를닦습니다 .
4
스플라인 샤프트에 그리스를 도포합니
다.
스플라인샤프트는 ,손으로샤프트의표면에그리
스를도포해서 ,골고루얇게발라주십시오 .
57330-L6-00
5
그리스를 닦아냅니다 .
손으로스플라인샤프트를수차례이동시켜서 ,여
분의그리스를닦아주십시오 .

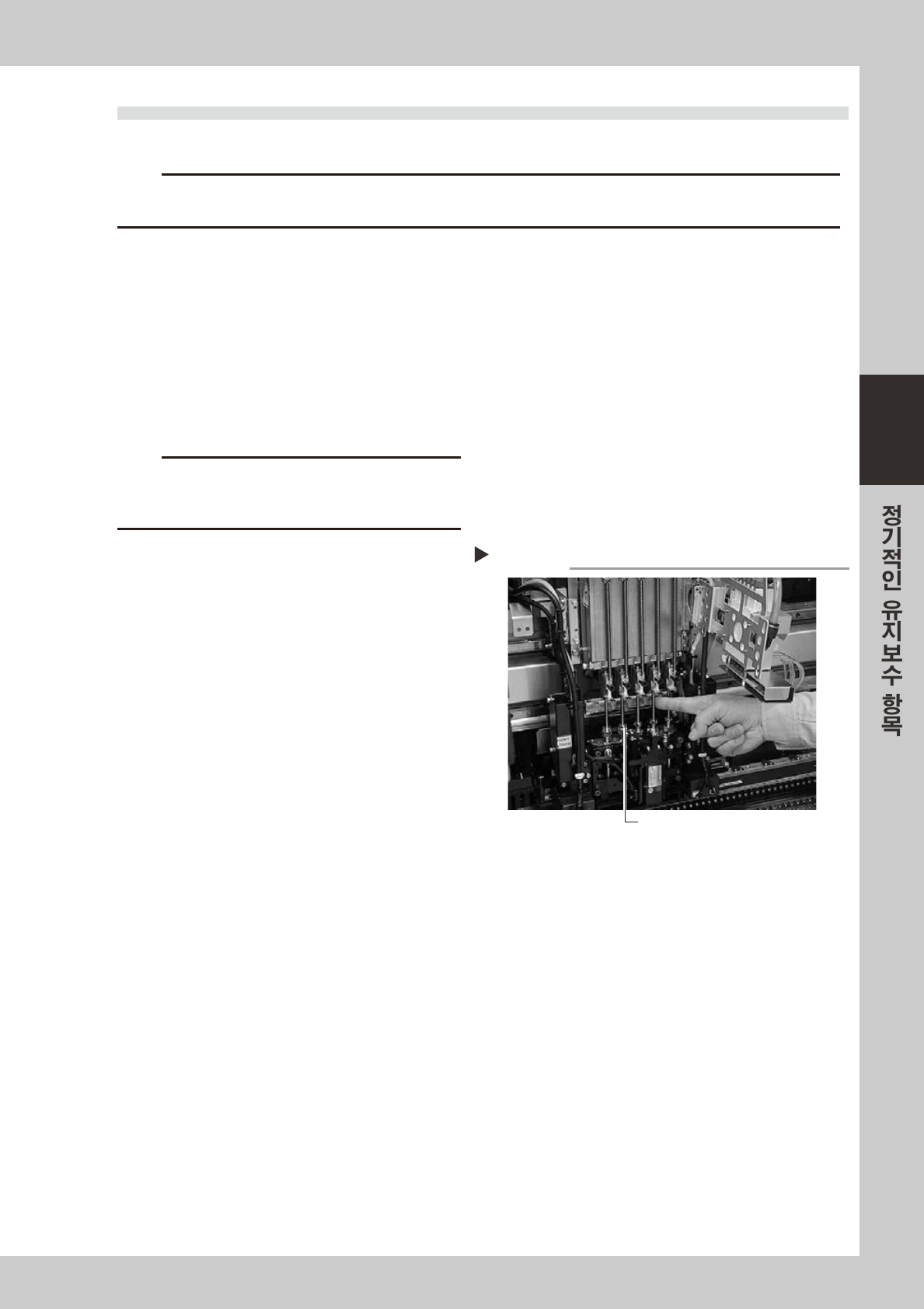

스플라인 샤프트의 그리스업
Step 4
스플라인 샤프트
3-24
3
3.4 SC 축 플렉스 케이블의 확인 (YS12P)
SC 축 플렉스 케이블은 , 스캔카메라 이동에 맞추어 하네스가 늘어지지 않도록 케이블 자체에 강도를 가진
평형복합 케이블로 되어 있습니다 . 하지만 장기간 사용하면 강도구조체의 열화나 변형에 의해 늘어짐이 발생
할 경우가 있습니다 . 케이블에 늘어짐이 발생하면 , 가동부에 접촉해서 트러블의 원인이 될 가능성이 있습니
다 . 정기적으로 확인해서 , 늘어짐이 눈에 띄기 시작하면 교환하실 것을 권장합니다 .
SC축부

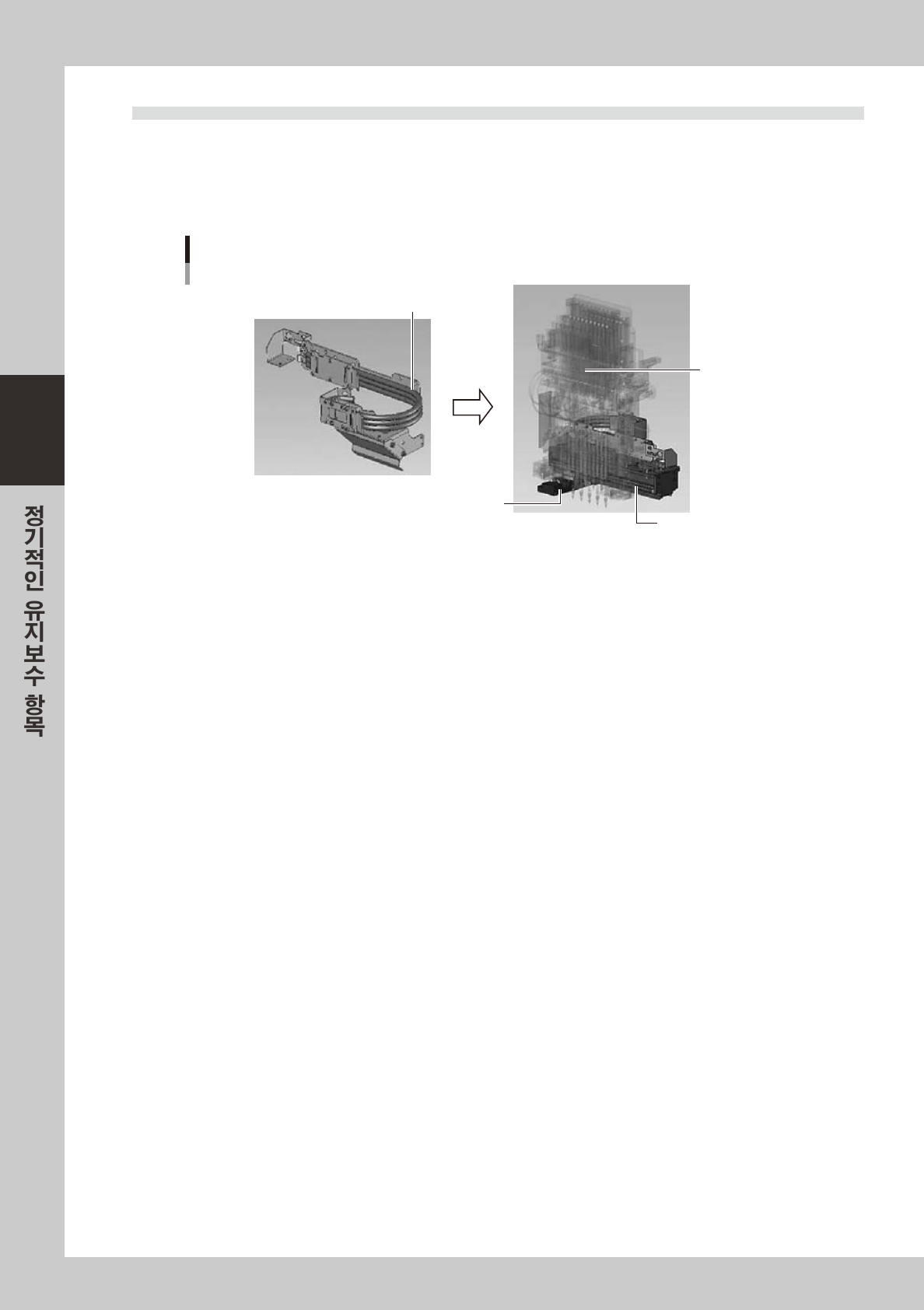

SC축 플렉스 케이블의 상태확인
스캔 카메라부
헤드부
플렉스 케이블의
늘어짐 확인
57331-L6 - 00
