2-4 2 1 .2 육안 으 로 확 인 하 기 육안으 로 확인하 는 방법으 로 서 하 기 의 2 종 류 가 있습 니다 . ■ 노즐 을 빼내 어 확대 경으 로 확 대해 서 본 다 노즐 선단부 노즐구멍에 부착된 솔더 노즐 선단에 부착된 솔더 노즐구멍 노즐의 상태 ◆ 정상인 상태 ◇ 노즐막힘 상태 ◇ 선단이 빛나고 있는 상태 5 7 200- L6-00 ■ 노즐 을 빼 지 않고 손거울과 펜 라이 트…
2-3
2

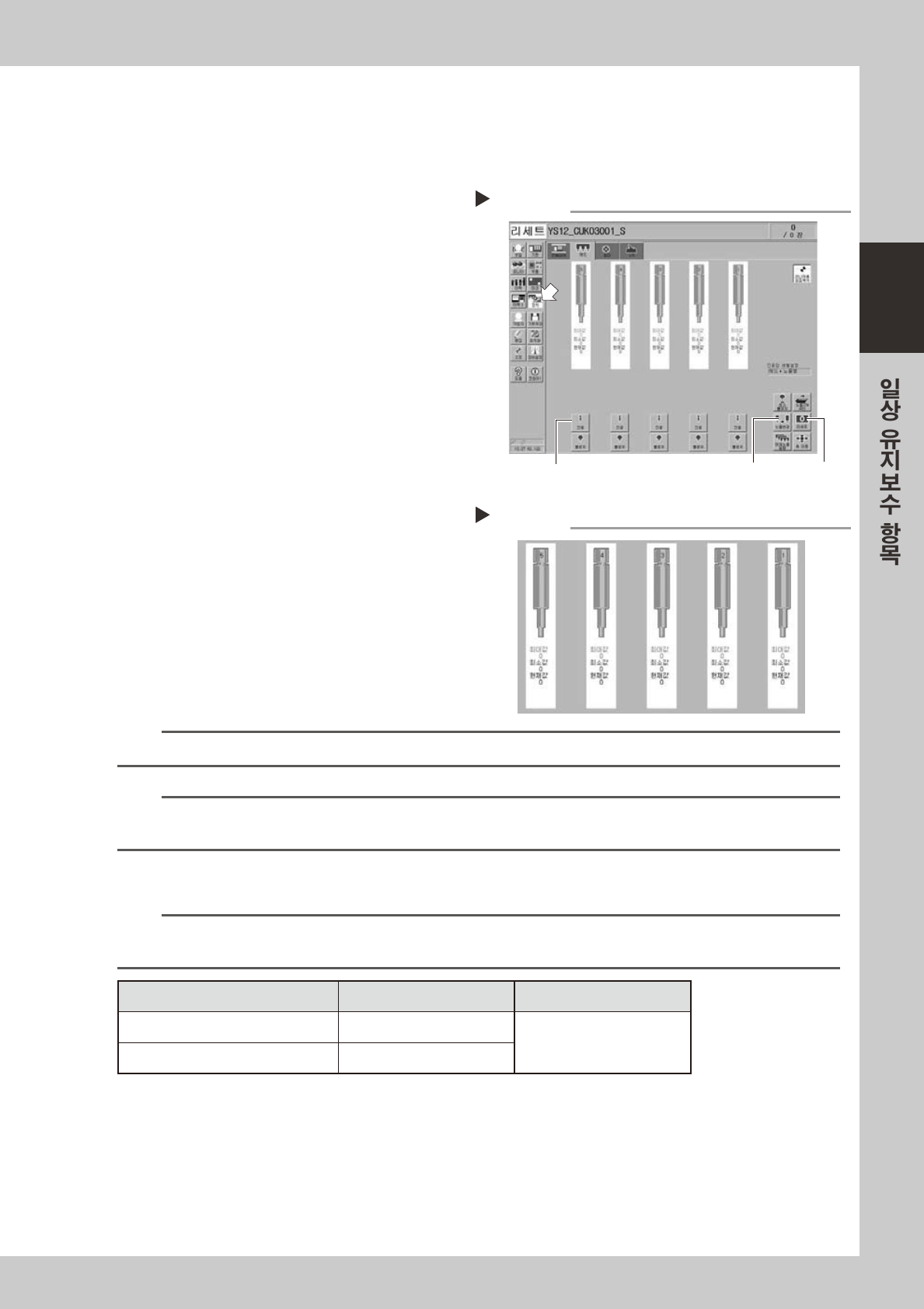

■ 노즐막힘의 확인방법 ([ 장치 ]-「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승
해 버리는 상태를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 다음
순서대로 실행하여 주십시오 . 아래에 Type302A 의 예로 설명합니다 .
e
1
노즐을 장착합니다 .
비상정지버튼을누르고 ,모든헤드에Type302A
노즐을세팅하여주십시오 .
노즐스테이션을겸비하고있는장비는[ 노즐변경 ]
버튼을눌러서노즐을교환하여주십시오 .
5820 3 -L 6 -0 0
2
수치를 리세트 합니다 .
[ 장치 ]-「헤드」탭을열고 ,화면우측하단의[ 리
세트 ]버튼을눌러서진공레벨의수치를리세트
시켜주십시오 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」탭화면에서 ,모든헤드의[ 진공 ]
버튼을ON 하고 ,수치가상승하면5~10 초후에
OFF 시켜주십시오 .
4
수치를 읽습니다 .
헤드의화면상에적색글자로표시된「최대값」의
수치를읽습니다 .읽은수치가110 이하면정상범
위내입니다 .만약 ,110 을넘은경우는 ,노즐구멍
이오염되어있을가능성이있으므로청소를하여
주십시오 .
5820 4- L 6 -0 0
n
요점
상기는 Type302A 노즐의 예이고 , 기타 노즐에서는 수치가 다릅니다 .
n
요점
노즐구멍의 청소 후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인샤프트 안이 오염되었을 가능성이 있
습니다 .
■ 스플라인 에어경로의 수치 ( 스플라인 샤프트내 )
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 .
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고치로서 사용하여 주십시오 .
노즐 개방상태 규격치 밀폐상태 규격치
Type303A(Type314A) 85
190이상
노즐없음 70
부압발생
Step 1~3
[노즐변경]
버튼
[리세트]
버튼
[진공]
버튼
부압확인
Step 4
2-4
2

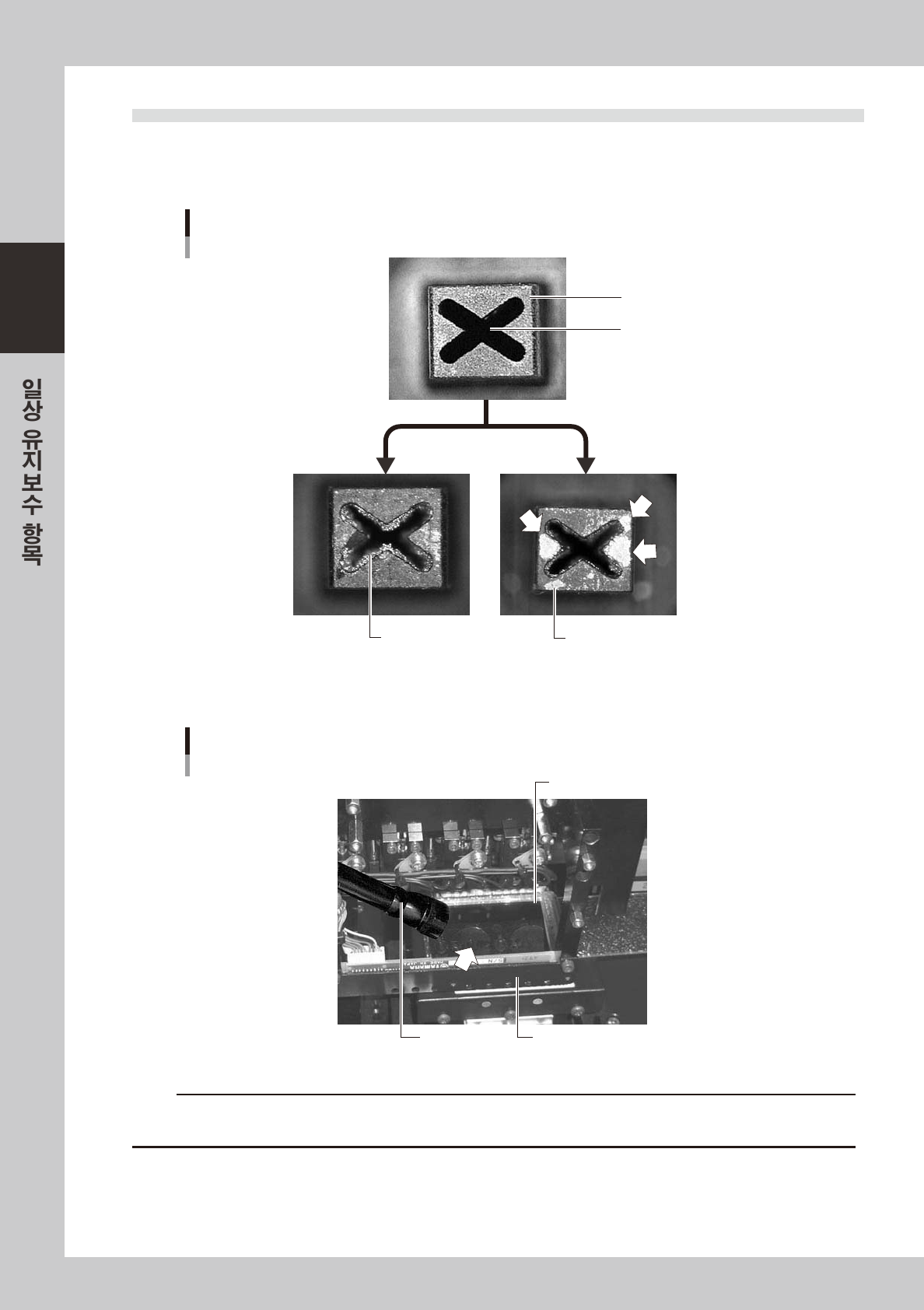

1.2 육안으로 확인하기
육안으로 확인하는 방법으로서 하기의 2 종류가 있습니다 .
■ 노즐을 빼내어 확대경으로 확대해서 본다
노즐 선단부
노즐구멍에 부착된 솔더
노즐 선단에 부착된 솔더
노즐구멍
노즐의 상태
◆ 정상인 상태
◇ 노즐막힘 상태 ◇ 선단이 빛나고 있는 상태
57200-L6-00
■ 노즐을 빼지 않고 손거울과 펜라이트를 사용해서 본다
손거울
멀티 인식카메라
펜라이트
손거울로 확인한다
57 2 01-L6 - 00
c
주의
상기의확인을실행한상태에서노즐의오염또는노즐막힘이발견된경우는 ,즉시제 3 장「1.1노즐의점검과청소」의설명에
따라서노즐을청소하여주십시오 .
2-5
2

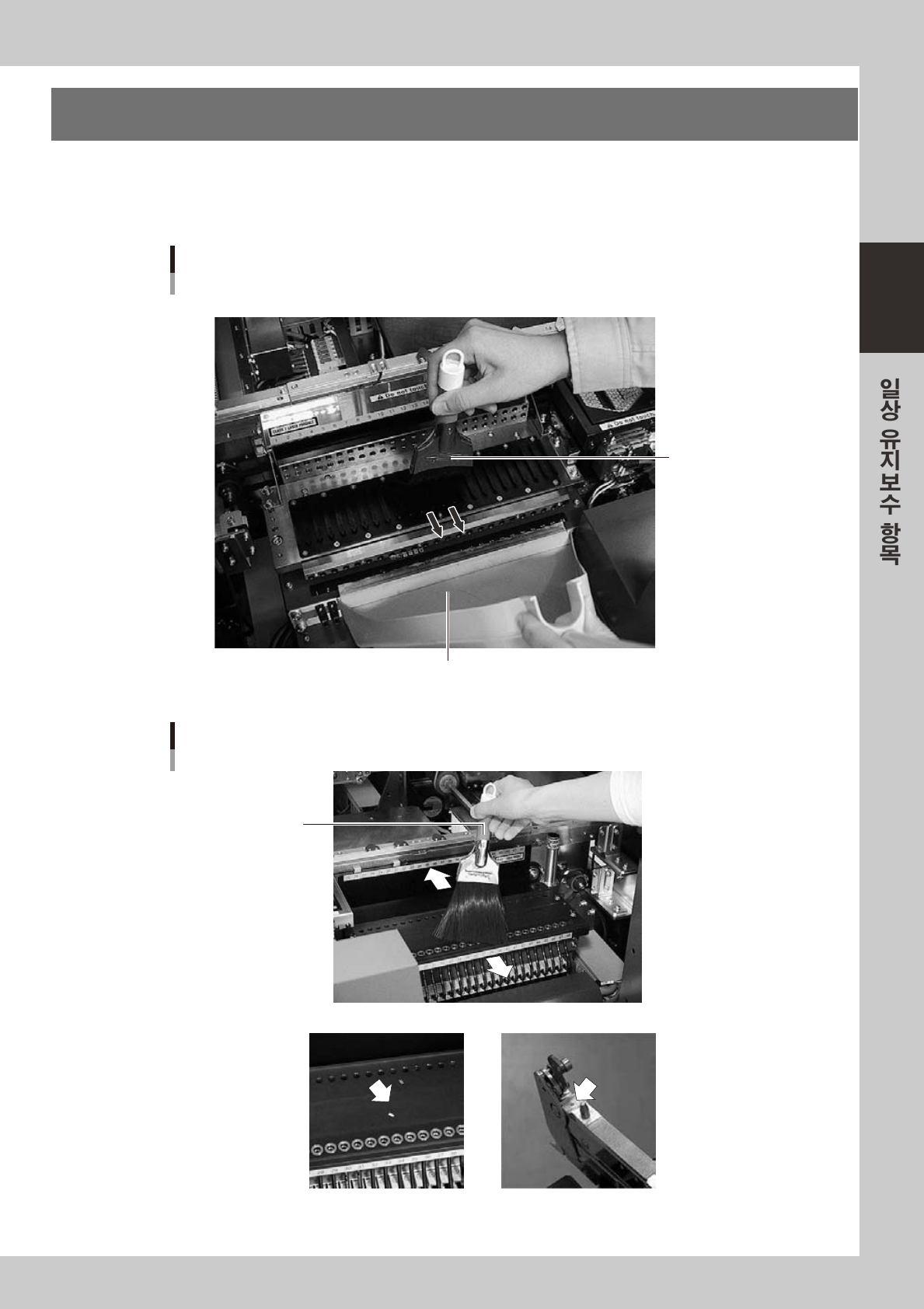

2. 피더 플레이트의 청소
피더플레이트를부속되어있는브러시로청소하여주십시오 .
피더플레이트상에칩과이물질이떨어져있으면 ,피더를세팅할때사이에끼여서흡착위치의이탈을발생시키
는원인이됩니다 .이것을막기위해정기적으로점검
•
청소할것을권장합니다 .
청소용 브러시
피더플레이트의 청소
쓰레받기
YS12F의 경우
572 0 2- L7- 0 0
플레이트 위의 칩
피더에 부착된 칩
청소용 브러시
피더 플레이트의 청소
YG12F의 경우
5720 5-M7-0 0
