4-9 4 4 . 4 컨베이 어 W 축 리니 어가이드와 볼 스 크 류 W축의 급유개소 W축 볼스크류 W축 볼스크류 W축 6각 스플라인 W축 리니어가이드 W축 리니어가이드 그리스건： 손으로 도포： 급유부위 급 유개소 주기 작업방 법 리니어가 이드 2 1 회 / 6 개월 그리 스건 : 표준노즐 볼 스 크류 2 그리 스건 : 표준노즐 6 각 스플라인 1 손 으로도포 5741 7-M 7- 0 0…
4-8
4

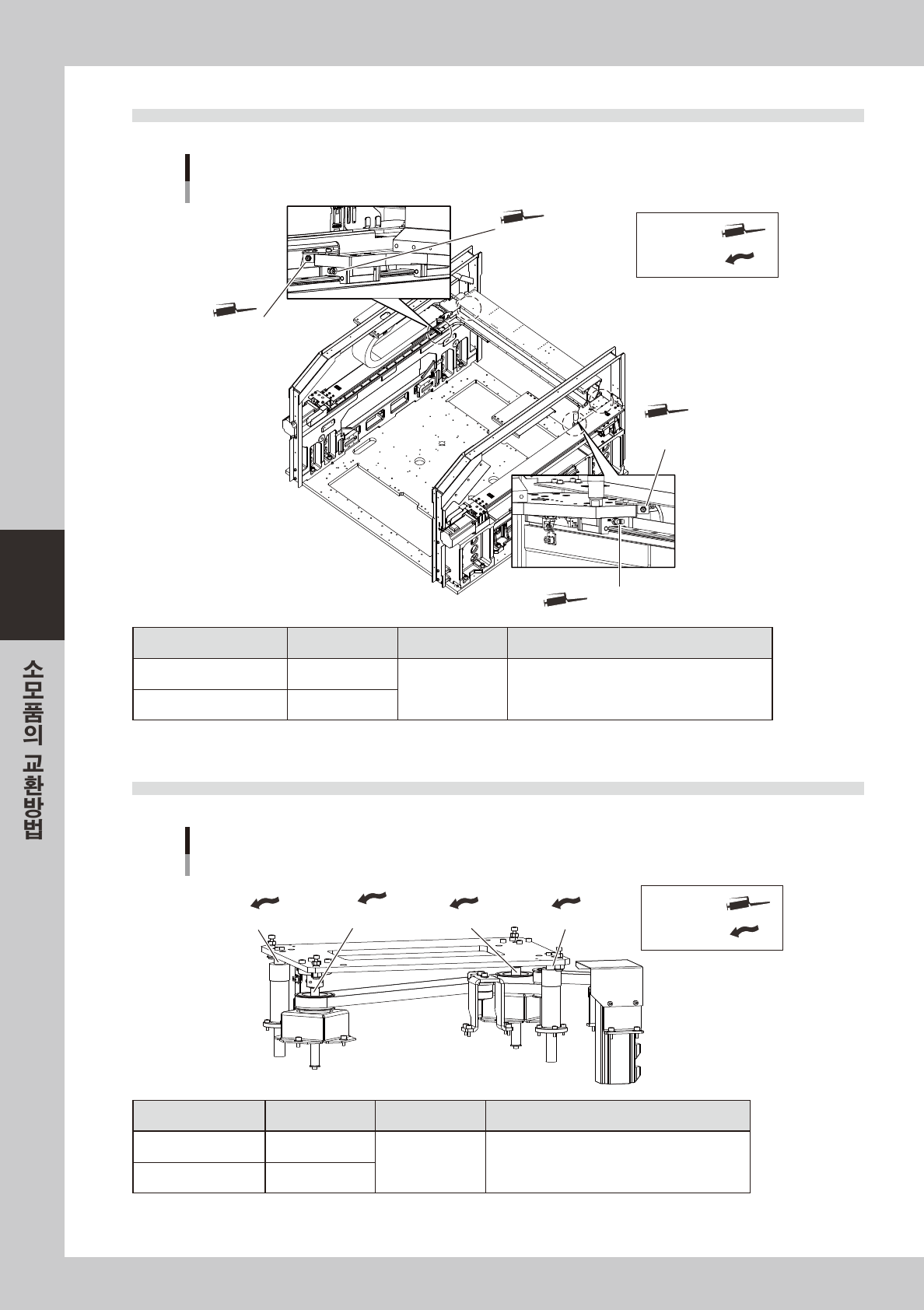

4.2 Y 축 리니어가이드와 볼스크류
Y축의 급유개소
Y축 볼스크류부
그리스 니플
Y축 리니어 가이드부
그리스 니플(전후 2군데)
Y축 리니어 가이드부
그리스 니플(전후 2군데)
Y축 볼스크류부
그리스 니플
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
리니어가이드 4
1 회 /2 개월 그리스건 : 표준노즐
볼스크류 2
57415- M 7-0 0
4.3 PU 축 볼가이드와 볼스크류
PU축의 급유개소
볼스크류
볼스크류
볼가이드
볼가이드
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
볼가이드 2
1 회 /2 개월 손으로도포
볼스크류 2
57416-M7- 00
4-9
4
4.4 컨베이어 W 축 리니어가이드와 볼스크류
W축의 급유개소
W축 볼스크류
W축 볼스크류
W축 6각 스플라인
W축 리니어가이드
W축 리니어가이드
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
리니어가이드 2
1 회 /6 개월
그리스건 : 표준노즐
볼스크류 2 그리스건 : 표준노즐
6 각스플라인 1 손으로도포
57417-M7-0 0
4.5 헤드 스플라인샤프트
Z축의 급유개소
Z축 스플라인샤프트
그리스건：
손으로 도포：
급유부위 급유개소 주기 작업방법
Z 축스플라인샤프트 5 3 개월 손으로도포 ( 얇게 )
57418-M7- 00
